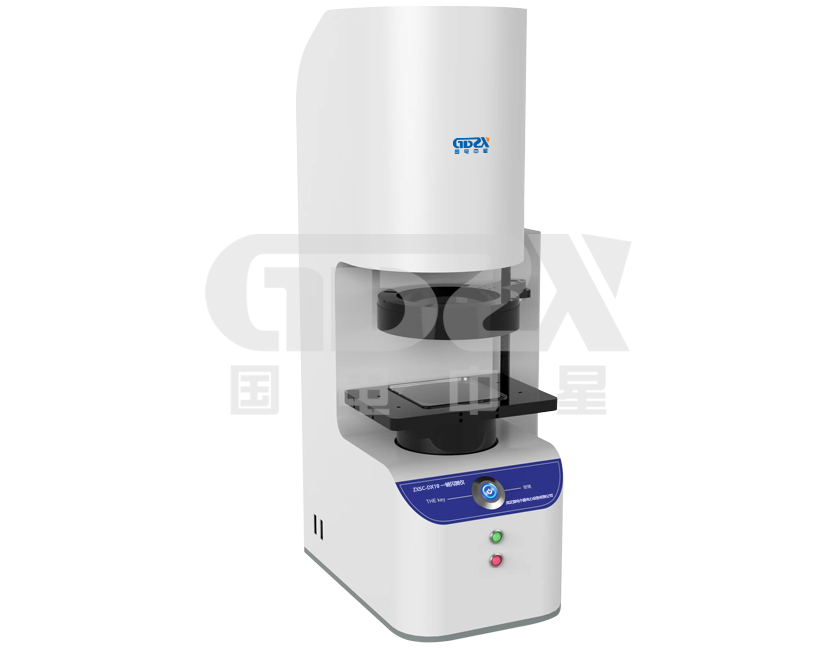

操作视频ZXSC-DX10一键闪测仪是同类产品性能价格比非常好的一款测量仪器。它填补了传统精密测量仪器和测量机之间的空白。尤其可以满足工业生产对高性能测量产品的要求。
ZXSC-DX10一键闪测仪采用高精密直线导轨，减少工作台移动误差；通过工作台移动拍照方式来无缝连接图片，批量测量过程中，通过摄取单画面视场产品图像，能完美将不同画面的图像进行位移拼接。该仪器的精度可以达到微米，操作非常简单，即使操作者并不熟悉测量操作。使用该仪器的测量软件，操作者在使用它几个小时后就可以测量复杂的工件。
1. 自动图像配准功能，无需定位工件，无需夹具，产品随便摆放，实现自动识别测量；可同时识别多个测量工件并进行测量，输出结果。
2. 图像传感器采用进口高清2000万像素CCD，与之搭配的Gige千兆以太网卡（传输率：1G/S）使得成像清晰、画质细腻。
3. 采用进口双侧远心镜头，搭配平行远心透射光（透射系统）、可程控四分区环形无影落射灯（落射系统）、同轴落射光及低角度无影落射光（选配光源），保证所需测量之产品成像的真实性，稳定性及观察性，使得测量数据非常接近真实值，且重复测量数据也非常平稳，让操作者不会因为数据差异较大而对测量之结果产生怀疑。
4. 采用新技术生产的仪器控制器（分为内置和外置两款），可直接与新智能软件搭配，从而使得仪器灯光控制、工作台移动控制及相机曝光控制等变得非常简单，操作得心应手。
5. 整机内部骨架及工作台采用航空铝型材，保证仪器的稳定性；外罩采用ABS吸塑胶壳，天然无毒，整洁美观。
6. 采用专业级一键式测量软件，功能强大，操作直观，加上国内软件工程师的测试及调整，使得软件操作更加人性化。
行程范围(mm) | 外形尺寸(mm) | 主机(Kg) | 被测工件最大重量(Kg) | ||||
X | Y | Z | Lx | Ly | Lz | ||
100 | 80 | 40 | 220 | 380 | 728 | 22 | 3 |
测量误差 (mm) | 重复性 (mm) | ||||||
±3 + L/100 | ±2.0 | ||||||
1 | 主机 | ZXSC-DX10测量主机 | |
2 | 图像传感器 | 高清CCD 2000万像素 | |
3 | 测量范围 | 100mm*80mm | |
4 | 倍率 | 0.088 X | |
5 | 显示单位 | 0.1μm | |
6 | 测量精度 | ±3 + L/100 μm | |
7 | 相机接口 | Gige千兆以太网(传输率:1G/S) | |
8 | 镜头 | 双侧远心镜头 | |
9 | 软件版本 | Choxion一键式专用软件 | |
10 | 照明系统 | 透射系统 | 远心透光照射 (颜色:绿色) |
落射系统 | 可程控LED (颜色:白色) | ||
同轴光源 | 同轴光落射（颜色：白色） | ||
11 | 辅助光源（选购） | 低角度光源 | 可上下移动式光源（颜色：白色） |
12 | 电源电压 | AC100~240V 50/60Hz | |
13 | 相机电压 | 输出/ 额定负荷 DC24V0.6A 以下 | |
14 | 基本软件 | CHOXIONPRO3.0一键式专用软件 | |
USB 加密狗 | |||
基本测量功能 | 点、线、圆、多点线、多点圆、自动圆、样条曲线、弧、多段圆、自动R角、轮廓扫描 |
标注功能 | 对齐标注、垂直标注、角度标注、半径/直径标注、面积标注、螺纹中径 |
形位公差 | 直线度、真圆度、对称度、轮廓度等 |
虚拟构造 | 中心线、平分线、切点、圆线切点、圆圆中心、线线中心、最高点、最低点 |
参数设置 | 字体、颜色、识别模式、公差大小、操作权限 |
报表功能 | SPC分析报告（CPK，CA，PPK，CP，PP值，制程能力分析，X管制图，R管制图） |
软件定制 | CAD导入轮廓曲线分析，自动化管理链接，APP管理应用 |
检测数量 | 999个数据/秒 |
模板数量 | 不限 |
驱动模式 | 可程控电机 |
