首页 > 产品中心 > GM-5kV系列可调高压数字兆欧表

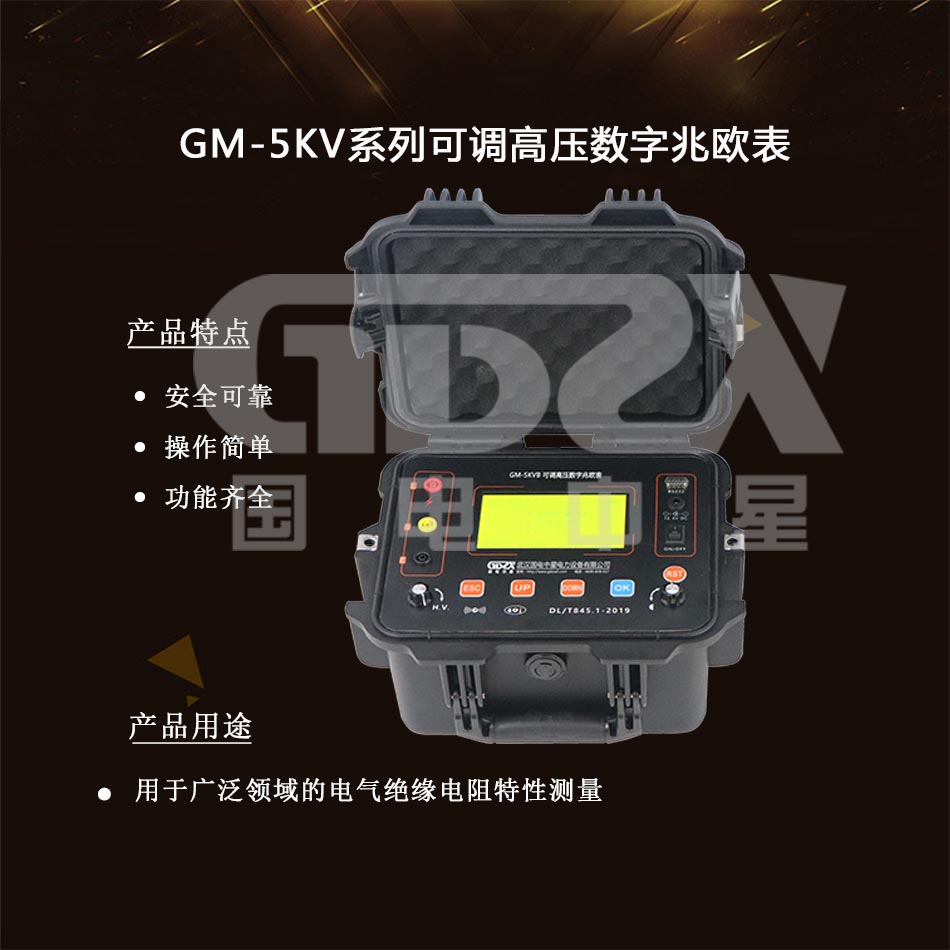

GM-5kV系列可调高压数字兆欧表

测试大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的仪器

参考标准:DL/T845.1-2004,DL/T474.1-2006

● 带载能力强,短路电流约5mA。

● 测量范围为0 ~10TΩ,自动切换量程。

● 可测量泄露电流和电容功能。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        GM-5kV系列可调高压数字兆欧表测试电压高,出力强,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用本仪器首先一定要接好安全接地线!

        GM-5kV系列可调高压数字兆欧表测试仪器是国电中星为解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。

产品别称

数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表

性能特点
技术指标
5kV可调高压数字兆欧表技术指标
额定测试电压50V ~ 5.0KV
测量范围0 ~ 10TΩ
输出电压误差±5%
短路电流约5mA
准确度等级5.0级
下半量程范围基本误差±( 5%·Rx + 1d )
上半量程范围基本误差±( 10%·Rx + 2d )
高压显示误差±( 5%·Ux + 1d )
泄漏电流显示范围及误差0.1nA~9.9mA  5%
吸收电容显示范围及误差0.1pF~99μF  5%
温度测量误差±0.5℃
空气湿度测量误差±2%RH
供电电源14.8V 锂电
电池一次充电使用时间30天 每天10次DAR和5次PI测试
绝缘电阻> 500 MΩ(测试线与机壳间)
耐压AC10.0kV 50Hz 1min
(测试线与机壳间)
工作温度与湿度0℃ ~ + 40℃   < 85%RH
贮存温度与湿度- 20℃ ~ + 50℃  < 90%RH
外形尺寸320(L)×230(W)×270(H) (mm)
重量约4.5kg

选型指南:

型号名称功能参数
GM-5kVB5kV/带吸收比/极化指数

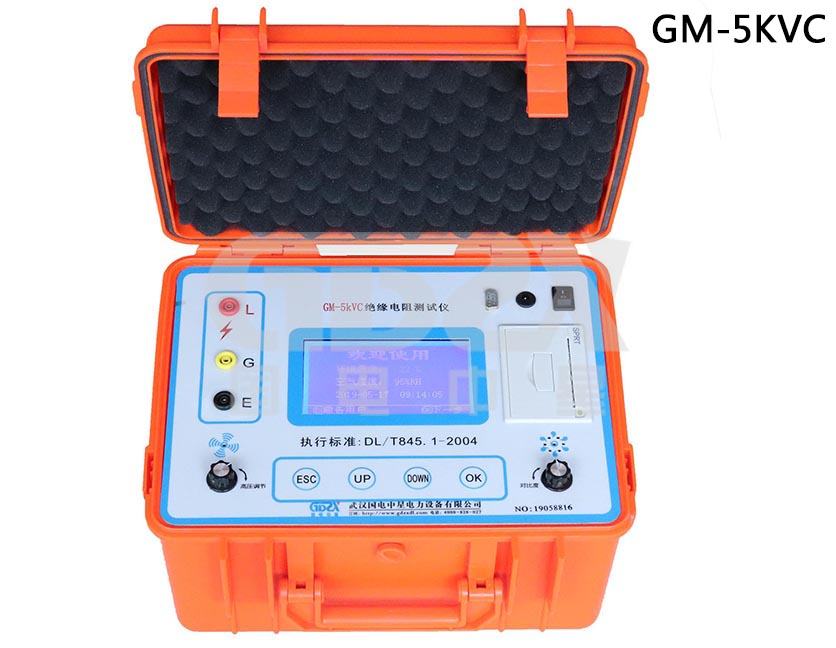

GM-5kVC5kV/带吸收比/极化指数/带
GM-5kVDkV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长
GM-5kVE5kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长/带打
GM-10kVB10kV/带吸收比/极化指数
GM-10kVC10kV/带吸收比/极化指数/带打印
GM-10kVD10kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长
GM-10kVE10kV/带吸收比/极化指数/泄漏电流/吸收电容/预设时长/带打印
GM-20kVC20kV/带吸收比/极化指数/带打印

注:
