PDF-3000D架空线路故障定位系统适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行确定定位。

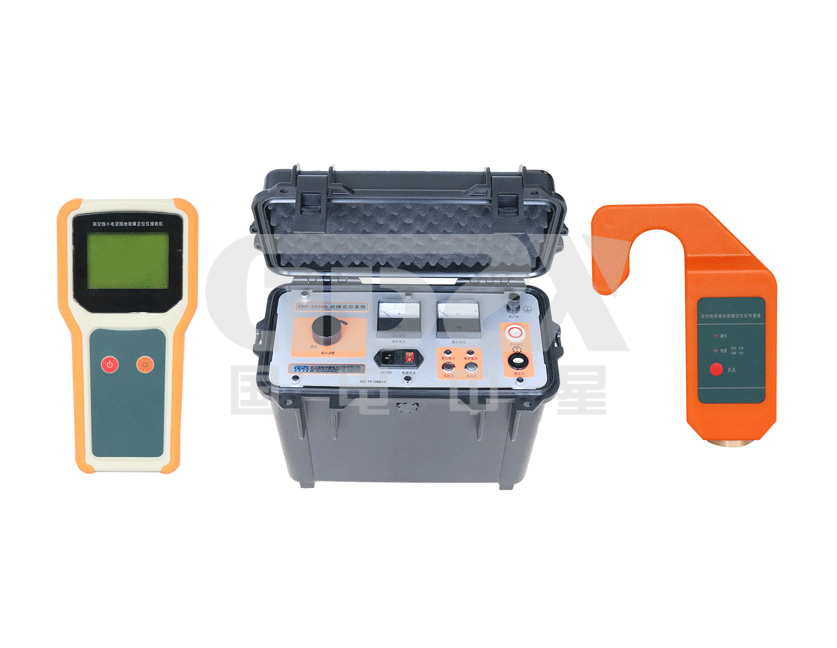

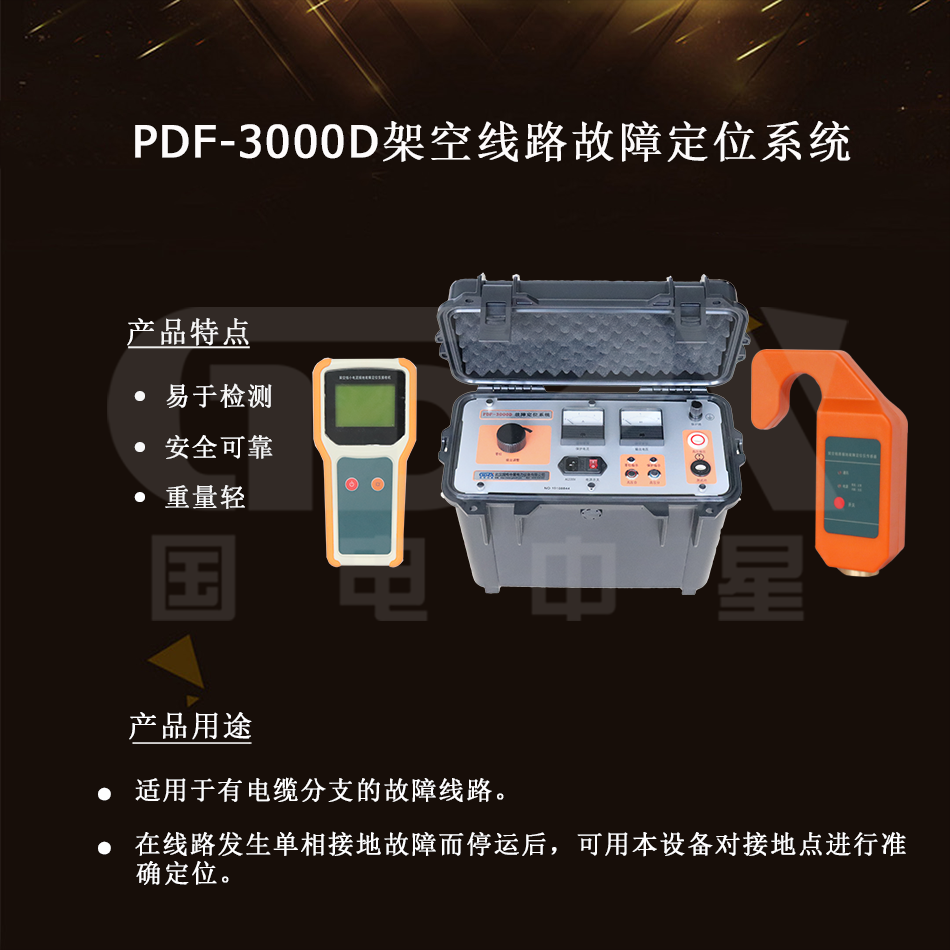

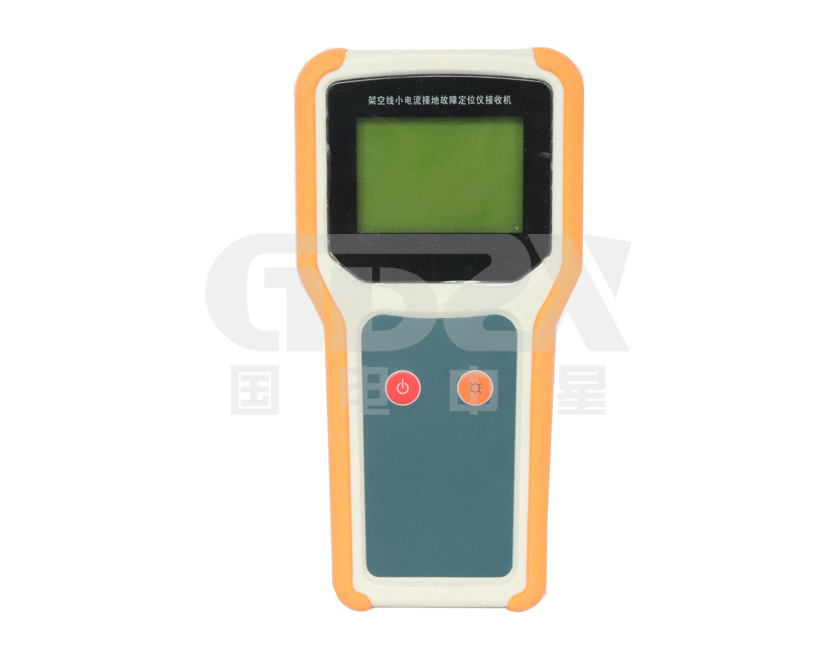

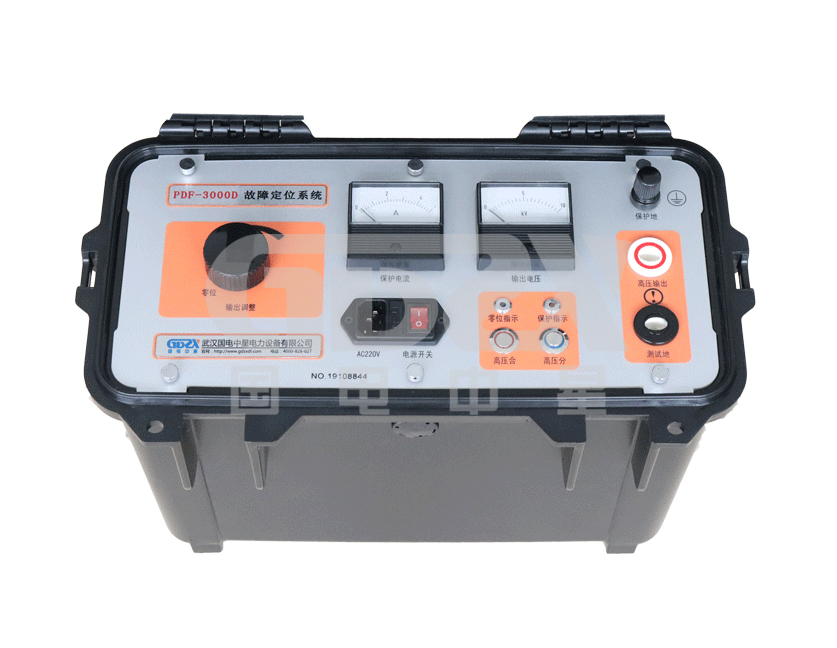

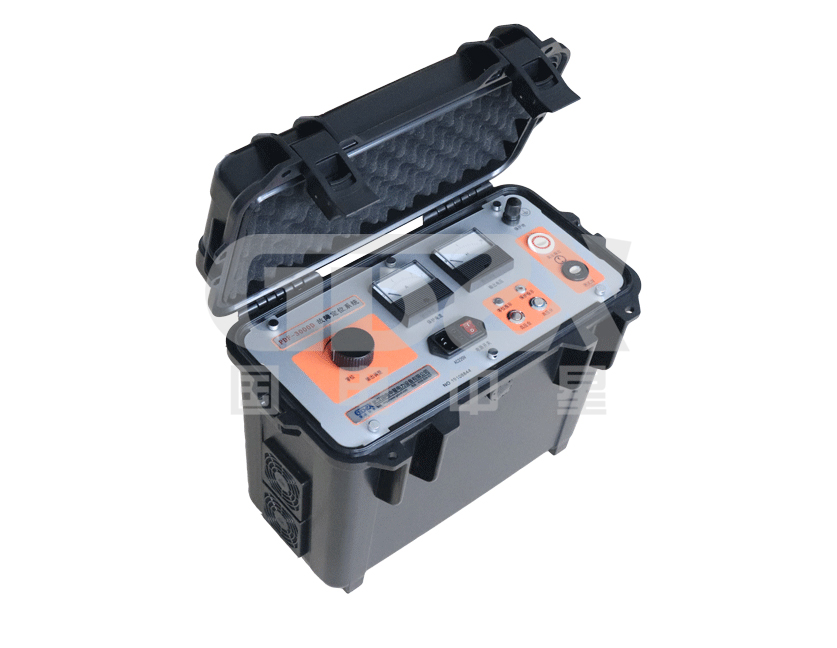

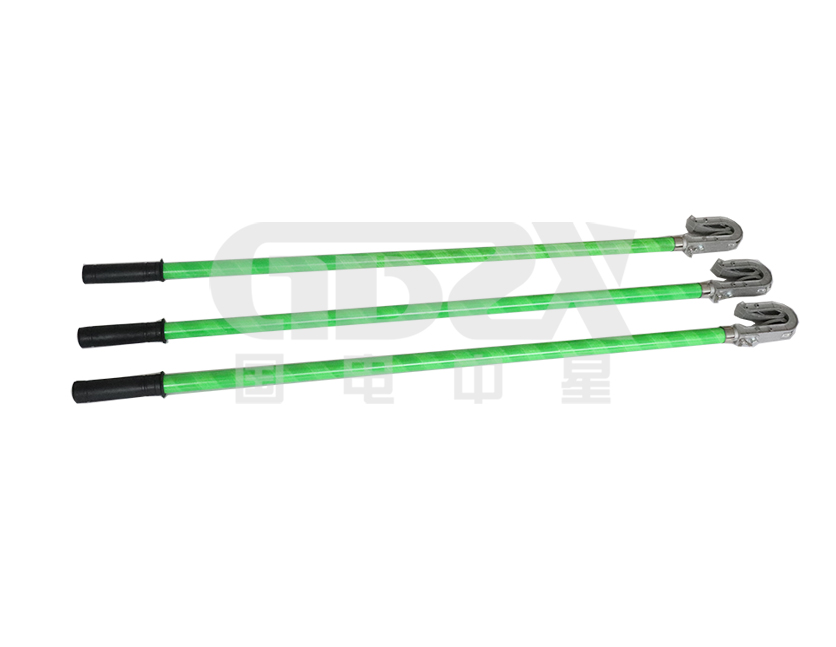

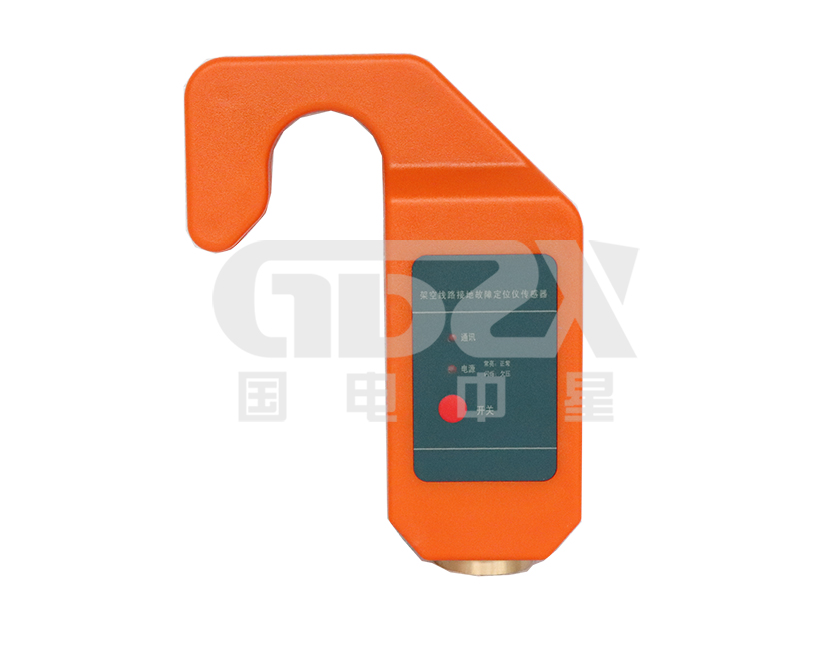

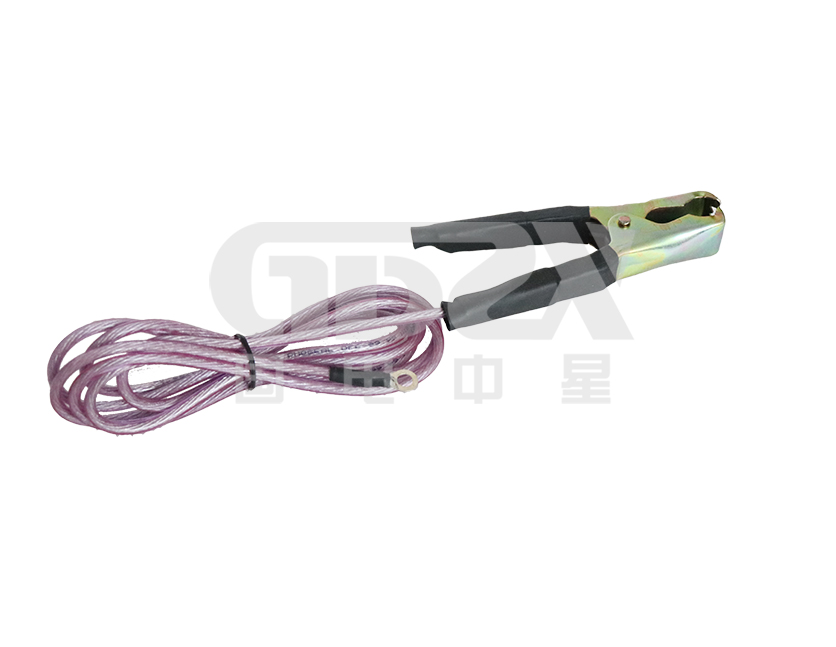

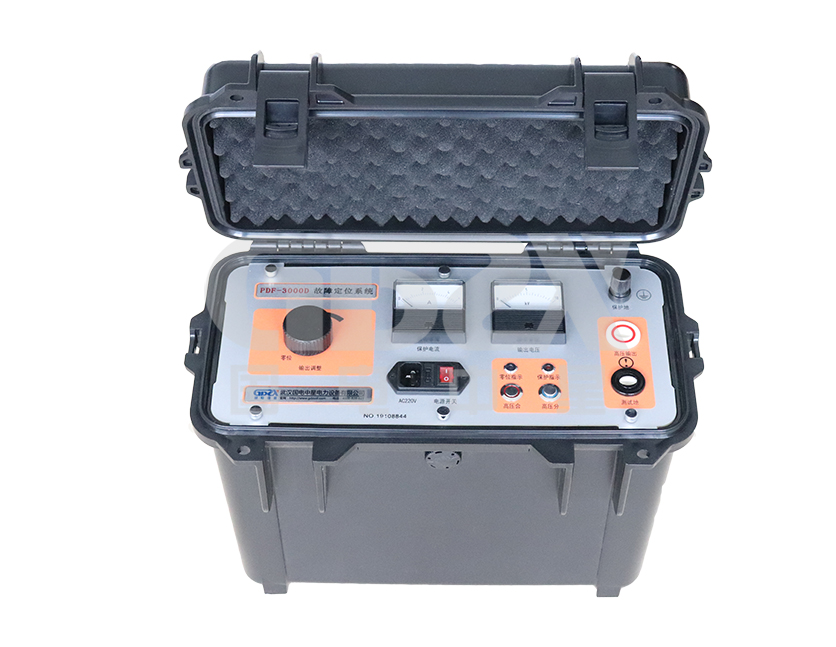

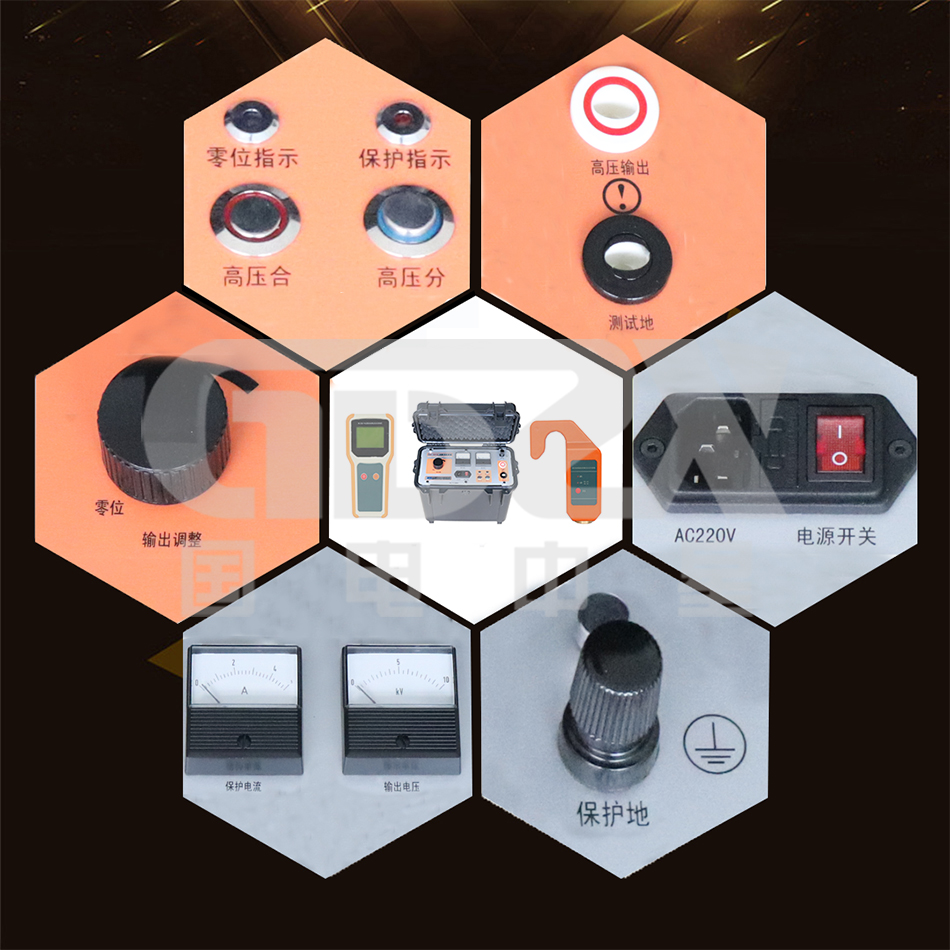

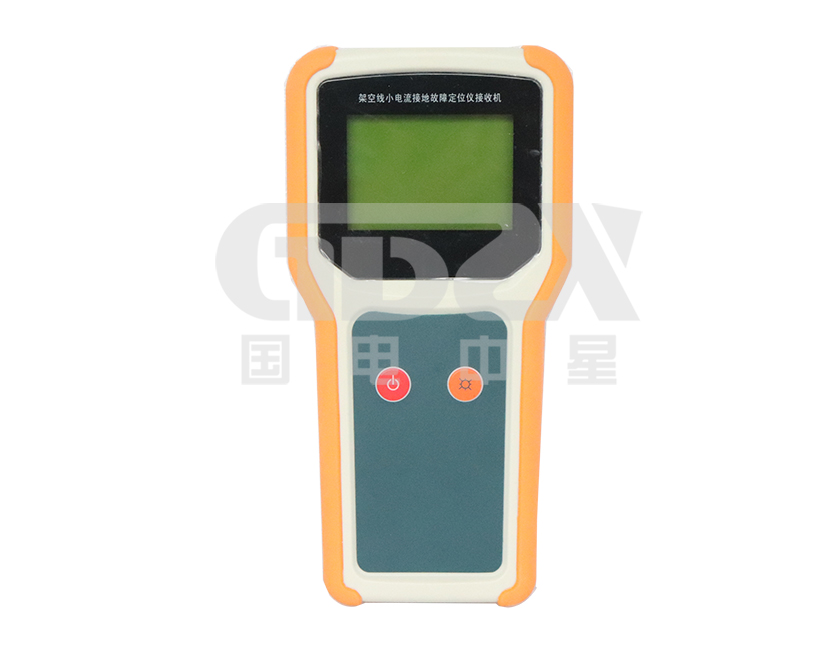

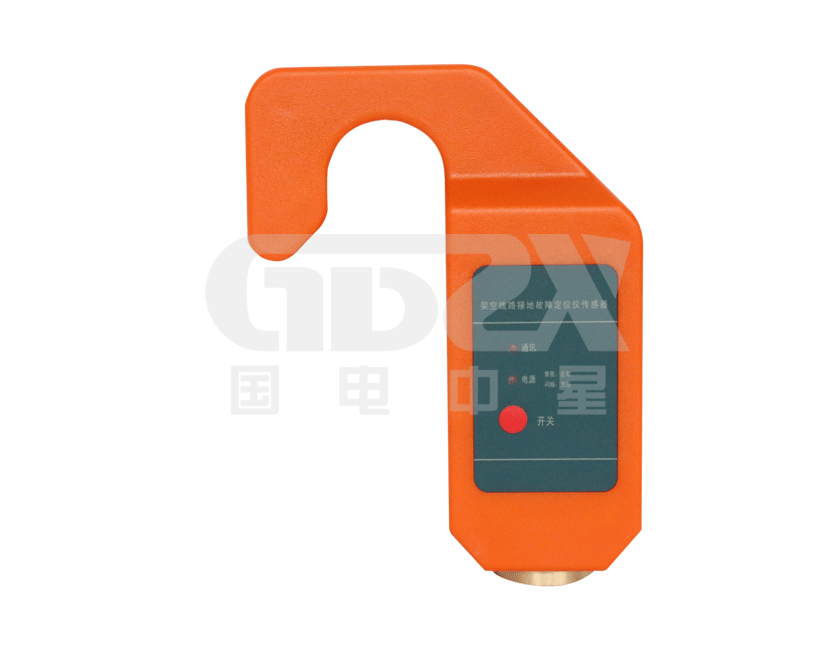

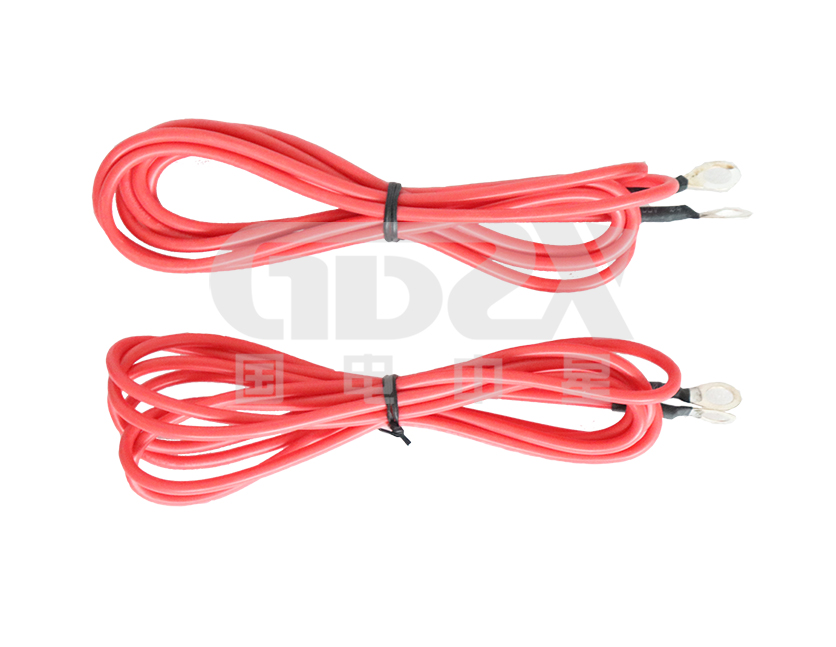

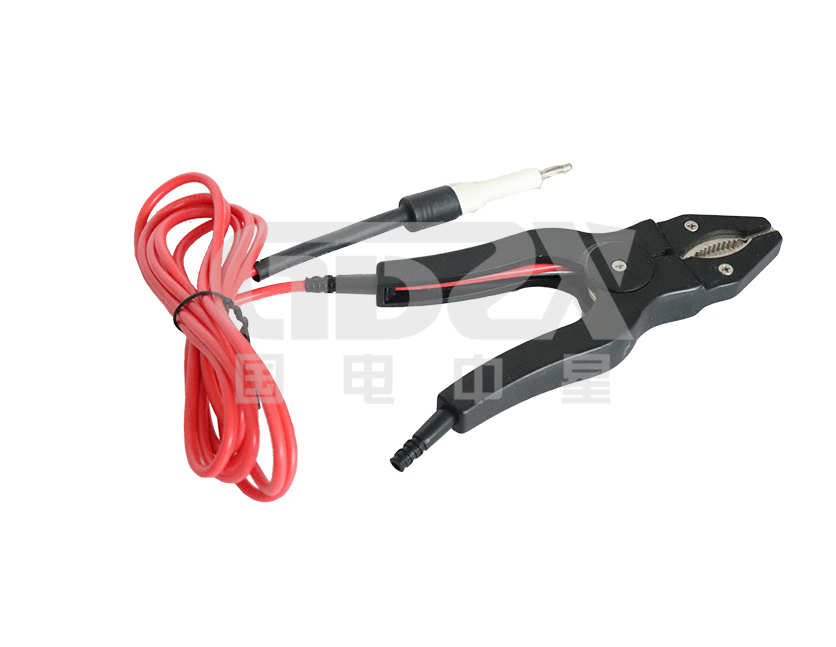

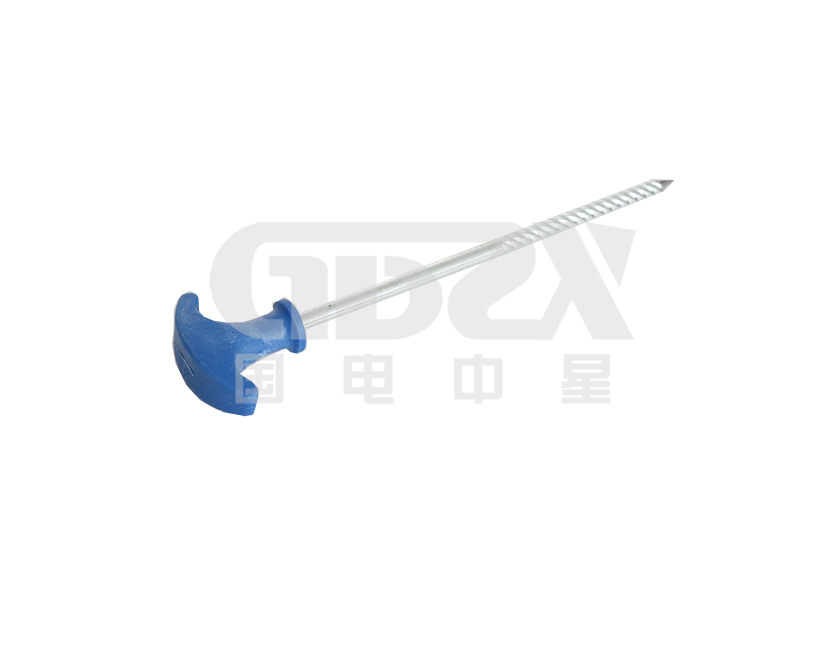

本仪器是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再确定定点，从而快速确定故障位置。

产品别称

架空线路故障定位系统、架空线路接地故障定位系统

1. 定位精度：0.2米

2. 发射机输出特性

1) 输出频率1Hz

2) 开路电压：基波有效值0~2800V，（脉动直流，峰值8kV，相当于10kV线路的相电压峰值）；

3) 短路电流：基波有效值0~35mA（脉动直流，峰值100mA）

3. 传感器与接收机的无线通讯距离：不小于100m。

4. 发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。

5. 发射机功率：功率900W。

6. 传感器电源：3节5号碱性干电池。

7. 接收机电源：5节5号碱性干电池。

8. 体积

1) 发射机417×234×318mm

2) 传感器180×100×35mm

3) 接收机205 ×100×35mm

9. 质量

1) 发射机：16.8kg

2) 传感器：0.45kg

3) 接收机：0.45kg

10. 使用条件

1) 温度：-10℃－40℃

2) 湿度：5-90％RH

3) 海拔：<4500m

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
