ZXUD-PBI支柱绝缘子探伤测试仪

参考标准:

● 具有真彩大屏幕TFT显示器,显著增强的人机界面效果
● 可自动告警和保护,更节能、更高效
● 集合智能化、强大处理功能为一体的应用软件,效果直观,操作方便

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        基于目前市场常规超声波探伤仪功能的狭隘性,无法完成当前电气设备的专项检测,国电中星基于多年超声波探伤经验研制出了专门针对电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具(如楔形线夹)、电厂压力容器、管道等部件的无损检测设备,与常规超声波探伤仪相比更具专业性和前瞻性。

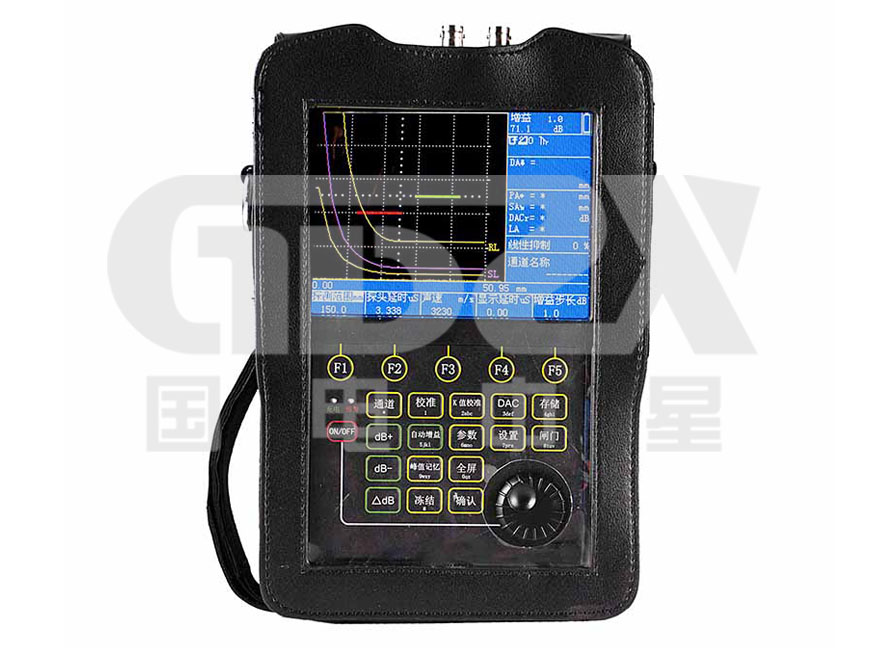

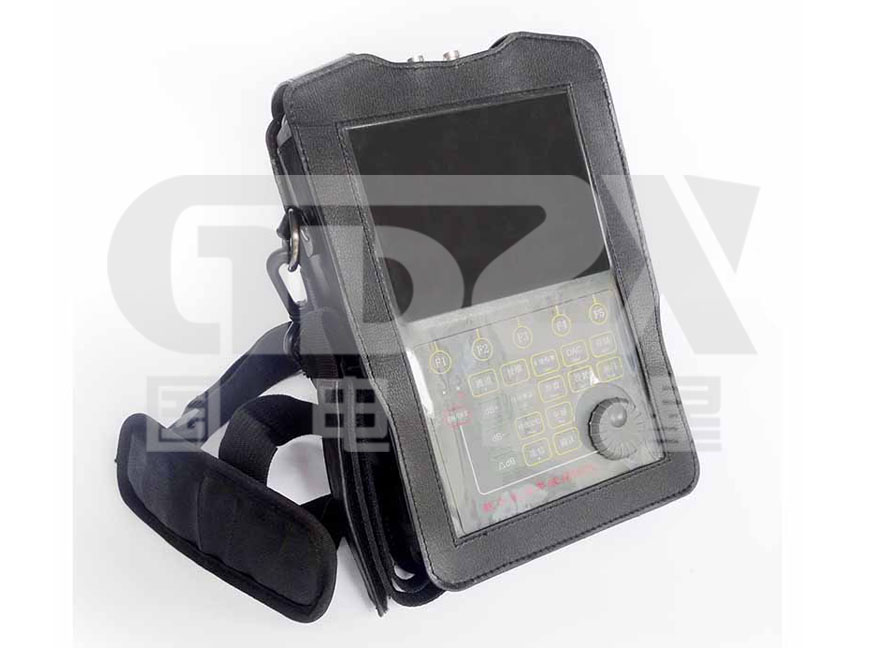

        ZXUD-PBI型数字式绝缘子超声波探伤仪是小型化的便携式超声波探伤仪,适用于材料缺陷的评估和定位、壁厚测量等,特别适合各种绝缘子材料探伤的要求。

性能特点
技术指标
项 目单位要 求 值
探伤仪品种或型式-便携式探伤仪
基本结构-数字式
结构尺寸mm210×168×50
荧光屏型式-TFT真彩显示屏
荧光屏尺寸5.7寸
配用探头配种及数量专用绝缘子检测探头(15套)
要求工作频率范围MHz(0.3~20)MHz
采 样 率MHz150M
连接线规格型号-Q9
要求工作频率范围MHz(0.3~20)MHz
接收系统频带宽度MHz1MHz
阻塞范围mm20mm
发射脉冲幅度V600V
发射脉冲上升时间ns10ns
发射电路有效输出阻Ω30
脉冲重复频率Hz60~2000Hz
供电电源类型-交流、电池两种
工作电流mA800mA
回波宽度mm15 mm
回波频率误差-±10%
抑制电平-0-90%
抗干扰能力-电磁兼容>
衰减器总衰减量dB≥110
每12dB衰减误差dB≤±1
垂直线性误差≤3%
动态范围dB≥32
水平线性误差-≤0.1%
数据存储-1000组
增益调节-110dB
(设手动0.1dB、2dB、6dB步进)
检测范围mm0~9999mm 钢纵波
声速范围m/s0 ~ 9000 m/s
操作界面及分析软件-简体中文
仪器可与电脑实现通讯交互
电噪声电平-不大于垂直满刻度的20%,
且剩余增益大于60dB
使用灵敏度μV≤100
探伤灵敏度余量dB≥62
扫描范围mm≥10000
分 辨 力dB≥36
