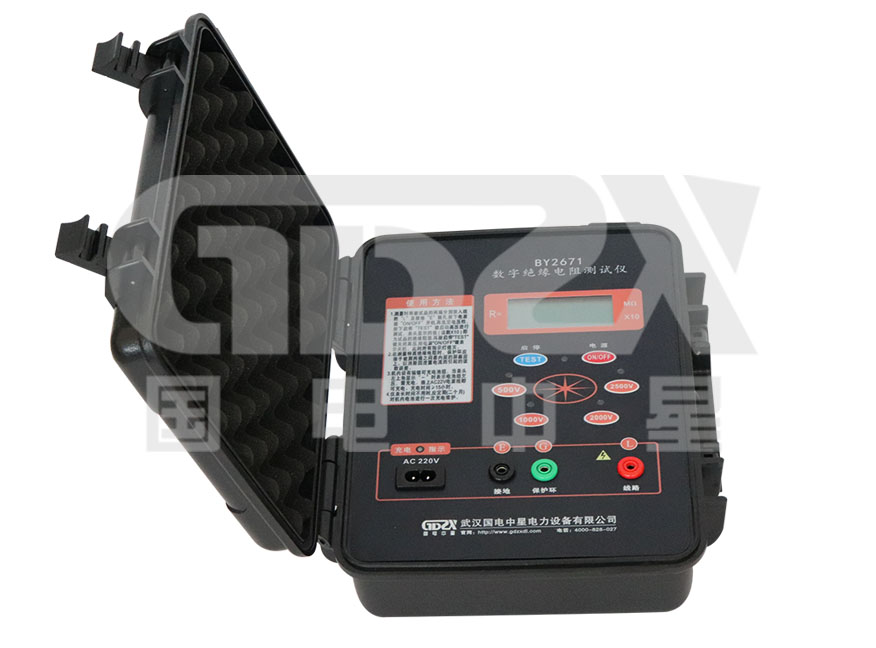

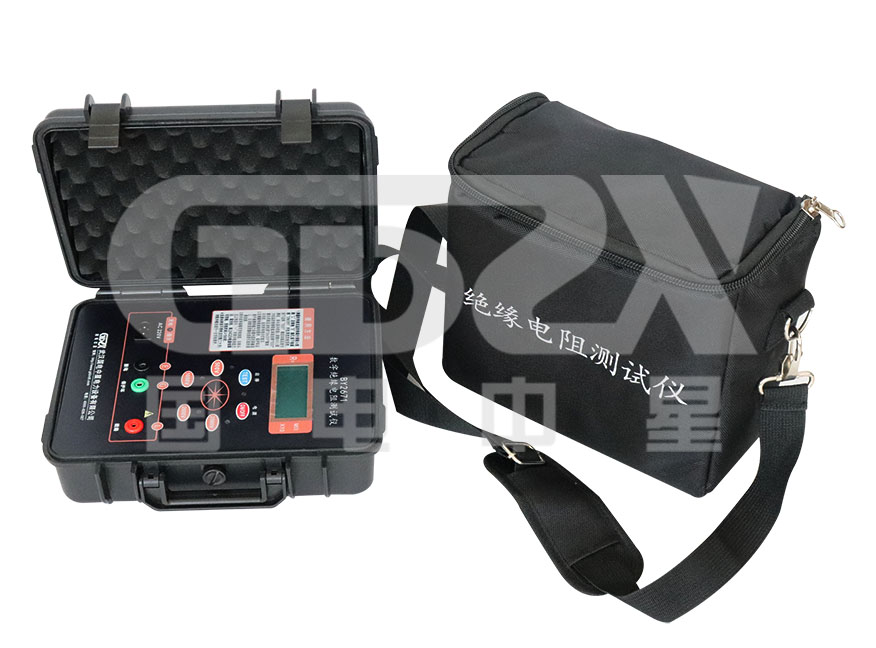

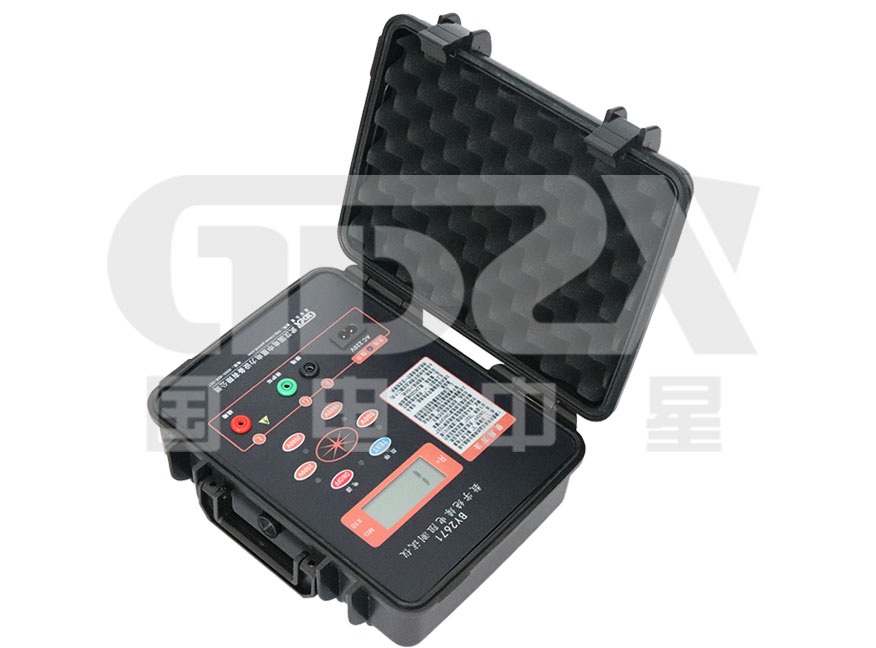

操作视频 BY2671数字绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
产品别称
数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表

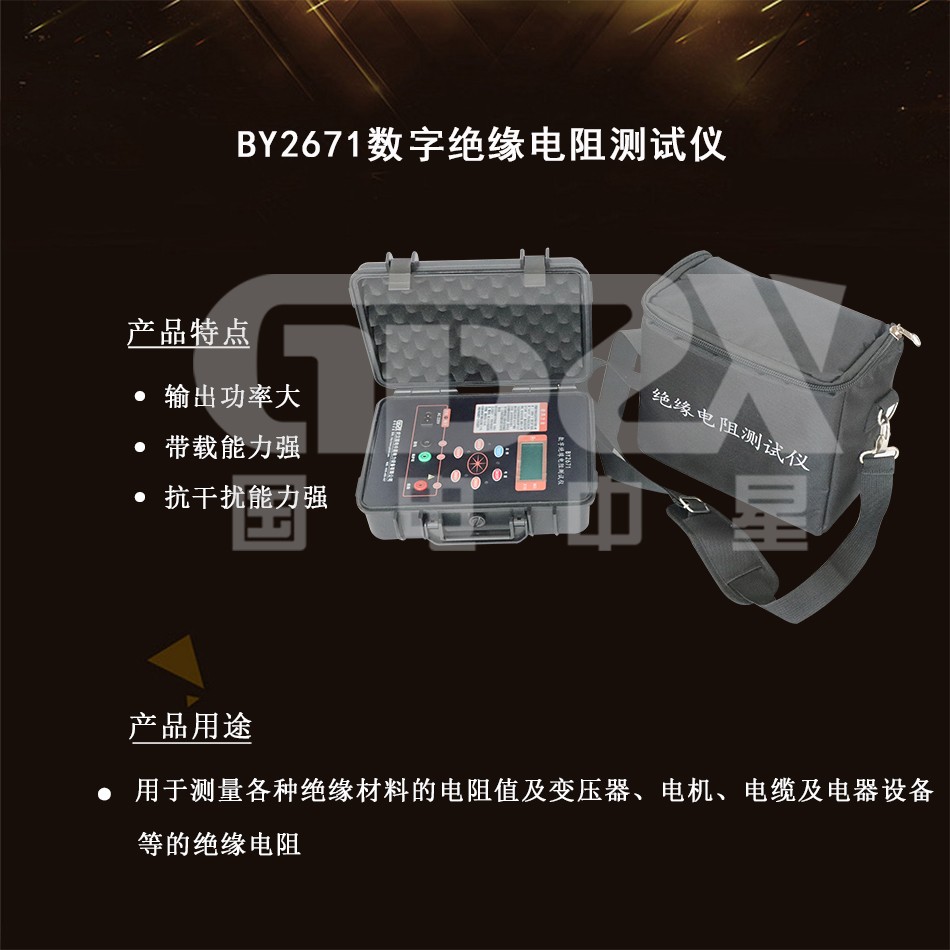

1.输出功率大、带载能力强，抗干扰能力强。
2.本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。
3.本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
4.本表输出短路电流可直接测量，不需带载测量进行估算。
① 使用条件
环境温度：0℃~+45℃
相对湿度：≤85%RH
② 输出电压等级、测量范围、分辨率、误差
| 机 型 | 输出电压等级 | 测量范围 | 相对误差 | 分 辨 率 |
| 2670 | 100V,250V | 0~1999MΩ | ≤±5%±1d | 0.001MΩ,0.01MΩ |
| 500V,1000V | 0.1MΩ, 1.0MΩ | |||
| 2671 | 500V,1000V | 0~19990MΩ | ≤±5%±1d | 0.01MΩ,0.1MΩ, |
| 2000V,2500V | 1.0MΩ,10.0MΩ | |||
| 2672 | 500V,1000V | 20~1999GΩ | ＜±10%±1d | 0.01MΩ,0.1MΩ |
| 2500V,5000V | 1.0MΩ |
③ 输出电压带载能力及短路电流
| 机 型 | 电压/负载 | 电压跌落 | 短路电流 |
| 2670 | 1000V/2MΩ | 约10% | >2.0mA |
| 2671 | 2500V/20MΩ | 约10% | >1.6mA |
| 2672 | 5000V/20MΩ | 约10% | ≥3.0mA |
④ 电源适用范围、功率损耗
直流：7~9V（7节5#可充电电池组）外接交流220V电源进行充电。
功耗：静态功耗≤160mW；功率≤2.5W
⑤ 体积与重量
体积符号：220mm×200mm×105mm；
重量：<1.4kg
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

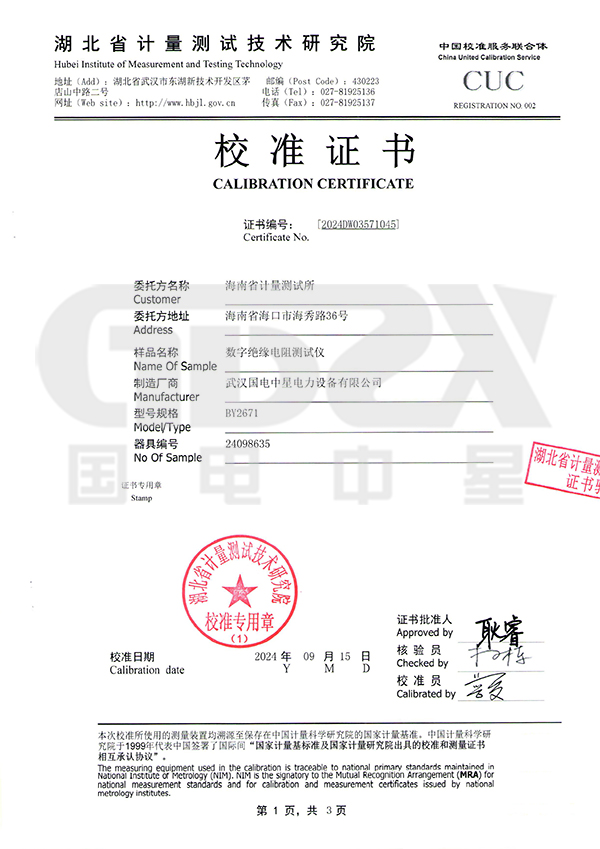

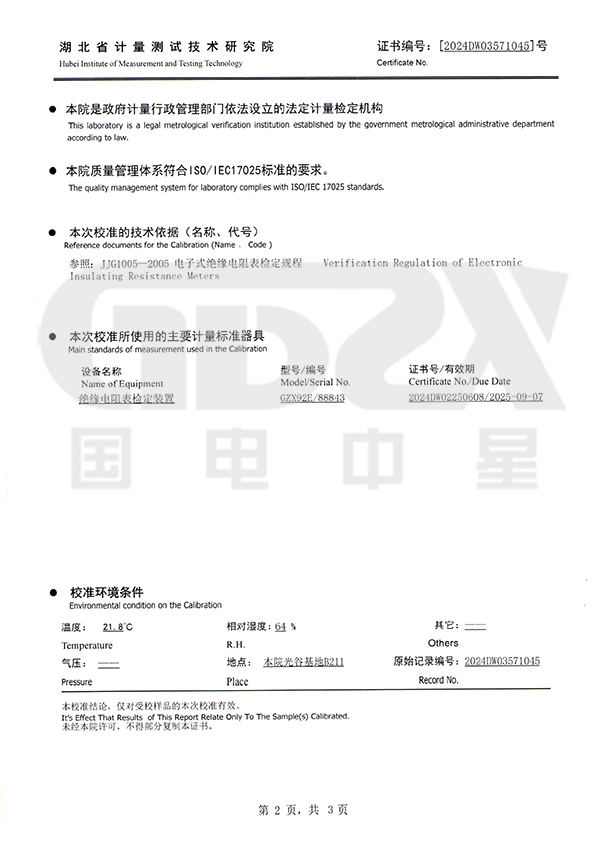

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
