说明书

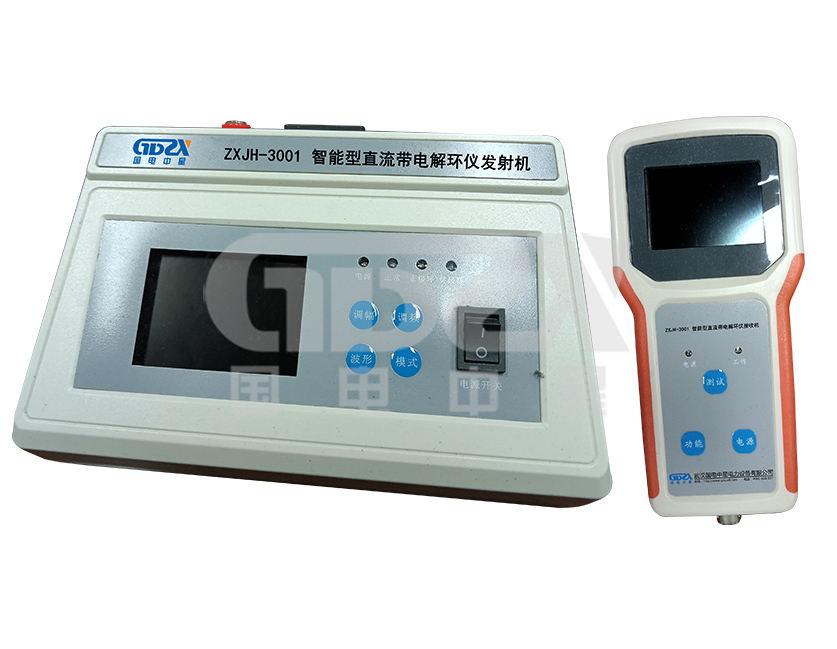

操作视频ZXJH-3001智能型直流带电解环仪可实时检测正极环网、负极环网、两极环网、异极环网、及200KΩ以内各种环网故障，且实现环网正确报警率达100%，同时，可以在直流电源系统不停电的情况下，查找正极、负极、两极、异极、小于200KΩ的各种环网故障并安全可靠地解除环网故障。彻底消除站内的环路隐患，大大缩短站内直流非正常运行的时间，大大提高变电站抵御系统事故的能力。
1. 系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；
2. 系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，也可测量两极接地并显示对地绝缘阻抗，测量范围0—999KΩ；
3. 环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；
4. 装置具有调幅、调频、信号波形选择功能，可实现高阻环网故障的查找定位。
5. 支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；
6. 信号频谱分析功能，装置通过快速 FFT 变换实现投切检测桥的频谱分析功能，有效提取被测信号频点的信号幅值，提高检测精度；
7. 电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA;
8. 波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确的实现故障点的查找,有环网故障时显示故障点方向。

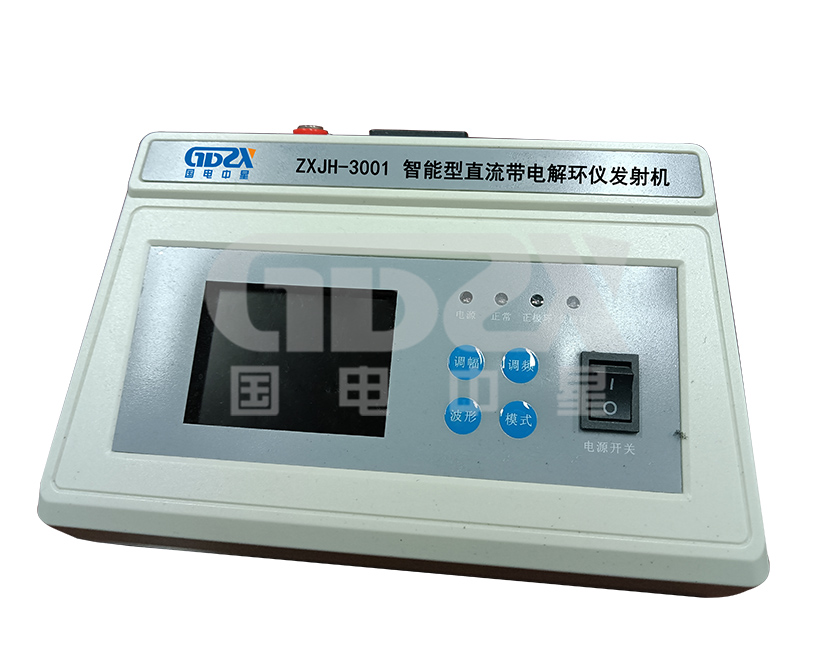

发射机技术指标 | |
工作电源 | DC40V-300V |
环境温度 | -20℃—55℃ |
相对湿度 | 0—90% |
直流电压测量范围 | 0-300V |
直流电压测量分辨率 | 0.1V |
直流电压测量精度 | 0.2% |
绝缘电阻测量范围 | 0-999.9KΩ |
绝缘电阻测量分辨率 | 0.1KΩ |
绝缘电阻测量精度 | ≤±5% |
信号幅值调节范围 | 0，0.25，0.5，1，2mA |
信号频率调节范围 | 0.125，0.25，0.5，1.0Hz |
可检测环网类型 | 正正环、正负环、负正环、负负环及多种环路共存 |
检测环网阻值范围 | 200KΩ以内 |
信号波形类型选择 | 正弦波、方波 |
工作模式 | 强制信号启动、自动信号启动 |
显示介质及分辨率 | TFT,320x240 |

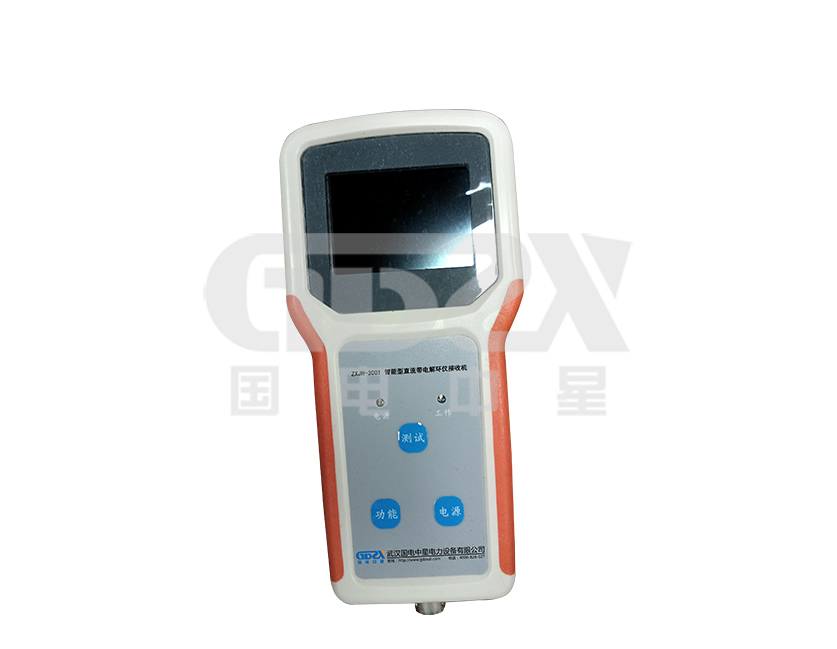

接收机技术指标 | |
绝缘电阻测量范围 | 0-999.9KΩ |
绝缘电阻测量分辨率 | 0.1KΩ |
绝缘电阻测量精度 | ≤±10% |
频谱分析通道数量 | 1 |
频谱分析频段范围 | 0.125-12.5Hz |
频率分辨率 | 0.125Hz |
投切检测桥波形显示周期 | 8s |
可检测馈线电流范围 | 0—2A |
电流测量范围 | 0—200mA |
电流测量分辨率 | 0.01mA |
显示介质及分辨率 | TFT,320×240 |
无线通信技术指标 | |
速率 | 2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象 |
多频点 | 125频点，满足多点通信和跳频通信需要 |
超小型 | 内置2.4GHz天线，体积小巧，15x29mm（包括天线） |
低功耗 | 当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗 |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
