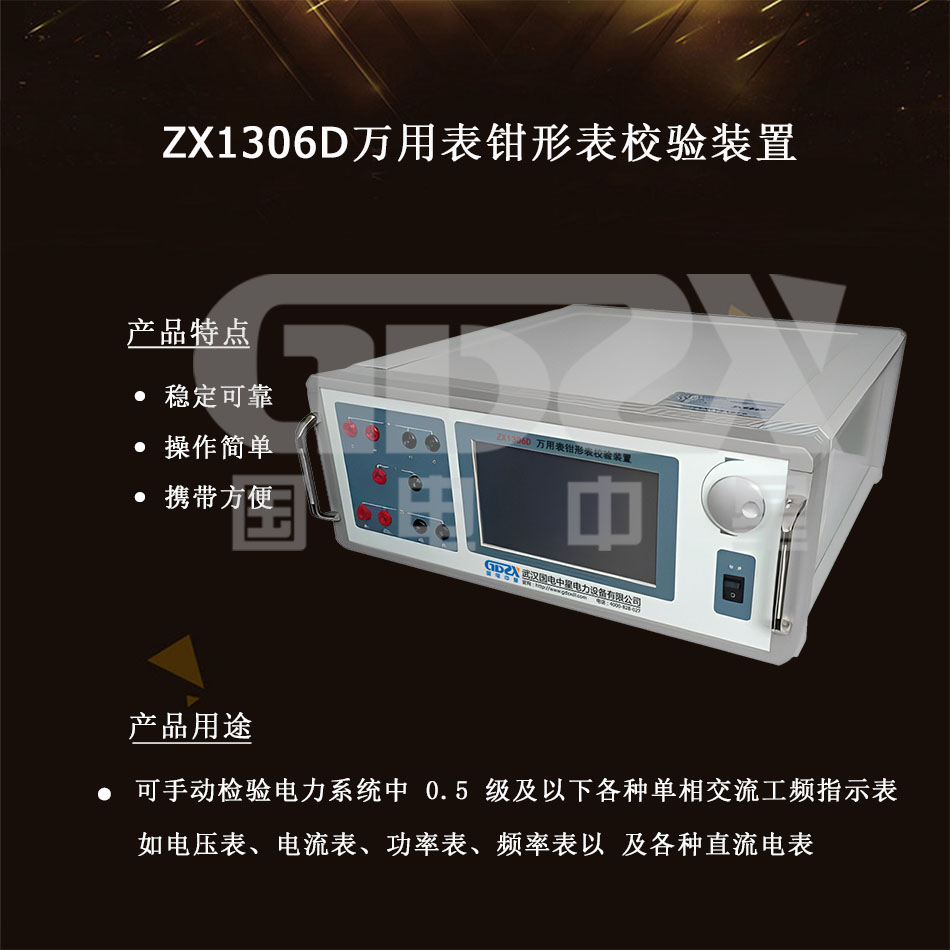

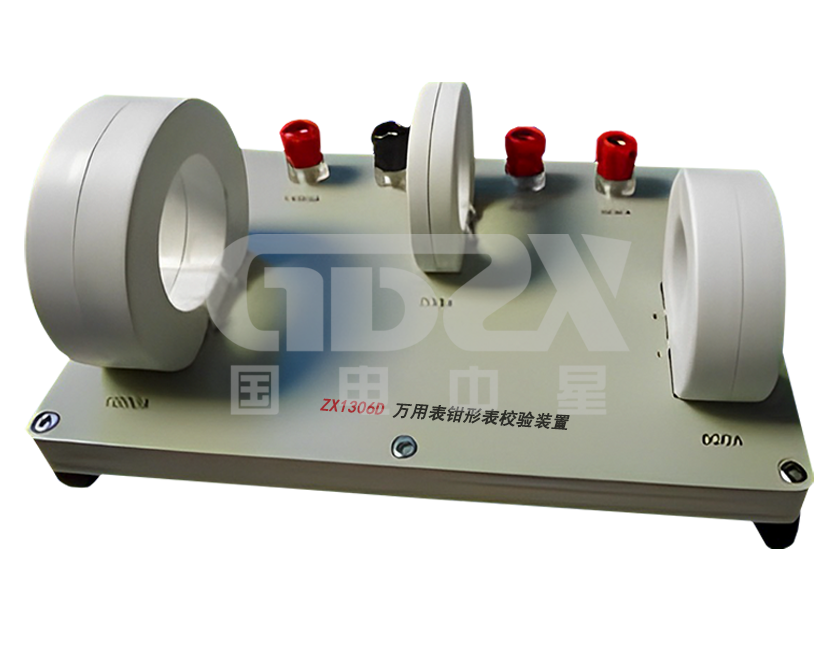

ZX1306D万用表钳形表校验装置

可手动检验电力系统中 0.5 级及以下各种单相交流工频指示表,如电压表、电流表、功率表、频率表以 及各种直流电表

参考标准:JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJF1587-2016 《数字多用表校准规范》

●采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源

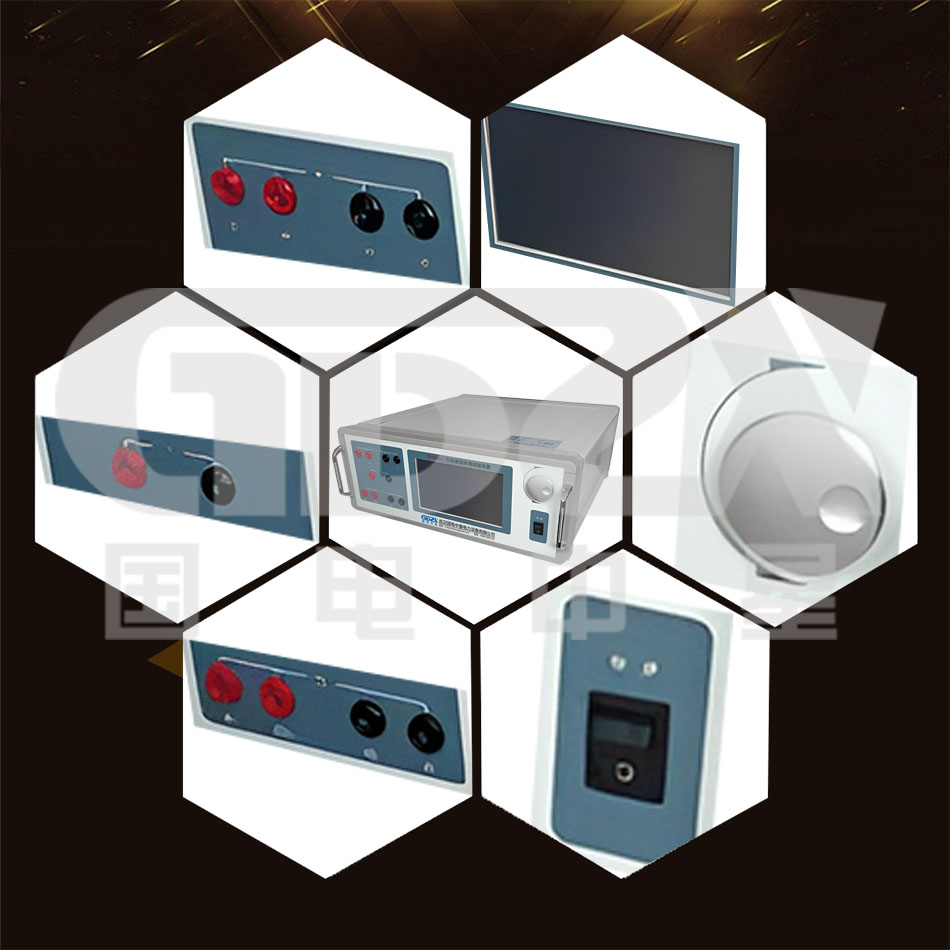

●采用彩色7英寸触摸屏,图表字符显示清晰

●具有精度高、工作稳定可靠、操作方便灵活的特点


注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZX1306D万用表钳形表校验装置是按照检定规程 JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJF1587-2016 《数字多用表校准规范》的要求而设计的 0.05(0. 1)级单相交流和直流标准装置。源的信号部分采用DSP 和 16 位高速数模转换器组成可控制的正弦波、畸变波信号源。装置采用彩色 7英寸触摸屏,图表字符显示清晰,具有精度高、工作稳定可靠、操作方便灵活的特点。

性能特点
技术指标

技术参数

参数详情

交流输出

电压电流量程调节范围

200mV 、400mV 、2000mV 、4000mV 、20V 、100V 、200V 、500V 、1000V; 2mA 、4mA 、20mA 、40mA 、0.2A 、0.5A 、2A 、5A 、10A 、20A


调节细度

0~120%(1000V 电压除外)

5×10-5


电压、电流输出容量

最大  20VA


电压、电流调定准确度

A:电压 20~1000V ,电流 0.2~20A 量程

B:电压 200~4000mV ,电流 2~40mA ±(0.03%RD+0.02%RG);

±(0.3%RD+0.2%RG)量程


电压、电流输出稳定度

A:≤0.01%/60s B:≤0.05% /60s


电压、电流波形失真度

≤0.3%


功率输出调定准确度 (选项)

±(0.06%RD+0.04%RG)

(20V≤U≤500V,0.2A≤I≤20A,PF≥0.5)


相位调节范围

0~359.99°


调节细度

0.01°


正弦波输出频率调节范围

(45~65) ·N Hz


正弦波输出频率调节细度

0.001 ·N Hz


正弦波输出频率调定准确度

0.01Hz;

(N= 1 ,2 ,3 , ……31);

(N= 1 ,2 ,3 , ……31);

直流输出

电压电流量程

200mV 、400mV 、2000mV 、4000mV 、20V 、40V 、100V 、200V 、400V 、1000V; 20 μA 、40 μA 、200 μA 、400 μA 、2mA 、4mA 、20mA 、40mA 、0.2A 、1A 、2.5A、5A 、10A 、20A


电压、电流调节细度

0~110% (1000V 电压除外)


电压、电流输出容量

5×10-5;

最大  20W


电压电流调定准确度

±(0.03%RD+0.02%RG);

±(0.06%RD+0.04%RG)


电压、电流输出稳定度

≤0.01%/60s


电压、电流输出纹波

 ≤1%

频率输出

正弦波输出范围(用交流电压、 电流输出提供)

(45~65)   ·N Hz


细度

0.001 ·N Hz    (N= 1 ,2 ,3 , ……31)


调定准确度

5×10-5


电阻输出量程

10Ω 、20Ω 、50Ω 、100Ω 、200Ω 、500Ω 、1kΩ 、2kΩ 、5kΩ 、10 kΩ、

20kΩ 、50KΩ 、100kΩ 、200kΩ 、500kΩ 、1MΩ 、2MΩ 、5MΩ 、10MΩ、20MΩ

调定准确度

工作电源

 单相

使用环境

温度

± (0.3% +20mΩ);

220V±10% ,50Hz±5%。

20℃±10℃,相对湿度    ≤85%RH

体积重量

440×460×160mm ,约 12kg
