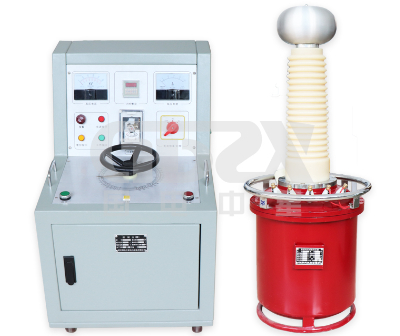

交直流SF6气体试验变压器结果标准规程要求

交直流SF6气体试验变压器，应符合下列规定：

应按出厂试验电压的80%进行；

电磁式电压互感器(包括电容式电压互感器的电磁单元)在遇到铁芯磁密较高的情况下，宜按下列规定进行感应耐压试验：

1)感应耐压试验电压应为出厂试验电压的80%。

2)试验电源频率和试验电压时间参照本标准规定执行。

3)感应耐压试验前后，应各进行一次额定电压时的空载电流测量，两次测得值相比不应有明显差别；

4)电压等级66kV及以上的油浸式互感器，感应耐压试验前后，应各进行一次绝缘油的色谱分析，两次测得值相比不应有明显差别；

5)感应耐压试验时，应在高压端测量电压值；

6)对电容式电压互感器的中间电压变压器进行感应耐压试验时，应将分压电容拆开。由于产品结构原因现场无条件拆开时，可不进行感应耐压试验。

电压等级220kV以上的SF6气体绝缘互感器(特别是电压等级为 500kV的互感器)宜在安装完毕的情况下进行交流耐压试验；

二次绕组之间及其对外壳的工频耐压试验电压标准应为2kV；

电压等级110kV及以上的电流互感器末屏及电压互感器接地端(N)对地的高压试验电压标准，应为3kV。

对绝缘性能有怀疑的互感器，应检测绝缘介质性能，并符合下列规定：

绝缘油的性能应符合本标准表的要求；

SF6气体的性能应符合下列要求：

SF6气体充入设备24小时后取样，SF气体水份含量不得大于250uL/L(20℃体积分数)。

电压等级在66kV以上的油浸式互感器,应进行油中溶解气体的色谱分析。油中溶解气体组分含量(pL/L)不宜超过下列任值，总烃：10，H2:50，C2H2:0。
