高厂变常规检修工序绝缘电阻测量质量标准

高厂变常规检修工序及质量标准

高、低压绕组连同套管的绝缘电阻、吸收比、极化指数试验 (H1)

试验准备

由相关检修班组拆除主变高、低压绕组与母线的连线及中性点连线，并保持安全距离或用绝缘线将母线与主变高、低压绕组隔离;记录环境温度、湿度，主变高、低压绕组的上层油温、平均温度，准备上次试验报告、试验规程以便比较，应在上层油温低于50℃时进行; 测量前用变压器绕组用放电棒对地放电不少于 10 分钟并且保持套管表面的清洁 拆除套管周围的临时接地体如脚手架等，以免形成空间的泄漏电流；

试验方法

将测量绕组各引出端短路，其余各非被试绕组短路接地，逐次测量各绕组对地和其他绕组间绝缘电阻；

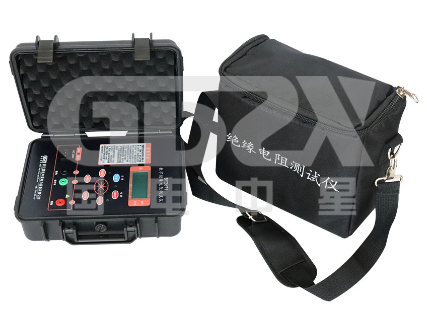

用兆欧表的火线接主变任意高、低压绕组，地线接主变外壳及地，非被试相短路接地，分别测量主变高、低压绕组对地及绕组之间的十五秒、一分钟、十分钟的绝缘电阻，下一相依次类推；

吸收比：每测一相计算十五秒与一分钟绝缘电阻值的比值;极化指数:十分钟的绝缘电阻值与一分钟绝缘电阻值的比值:

试验结果的分析判断

绝缘电阻数据与上次试验比较应无明显变化，不低于上次值的70%:在10C-30C时，一分钟的绝缘电阻比上十五秒的绝缘电阻即:吸收比≥1.3、十分钟的绝缘电阳比上一分钟的绝缘电阻即: 极化指数≥1.5；

在相近温度(利用式 R2=R1x1.5(t1-t2)/10换算)湿度下应综合分析绝缘电阻值变化；对于单独套管(不带绕组)主绝缘及申容型套管末屏对地的绝缘电阳 110KV 以下5000MΩ；110kV及以上>10000MΩ；
