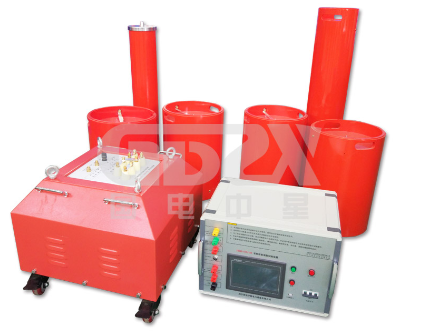

变频串联谐振试验结果分析

变频串联谐振采用调整频率的方式来完成谐振，可方便、准确的找到谐振点。系统的品质因数可以达到20～80，系统轻巧简便，可任意组合。
       变频串联谐振采用了多重保护措施，使得试验方便、安全可靠。谐振回路固有的滤波效应使得系统输出的试验电压波形完全满足试验规程的要求。
       然而总有些不确定的因素影响着变频串联谐振试验结果，这里不确定因素包括：

      1）高压引线的影响
       单项电气设备进行交流耐压试验时，由于试品电容量小，高压引线对试验的影响不大。户外配电装置整体进行交流耐压试验时，设备的安装高度随电压等级增加，电压等级越高，高压引线越长。一般高压引线较长，电晕损耗增强，回路中等效电阻增大。它形成的杂散电容并联在被测电容上，回路谐振频率下降，使得Q值下降；同时周围电磁场的干扰也增大，使得Q值下降。因此，在进行高电压等级电气设备交流耐压试验时，尽量采用波纹管高压引线。
      2）天气的影响
      ①湿度高的情况下，引线电晕损耗大大增加，同时周围电磁场的干扰也增大，使得Q值下降。
      ②温度高的情况下，回路等效电阻大大增加，使得Q值下降。
      3）试验时间的影响
      随着试验时间的延长，设备受热，等效电阻增大，Q值也呈下降趋势。在大热天这种现象十分显著。往往设备需要休息 30 分钟才能继续使用。
      4）电抗器的影响
      电抗器一般要求是无损耗电抗器，若是工艺不佳，往往损耗较大。另外，电抗器放 置在铁板等金属部件上时，形成了涡流损耗，等效电阻增大。
      5）高电压试验频率不选最佳谐振点对Q值的影响
      在应用中，发现当电压升到接近试验电压时，电压上升速度太快并伴有较大的电压波动，甚至能导致电压保护动作，使试验必须重新开始，这对设备安全是不利的。但如果电压保护值设定过大，就不能很好的起到保护被试设备免受过电压的作用。因此，一般在2％试验电压下调到最佳谐振频率，之后在不超过40％试验电压情况下再调整一下频率，且稍稍偏小一点，避免出现上述现象。
