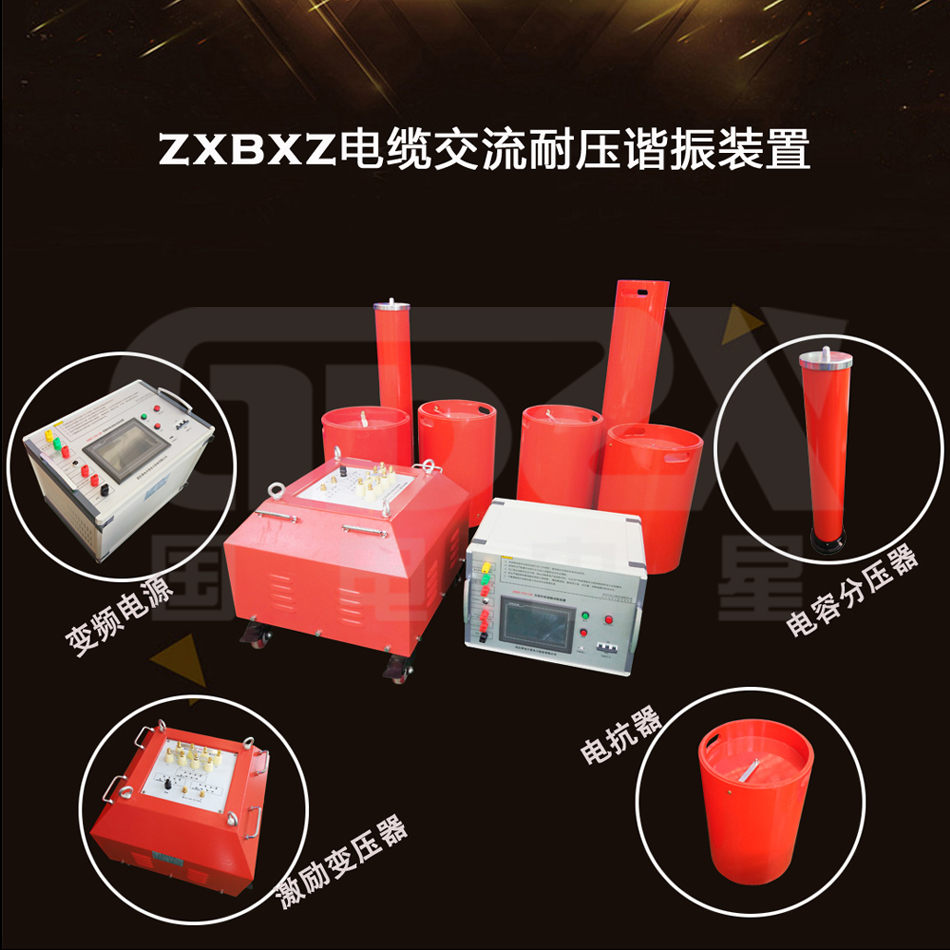

操作视频 ZXBXZ系列电缆交流耐压谐振装置用于10kV、35kV、110kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。

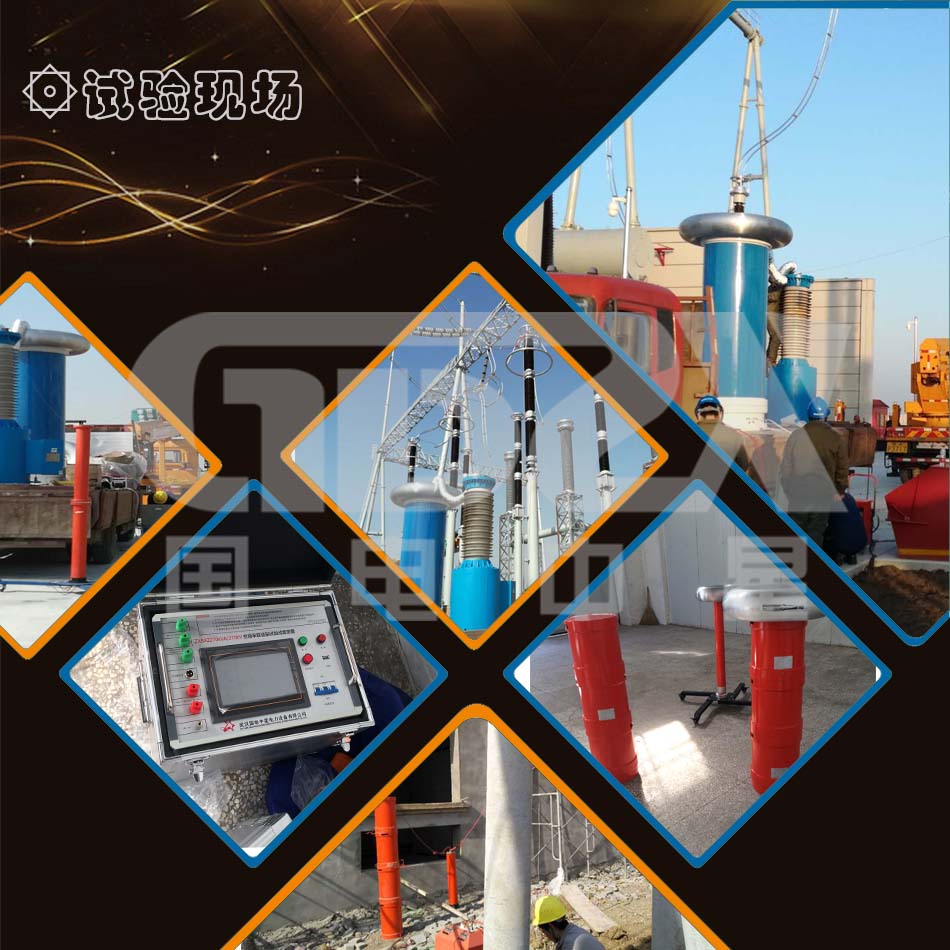

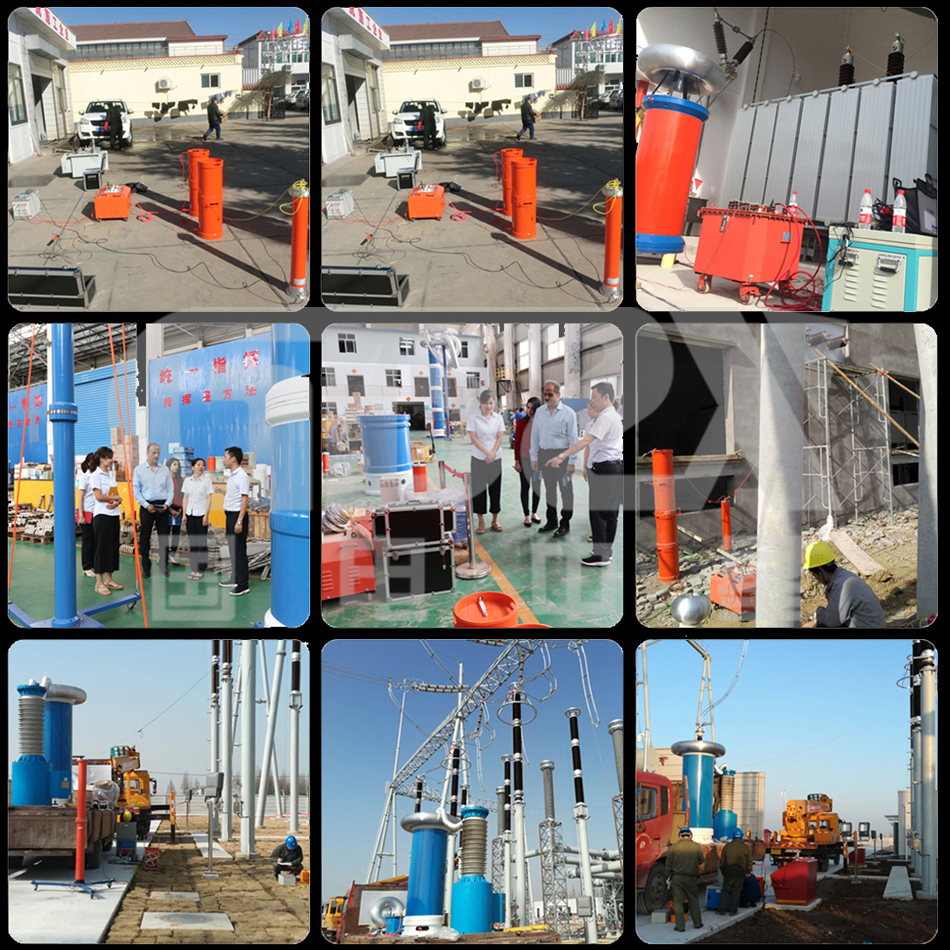

ZXBXZ系列便携式电缆交流耐压试验装置
频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压
XLPE电缆的耐压要求，而且具有重量轻（单个部件重量不超过30kg）、可移动性好的优点，适宜现场试验。
产品别称
交流耐压谐振装置、变频谐振、变频串联谐振、耐压谐振装置、串联谐振、串联谐振变压器、串联谐振试验设备

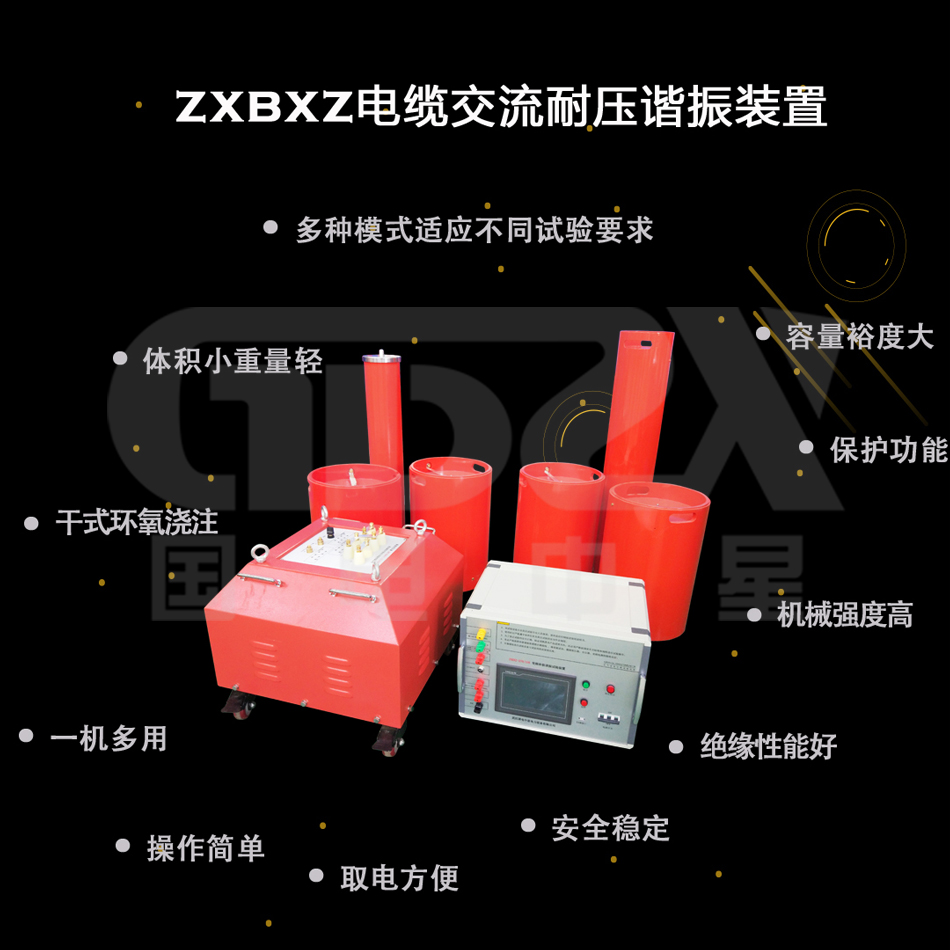

1、操作简单：自动调谐（自动寻找谐振点）、自动试验（自动寻找谐振点和自动升压）和手动试验（手动寻找谐振点和手动升压）三种模式适应不同试验要求。
2、能整定试验电压、调频范围、保护电流、加压时间。
3、自动模式：只需要设定试验电压和时间；设备自动精准调频、调压；完成试验保存数据。
4、具有接地及闪络保护功能。
5、能自动跟踪电网电压的变化，实时调节电压，使高压电压保持稳定。
6、操作方便；单相220V或是三相380V输入电源通用，方便现场取电。
7、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
8、配置灵活：电抗器可串/并联使用，满足不同试品要求，实现一机多用，性价比高。
1. 额定输出电压：0～220kV
2. 输出频率：30～300Hz
3. 谐振电压波形：纯正弦波，波形畸变率＜1.0%
4. 连续工作时间：满功率输出下，一次连续工作时间60min
5. 品质因数：30～90
6. 频率调节灵敏度：0.1Hz,不稳定度＜0.05%
7. 工作电源：220V/380V±15%,50Hz±5%
35kV及以下电缆耐压装置配置表 | |||||
产品型号 | 控制箱 | 电抗器 | 激励变 | 分压器 | 适用范围 |
ZXBXZ-44/22 | 3kW | 1A/22kV二台 | 3kVA/1.5kV | 30kV/3000pF | 10kV/300m㎡电缆1km |
ZXBXZ-88/22 | 5.5kW | 2A/22kV二台 | 5.5kVA/1.2kV | 30kV/6500pF | 10kV/300m㎡电缆2km |
ZXBXZ-132/22 | 6kW | 2A/22kV三台 | 6kVA/1kV | 30kV/3500pF | 10kV/300m㎡电缆3km |
ZXBXZ-176/22 | 7.5kW | 2A/22kV四台 | 7.5kVA/1kV | 30kV/6000pF | 10kV/300m㎡电缆4km |
ZXBXZ-264/22 | 15kW | 2A/22kV六台 | 15kVA/1.2kV | 30kV/3500pF | 10kV/240m㎡电缆6km |
ZXBXZ-330/22 | 18.5kW | 2A/22kV六台 | 18.5kVA/1.2kV | 30kV/3500pF | 10kV/300m㎡电缆8km |
ZXBXZ-108/108 | 6kW | 1A/27kV四台 | 6kVA/1.5/3/6kV | 110kV/1000pF | 10kV/300m㎡电缆2km |
ZXBXZ-600/50 | 25kVA | 3A/25kV八台 | 25kVA/2kV/0.4kV | 50kV/2000pF | 20kV/400m㎡电缆5km |
110kV及以上电缆耐压装置配置表 | |||||
产品型号 | 控制柜 | 电抗器 | 励磁变 | 分压器 | 适用范围 |
ZXBXZ-1000/500 | 37kW | 2A/50kV十台 | 37kVA/4/8/25kV | 500kV/300pF | 110kV/630m㎡电缆1km |
ZXBXZ-1500/500 | 55kW | 3A/250kV二台 | 55kVA/4/8/25kV | 500kV/500pF | 10kV/400m㎡电缆0.3km |
ZXBXZ-1600/800 | 75kW | 2A/200kV四台 | 75kVA/5/10/35kV | 800kV/1000pF | 110kV/630m㎡电缆1.5km |
ZXBXZ-2600/130 | 93kW | 20A/65kV二台 | 93kVA/4kV | 130kV/1000pF | 110kV/1000m㎡电缆2.5km |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
