双钳相位伏安表与三钳相位伏安表有何区别

发布时间:2018-07-11 浏览数:190

        SMG2000E数字双钳相位伏安表SMG3000三相相位伏安表都能够现场测量电压、电流及相位的仪器。二者之间究竟有何区别,国电中星邀您一起阅读下文。

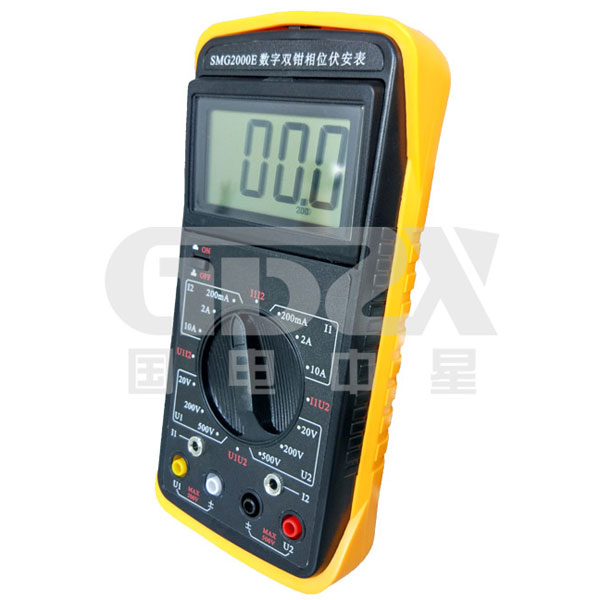

双钳相位伏安表

1、双通道输入,同时测量两路交流电压、电流。(需要一个电流钳和2根辅助线)

2、方便在现场测量电压间相位、电流间相位以及电压电流相位。

3、能够测量频率、相序、有功功率、无功功率、视在功率、功率因数等参数

4、判别感性、容性电路以及检查变压器接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系

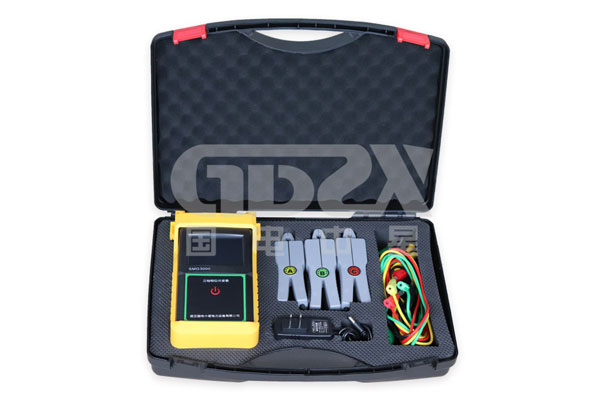

三相相位伏安表:

1、测量三相交流电压、四路电流(包含零线电流)。

2、同时测量三相交流电压相角、电流相角、功角。

3、测量电网频率和相序。

4、有功功率、无功功率、视在功功率、三相功率和和功率因数等电参数的高精度测量

5、能够更方便测量三相四线线路参数。

6、六角图显示,彩色相序分析,能够显示向量图。

7、自动判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统

8、读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等

        相位伏安表测试低压线路电参数,是电力部门、冶金技术、铁路系统检测、计量检测、科研实验尤其是检修电路设备,为检测人员现场操作必不可少的电力检测仪表。尤其适用于电能计费系统和继电保护系统。选择双钳相位伏安表或是三钳相位伏安表,需要根据测试的线路参数而定。
