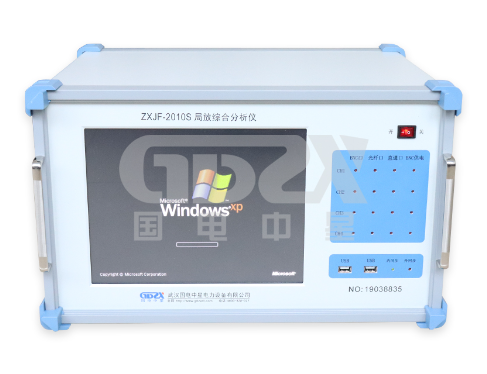

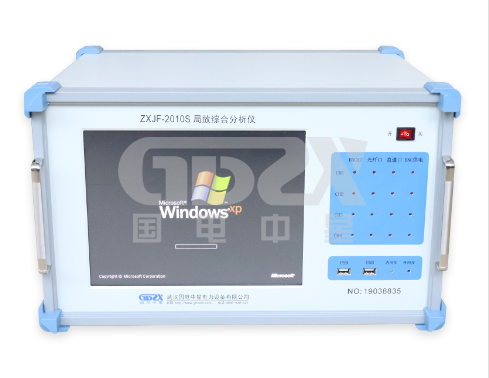

ZXJF-2010S局放综合分析仪的技术突破与应用

随着电力设备向高电压、大容量方向发展，局部放电（Partial Discharge, PD）检测已成为评估绝缘状态、预防故障的核心手段。传统局放检测设备受限于单功能、低抗扰性及人工依赖度高等问题，难以满足现代电网智能化运维需求。ZXJF-2010S局放综合分析仪通过技术创新，实现了测量、定位、诊断与在线监测的全链路覆盖，为电力设备绝缘状态评估提供了高精度、智能化的解决方案。

一、多功能集成：从单一检测到全场景覆盖

ZXJF-2010S突破传统设备功能边界，将电信号检测、声学定位、在线监测及智能诊断整合于一体：

1.多通道同步采集：支持4路电信号与4路光信号同步输入，可同时监测变压器、GIS、电缆终端等复杂系统的多源局放信号。

2.电-声联合定位技术：通过电脉冲与声波信号的时差分析，定位精度可达厘米级，显著提升变压器绕组、电缆接头等隐蔽故障点的检出效率。

3.在线监测与离线诊断融合：内置固态硬盘支持长期数据存储，配合128GB大容量与Windows XP系统，实现设备状态趋势分析与突发故障的快速回溯。

二、核心技术指标与抗干扰设计

1.高灵敏度与宽动态范围

灵敏度达0.1pC，覆盖0.1pC~10^5pC的放电量范围，可捕捉早期微弱放电信号。

6档量程（-40dB至60dB）与1M/5M/10M可调采样率，适配6pF~250μF容性试品，满足变压器、发电机等不同设备的测试需求。

2.智能抗干扰体系

采用10kHz~1MHz可编程数字滤波技术，结合分段程控滤波器（低端10-80kHz、高端100-400kHz），有效抑制工频谐波、无线电噪声等干扰。

多通道信号相关性分析算法，通过波形特征比对剔除外部干扰脉冲，提升复杂工况下的信噪比。

三、智能化诊断与运维支持

1.内嵌专家诊断系统

集成典型放电类型数据库（如悬浮放电、沿面放电、气隙放电等），通过PRPD（相位分辨局放图谱）模式识别技术，自动匹配放电类型并生成诊断建议。

2.全流程自动化

试验报告一键生成：自动记录放电量、相位分布、脉冲数等参数，支持报告导出与打印。

数据重显与对比分析：历史波形可还原至触摸屏，支持多组数据叠加对比，辅助运维决策。

四、典型应用场景

1.高压设备预防性试验
适用于变压器交接试验、GIS耐压测试中的局放量精准测量，符合IEC 60270标准要求。

2.故障定位与抢修
在电缆隧道、变电站等复杂电磁环境中，通过声-声定位技术快速锁定故障点，缩短停电抢修时间。

3.在线监测与状态评估
搭配外置传感器网络，可对关键电力设备进行365天×24小时连续监测，构建预测性维护体系。

五、硬件设计与可靠性保障

1.工业级硬件架构：采用1.6GHz CPU+2GB内存+固态硬盘组合，保障高速数据处理能力；12英寸TFT触摸屏（1024×768分辨率）实现交互可视化。

2.严苛环境适应性：工作温度覆盖-10℃~45℃，湿度≤95%，满足变电站、野外现场等恶劣环境需求。

3.紧凑化设计：体积474mm×288mm×370mm，重量15.8kg，兼顾实验室与移动检测场景。

ZXJF-2010S局放综合分析仪通过多模态检测、智能诊断与高可靠性设计，重新定义了局放检测设备的技术标准。其一体化功能架构不仅提升了检测效率，更推动了电力设备运维从“故障后处理”向“状态预判”的转型，为构建新型电力系统提供了关键技术支撑。未来，随着AI算法的进一步融合，该设备将在数字孪生、智能巡检等领域展现更大潜力。
