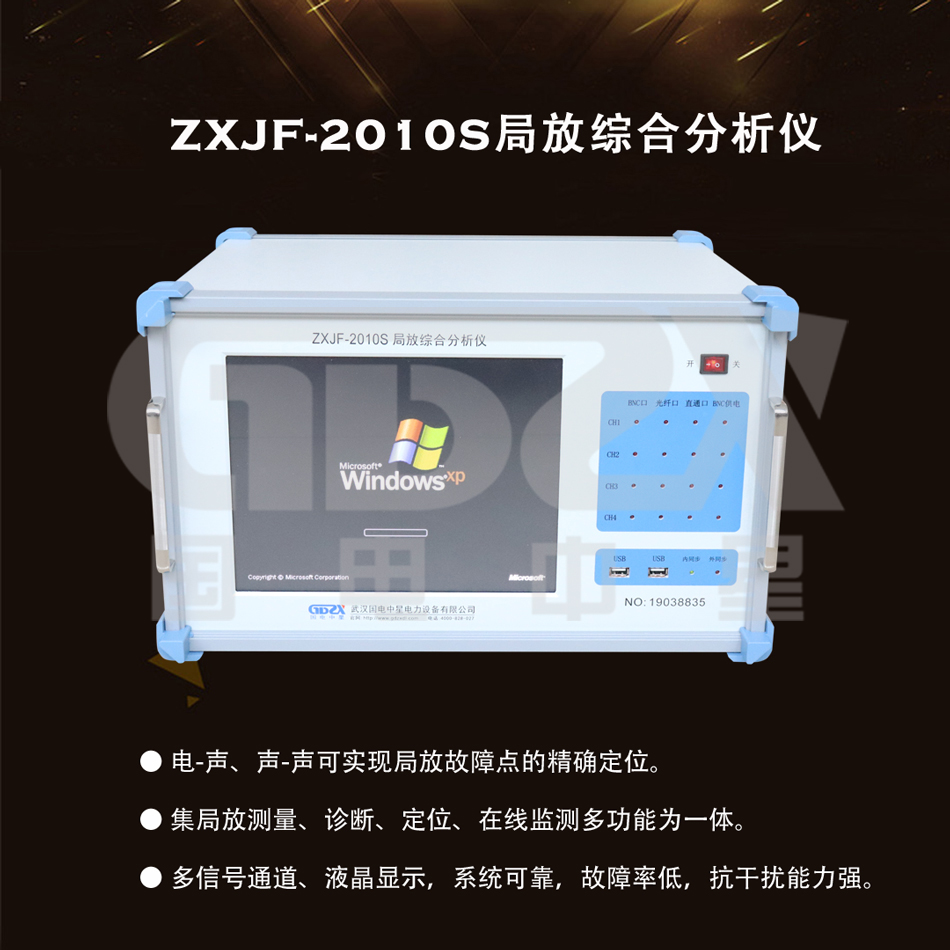

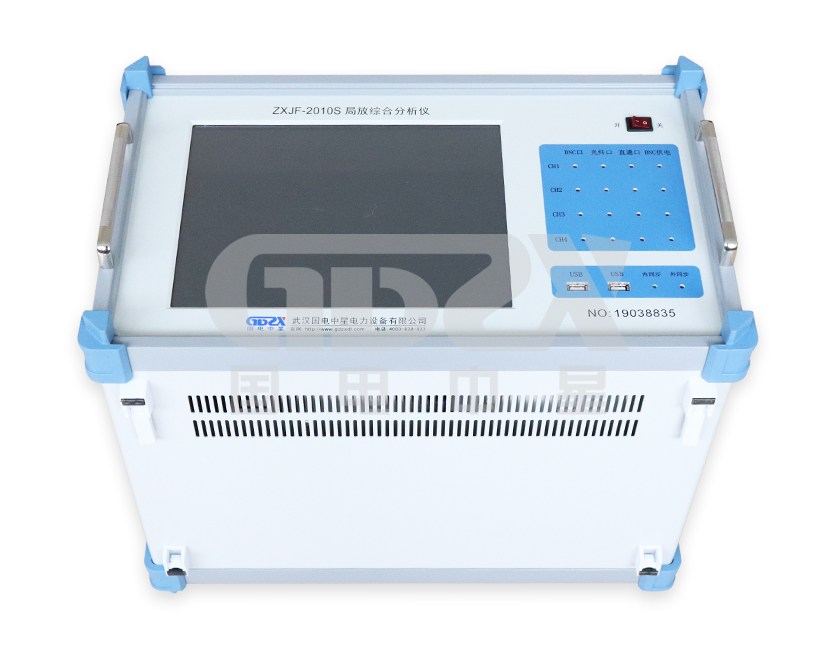

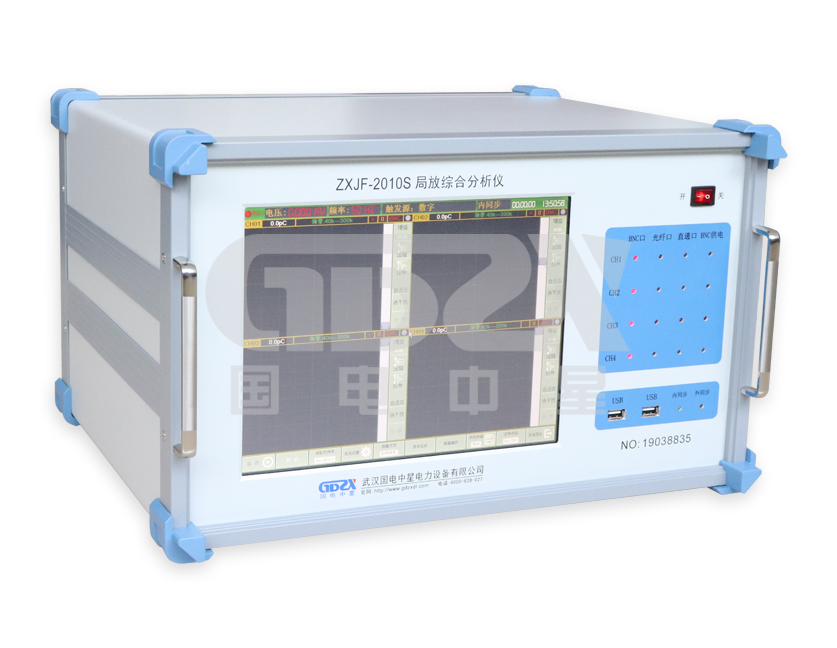

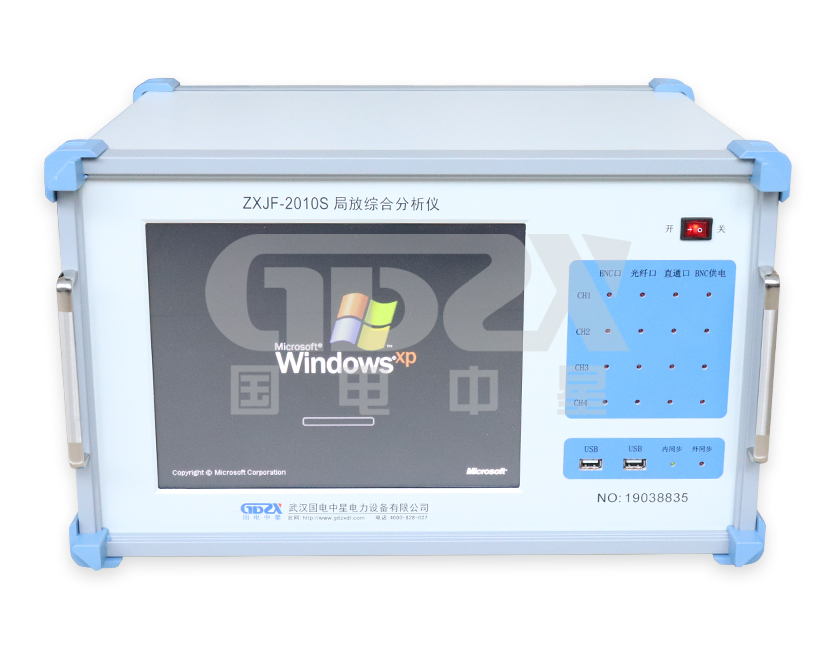

ZXJF-2010S局放综合分析仪采用新技术实现的新一代高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对故障设备故障点准确定位的功能，设备内嵌专家诊断系统，可对不同放电类型进行准确判别，同时也可用于大型电力变压器等高压电气设备的局部放电在线连续监测。真正实现了局放测量、定位、在线监测多功能合为一体。
本仪器是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
产品别称
局放综合分析仪、局放仪、局部放电检测仪、数字化局放测量分析仪
性能特点
1.多信号通道、台式、TFT液晶显示，系统可靠，故障率低，抗干扰能力强。
2.集局放测量、诊断、定位、在线监测多功能为一体。
3.电-声、声-声可实现局放故障点的准确定位。
4.根据试验过程，自动生成试验报告，并可实现报告浏览和打印。
5.重显采样功能可将保存的数据文件还原成波形显示在屏幕上。

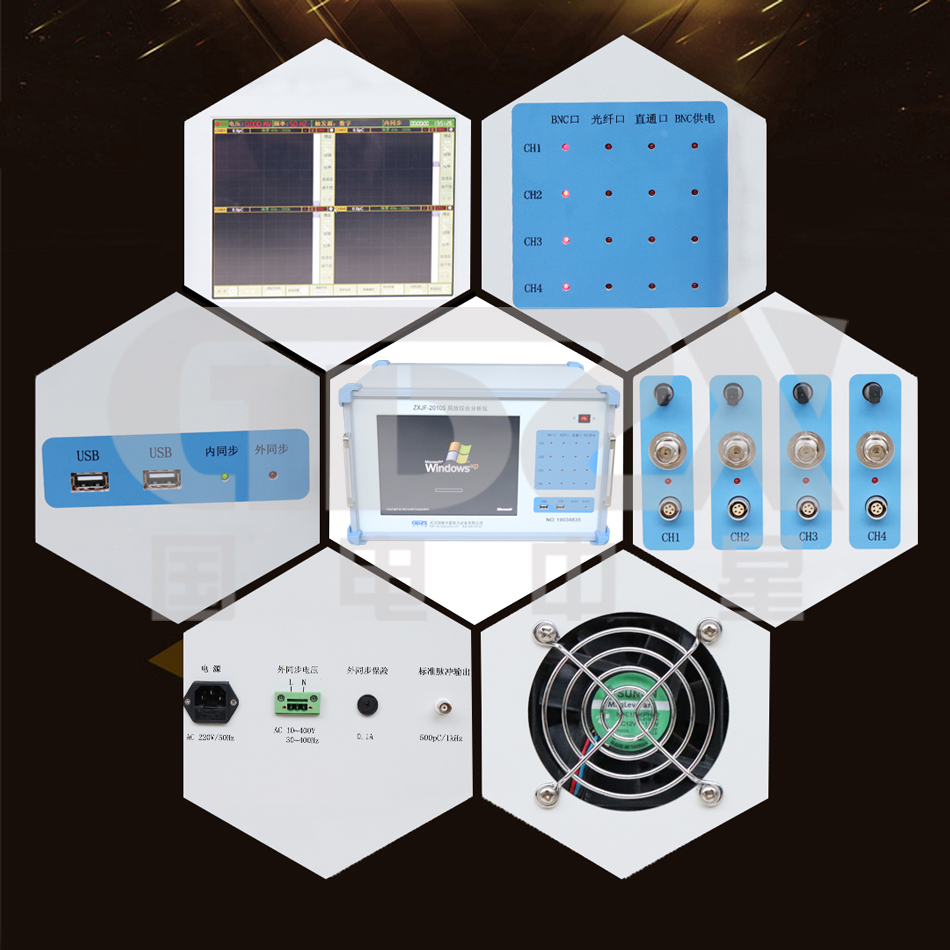

6.4通道电信号及4通道光信号输入口，可同时实现多路局放信号的测量分析。
技术指标
| 技术指标 | |
| 通道数 | 独立4通道 |
| 采样速率 | 1M、5M、10M可选 |
| 采样精度 | 12bit |
| 量程切换 | -40dB，-20dB，0dB，20dB，40dB，60dB共6档 |
| 测量频带 | 3dB 带宽 10kHz～1MHz |
| 数字滤波 | 10kHz～1MHz 任意选择 |
| 程控滤波器分段 | 低端频率：10kHz，20kHz，40kHz，80kHz 高端频率：100kHz，200kHz，300kHz，400kHz |
| 本量程非线性误差 | 10% |
| 测量范围 | 0.1pC~100,000pC |
| 灵敏度 | 0.1pC |
| 可测试品的电容量范围 | 6pF～250µF |
| 试验电源频率范围 | 50～500Hz |
| 显示 | |
| 显示屏 | 12” TFT真彩色触摸液晶显示屏 |
| 分辨率 | 1024×768 |

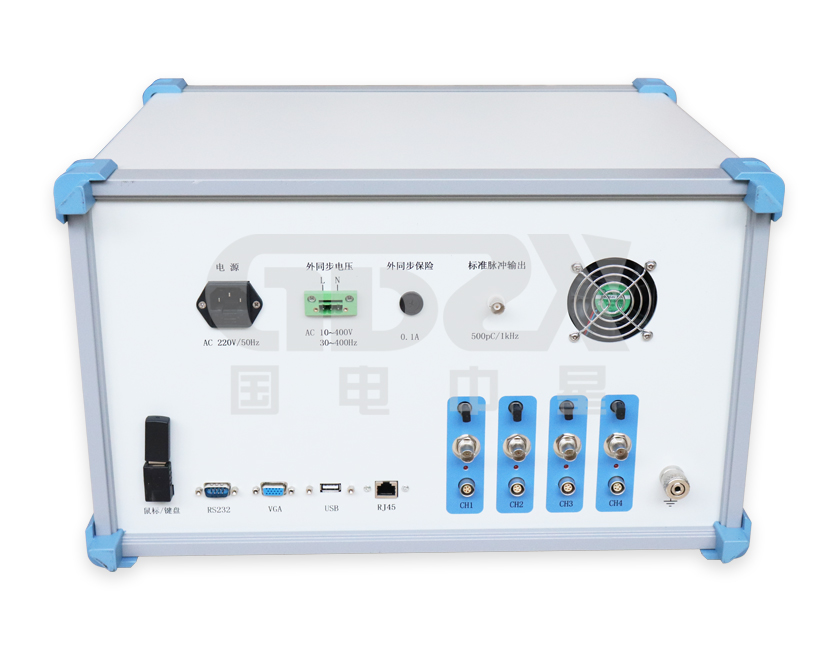

| 接口 | |

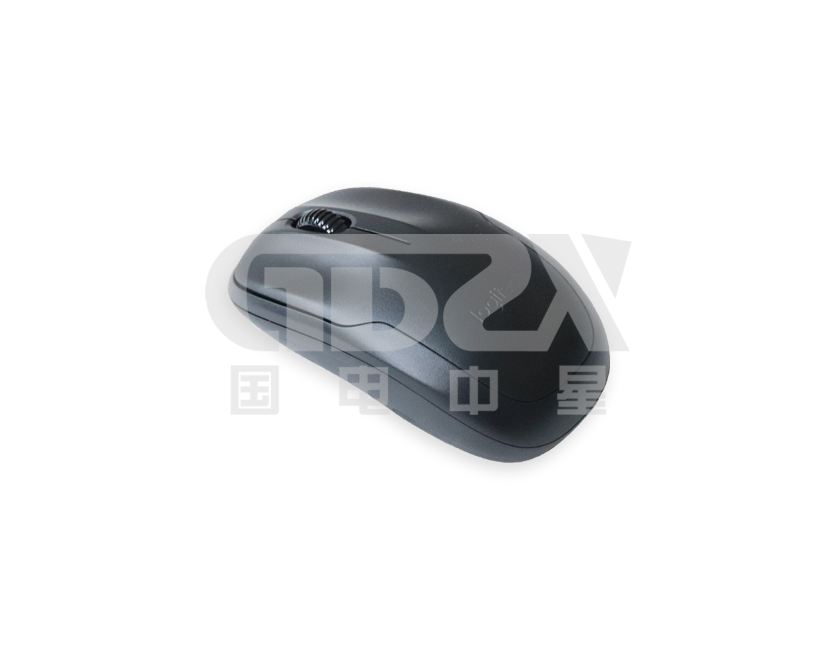

| USB | 3路，可外接鼠标键盘，以及外接移动存储设备 |
| 电源模式 | AC 220V；频率50Hz；功率300W |
| 电信号接口 | 4路BNC接口，用于信号输入 |
| 光信号接口 | 4路，用于信号输入 |
| 网口 | 1路 |
| 接地钮 | 外部接地 |
| 通用说明 | |
| CPU | 主频1.60GHz |
| 内存 | 2.0GB |
| 硬盘 | 128GB固态硬盘 |
| 系统 | Windows Xp |
| 工作环境 | 环境温度：-10～45℃ 相对湿度：≤95% |
| 尺寸 | 长×宽×高：474mm × 288mm × 370mm |
| 重量 | 15.8kg |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

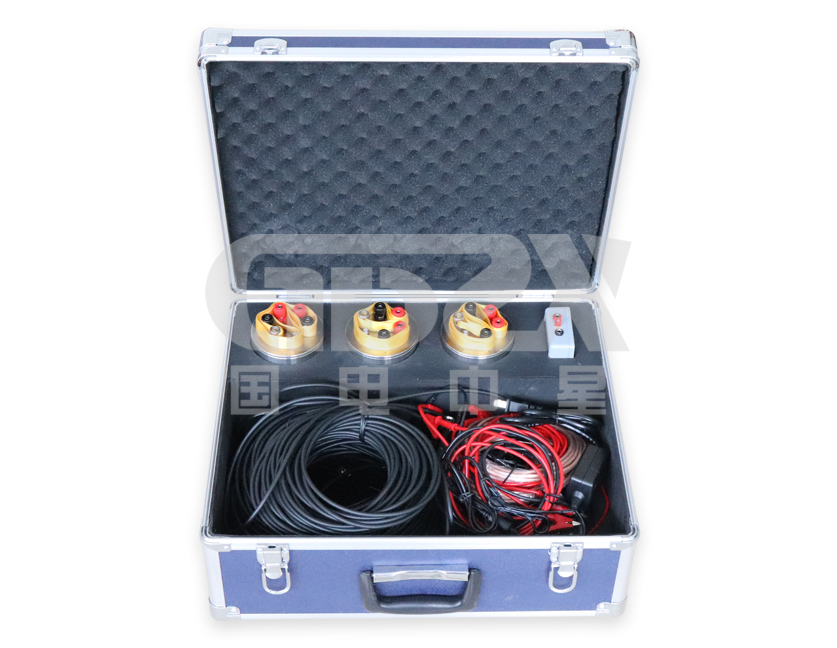

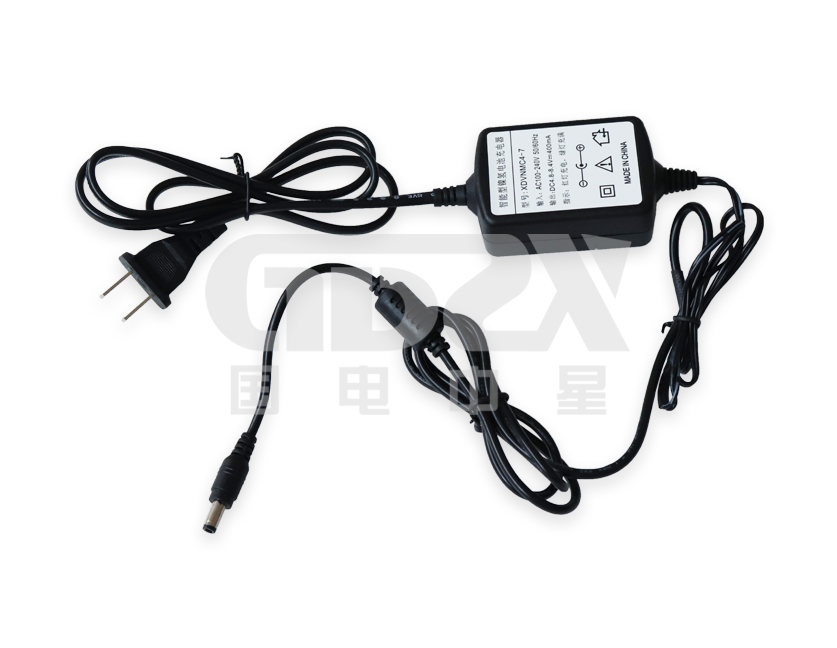

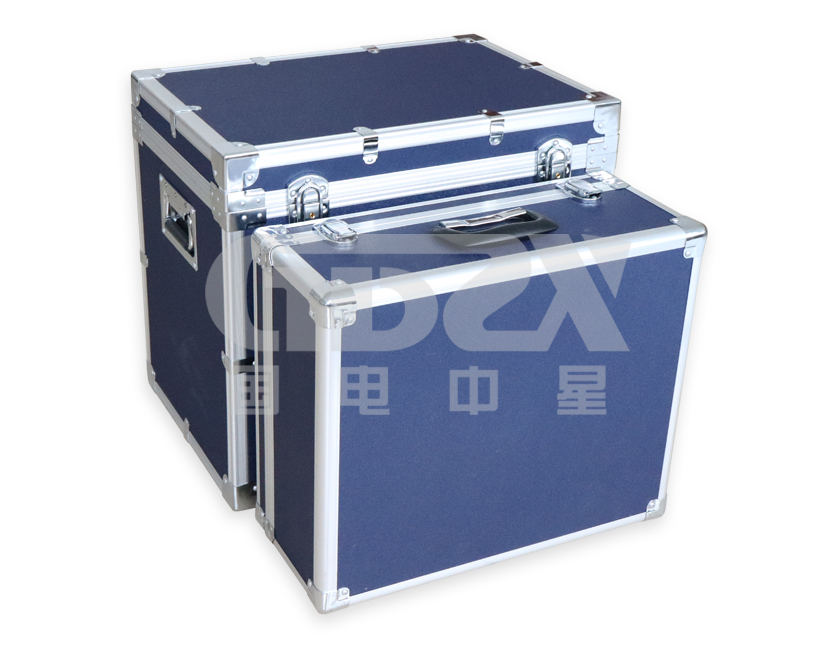

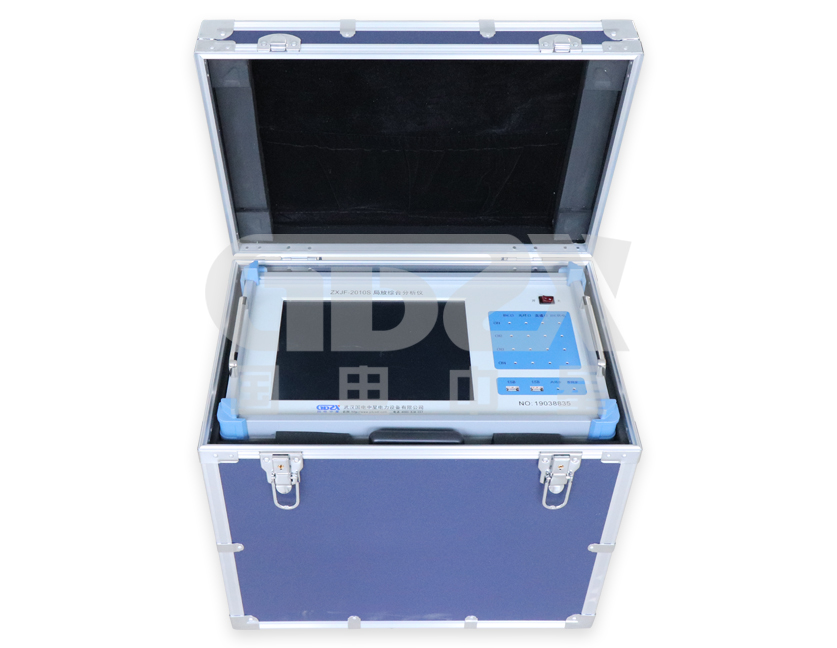

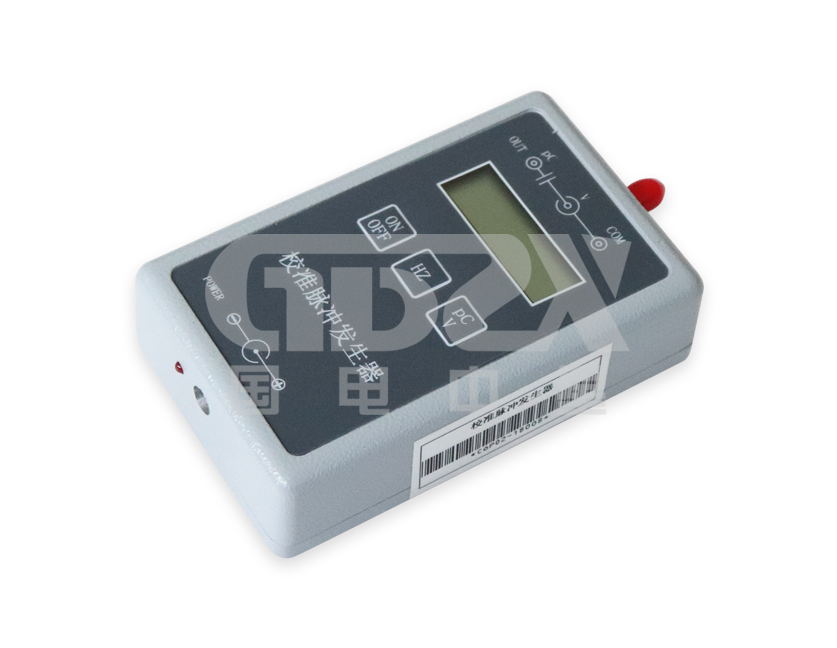

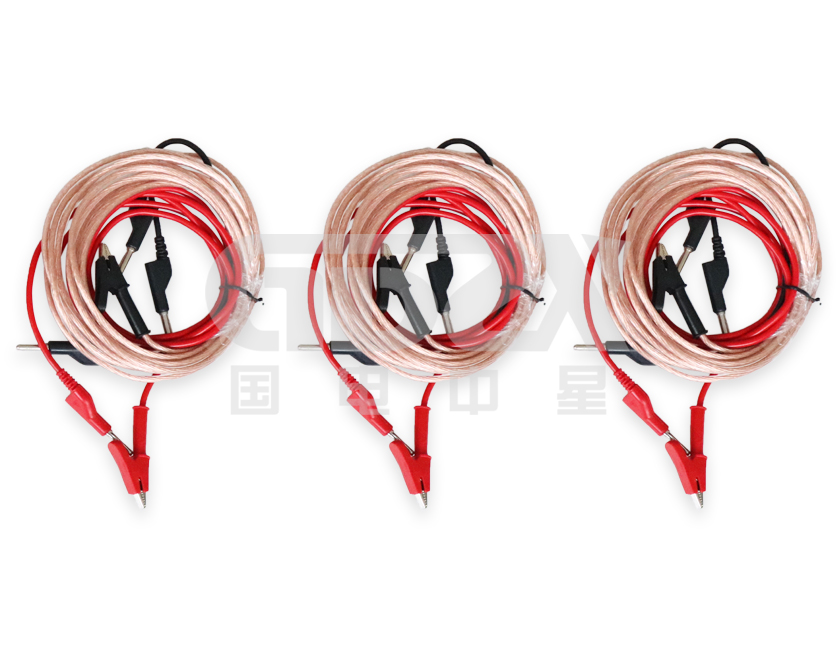

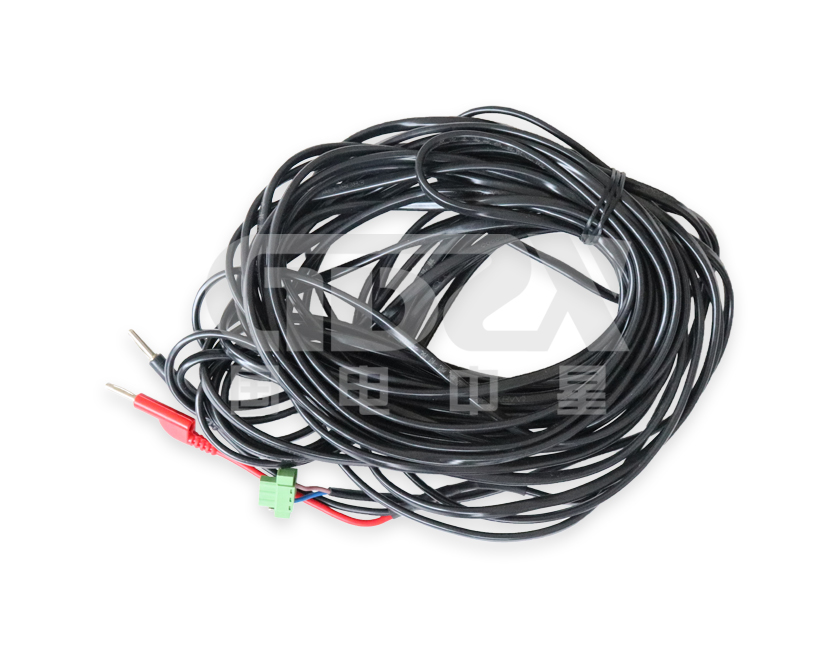

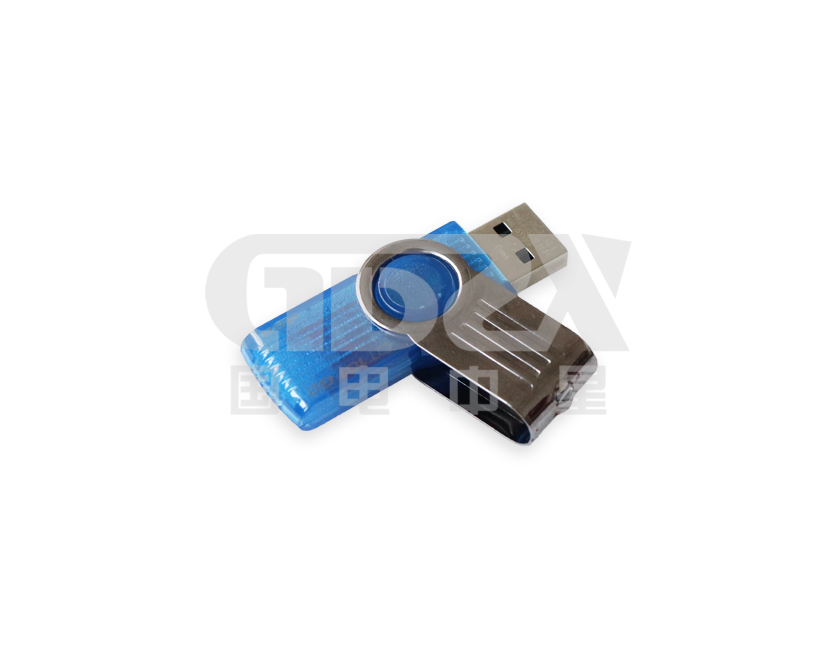

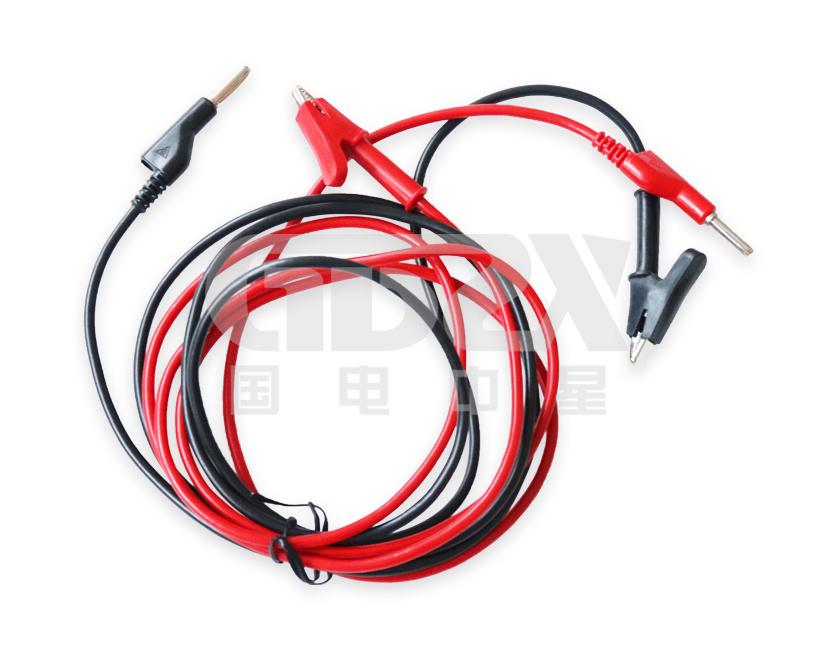

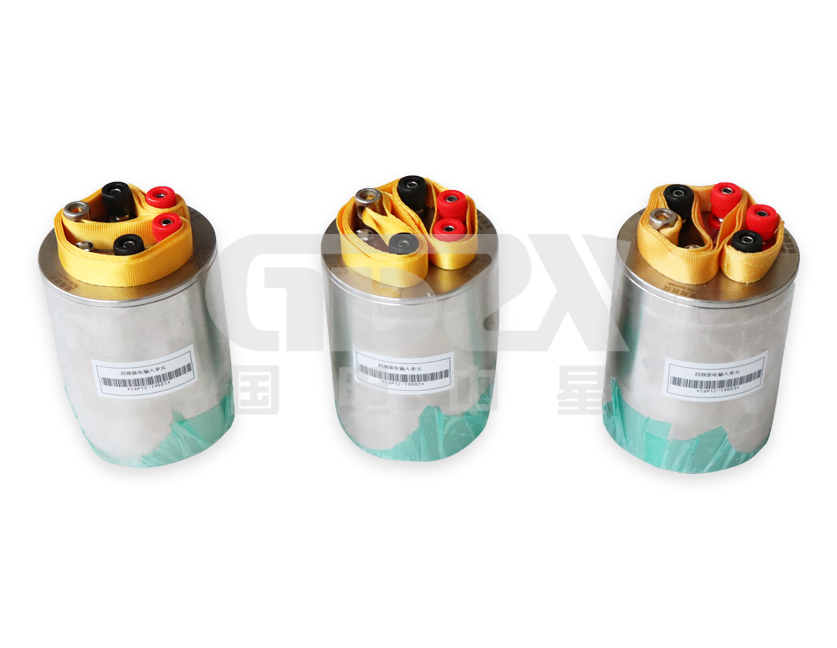

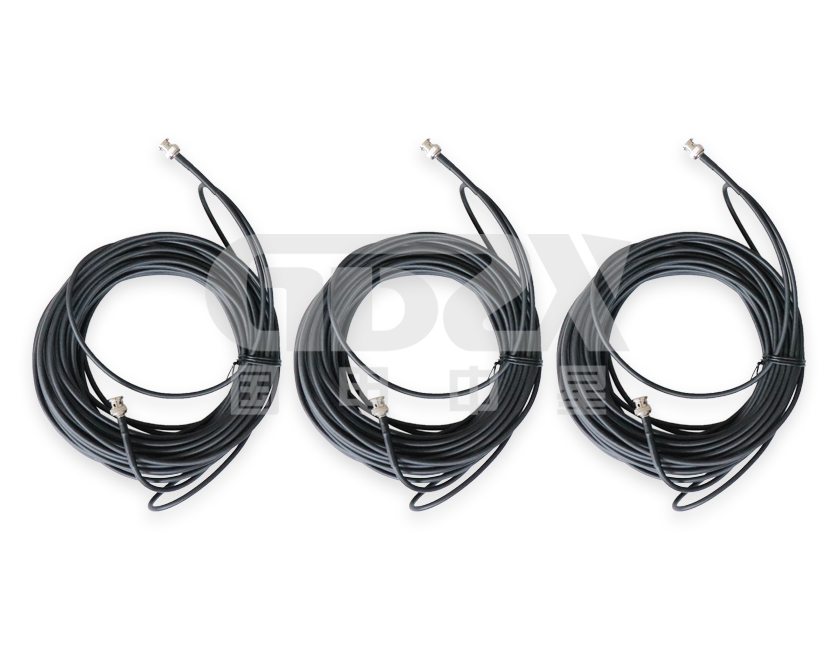

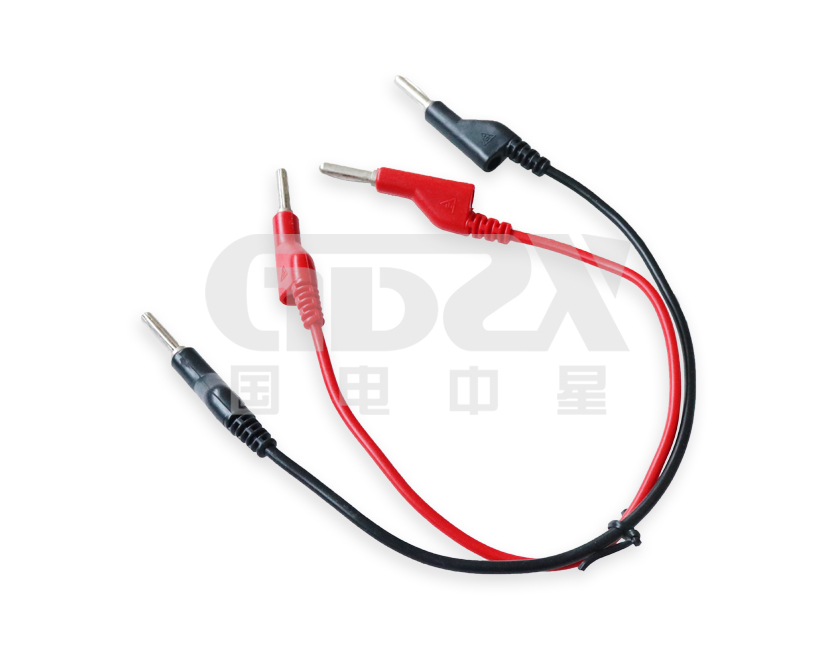

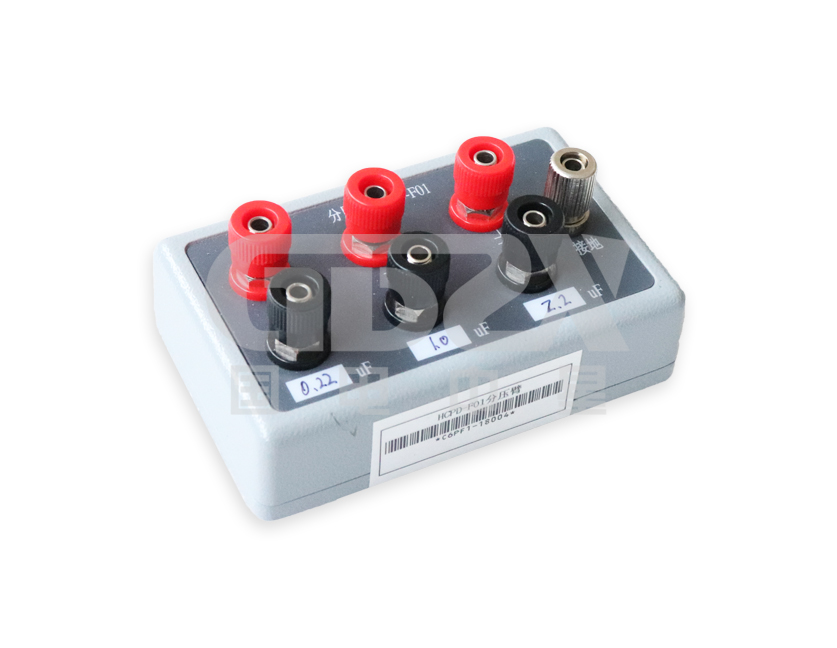

产品图集

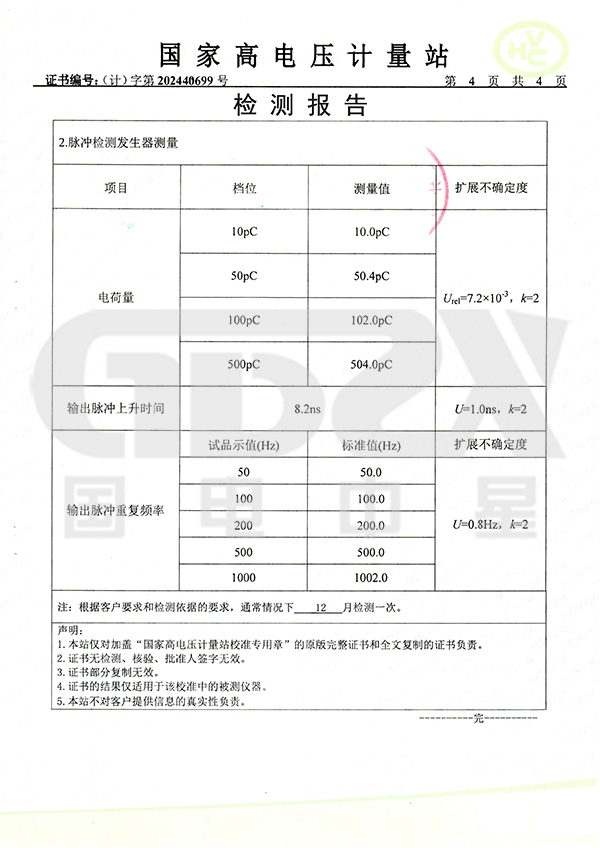

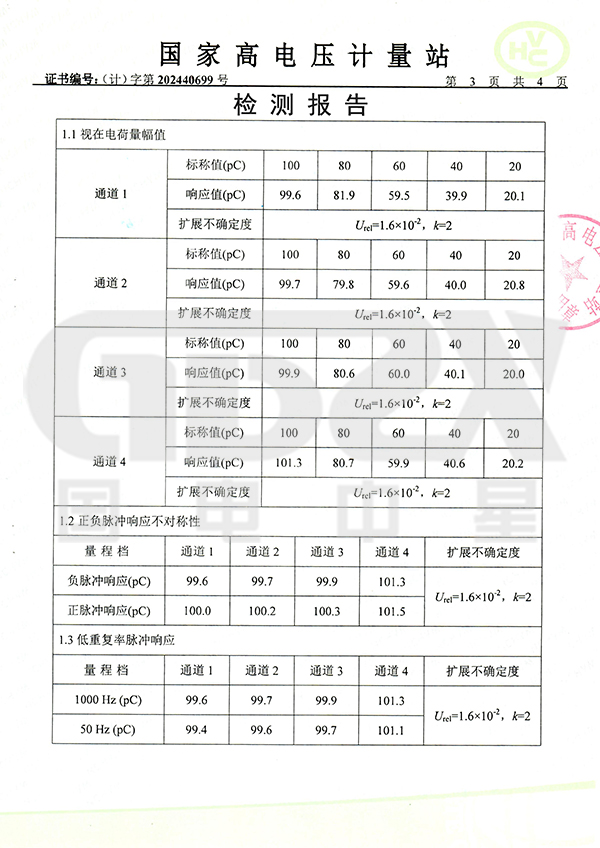

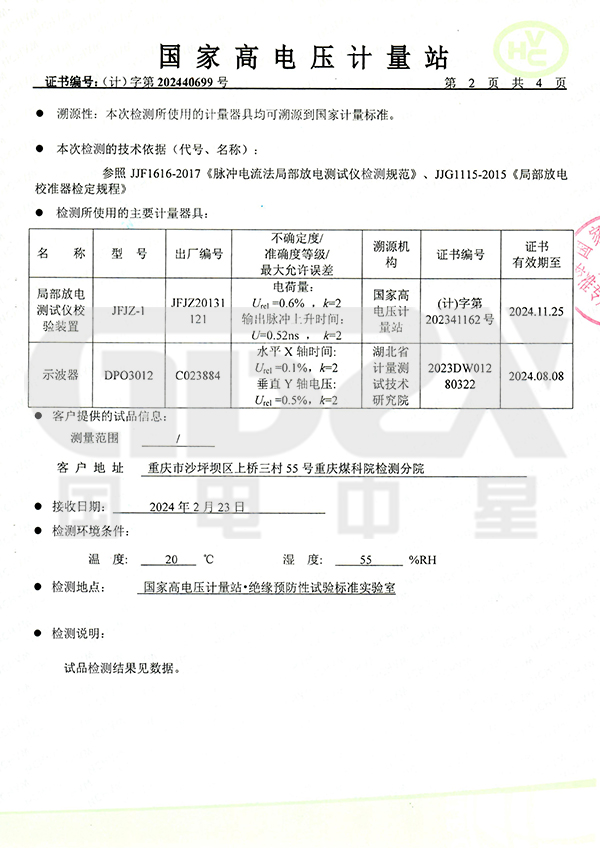

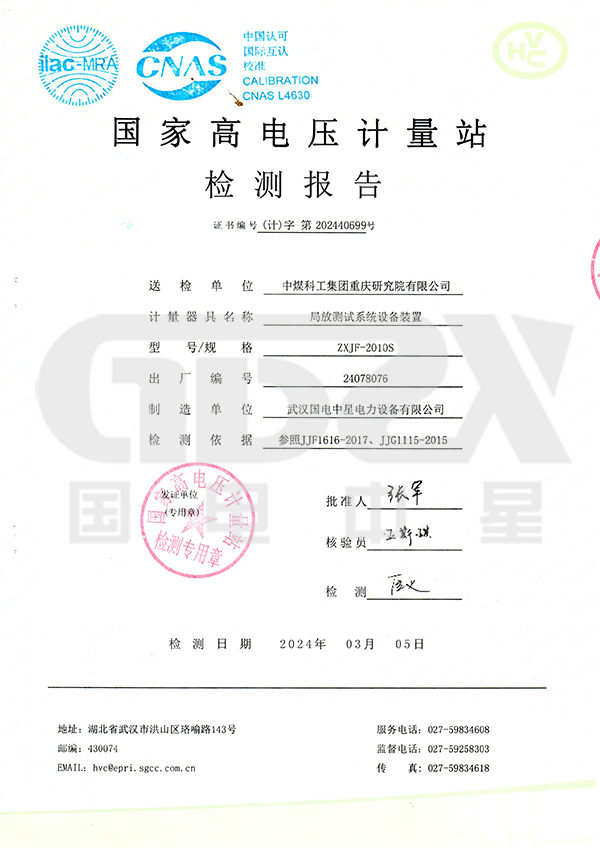

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
