ZXPD-4系列多功能局部放电检测仪深度解析与对比

在电力系统安全运行的核心领域，高压开关柜、变压器、GIS、电缆等关键设备的绝缘状态如同设备的“生命线”。传统检测手段（如单一超声波检测仪、独立红外热像仪或功能局限的局放测试设备）往往存在检测维度单一、需要停电配合、效率低下、数据难以关联分析等痛点。ZXPD-4系列多功能局部放电检测仪的出现，标志着绝缘状态检测技术迈入集成化、智能化、高效化的新阶段。

一、 技术突破：多原理融合与宽频域覆盖

ZXPD-4的核心优势在于其强大的多传感器融合能力与超宽频带覆盖，彻底打破了传统单一检测手段的局限：

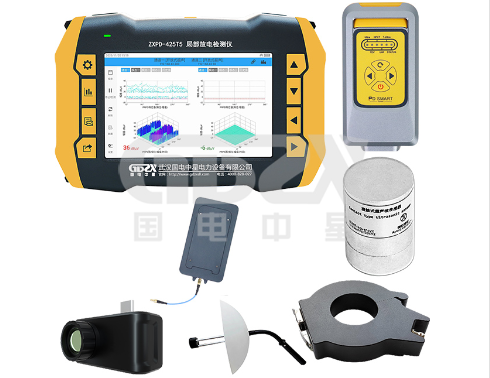

1.内置双核心，外延无限可能：

内置传感器： 标配高灵敏度超声波传感器（接触/非接触）与暂态地电压（TEV）传感器，无缝覆盖开关柜、环网柜等设备局部放电产生的机械振动信号及内部放电耦合到柜体表面的电磁脉冲信号。

外接扩展： 提供专用接口，灵活外接变压器高频电流互感器（HFCT）、GIS特高频（UHF）传感器、电缆高频传感器等，轻松应对变压器（含干变）、GIS组合电器、架空线及电力电缆等复杂设备的检测需求。这种设计彻底替代了以往需要携带多种单一功能检测仪的繁琐模式。

2.超宽频带，洞悉放电全貌：
      仪器测试带宽覆盖30kHz ~ 2.0GHz 的惊人范围，这使其能够兼容并精准捕捉不同放电类型、不同传播路径产生的、跨越多个数量级的电磁频谱信号：

地电波(TEV)： 3-100MHz (精度±1dB, 范围0-70dBmV)

接触式超声波： 20-200kHz (精度±1dB, 范围-6dBμV 至 68dBμV)

非接触式超声波： 中心频率40kHz (精度±1dB, 范围-6dBμV~70dBμV)

特高频(UHF)： 300-2000MHz (精度±1dB, 范围0-70 dBmV, 灵敏度2.4V/m)

高频(HFCT)： 3-30MHz (灵敏度≤50pC, 传输阻抗9.9mV/mA)
这种全频段覆盖能力是单一原理设备（如仅支持TEV或仅支持超声波）无法比拟的，为技术人员提供更全面、更准确的放电特征信息，显著降低误判和漏检率。

二、 革命性优势：非侵入、高效率、强诊断

1.非侵入式在线检测：
ZXPD-4采用完全非侵入式的检测方式，测试过程无需设备停电，也无需额外配置笨重且存在安全风险的高压试验源。这极大降低了检测工作的安全风险和组织复杂度，实现了对设备运行状态的真实、实时评估，尤其适合状态检修(CBM)的需求。对比传统需要配合停电和高压试验的离线局放检测方法，效率提升数倍以上。

2.红外热成像智能融合（可选高配）：
       可选配高性能红外热成像模块（分辨率384×288，测温范围-20℃~400℃，精度±2℃），将设备表面不可见的温度分布转化为直观的可见光图像。红外检测不受可见光影响，非接触、可穿烟透雾，是发现电气连接不良、过载、内部损耗等导致发热故障的黄金标准。ZXPD-4将局放检测与红外测温集成于一体，使技术人员能在一次检测中同时捕捉绝缘劣化（放电）和过热隐患这两类最常见的设备缺陷，实现“电-热”双维度的综合诊断。这解决了传统工作中需要分别使用局放仪和红外热像仪进行两次检测、数据难以同步关联的问题，大幅提升综合诊断效率和准确性。

3.智能诊断与高效管理：

7英寸高清触摸屏(1280*800) 提供直观的人机交互界面，实时显示多通道信号波形、频谱图、PRPD/PRPS图谱以及红外热像图。

热点追踪与图像色彩分析 功能可快速定位异常发热区域，结合局放信号特征，高效、准确地锁定故障点。

内置数据管理软件方便对不同设备、不同时间的检测数据进行存储、对比、趋势分析，为设备状态评估和寿命预测提供坚实依据。告别纸质记录和分散数据管理的低效模式。

三、 硬核性能与可靠保障

核心性能： 12bit高采样精度确保信号细节；支持内/外同步满足不同场景需求。

连接与扩展： 丰富的接口（USB充电/数据、外部传感器、Wifi、网口、蓝牙）和标配大容量SD卡(16G~64G)保障数据自由传输与存储。

坚固便携： ABS外壳，仅重1.3kg，体积紧凑(248*165*55mm)，专为现场设计。

持久续航： 5000mAh大容量锂电池支持约6小时连续工作，100~240VAC宽电压充电器全球适用。

环境适应性： 宽工作温度范围(-35℃~50℃)，适应电力现场复杂环境。

四、 典型应用场景对比优势

ZXPD-4系列多功能局部放电检测仪并非简单的功能叠加，而是通过深度集成多物理量传感（声、电、磁、热）、覆盖超宽检测频段、实现真正非侵入在线检测，为电力设备绝缘状态监测树立了新的标杆。其革命性地解决了传统检测方法效率低、维度窄、数据割裂的痛点，将检测时间大幅压缩，将诊断维度显著拓宽，将数据价值深度挖掘。对于追求高效、精准、全面掌握设备健康状态的技术人员而言，ZXPD-4是不可或缺的智能化专业工具，是推动状态检修向更高水平发展的强大引擎。熟练掌握并应用ZXPD-4，将极大提升电网设备隐患的早期发现能力和故障诊断精准度，为电力系统的安全、稳定、高效运行提供坚实保障。
