FRB-100kVE交直流分压器在高压精密测量中的技术实践

在电力系统试验、高压设备研发及日常运维中，工频交流与直流高电压的精准、安全测量始终是核心挑战。传统高压测量设备常受限于精度不足、抗干扰能力弱、笨重或存在安全隐患（如油浸式设备的漏油风险）。FRB-100kVE交直流分压器的诞生，标志着高压测量技术向精密化、固态化、智能化迈出了关键一步。

一、 核心架构与技术突破

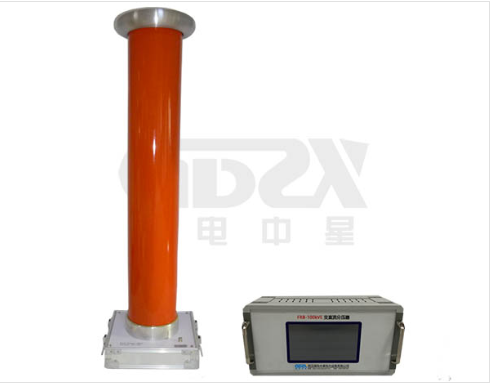

FRB-100kVE采用经典的分压器结构（高压臂+低压臂），由高压分压器本体与低压显示表通过3米高品质同轴电缆连接。其技术核心在于材料科学、精密电子与结构设计的融合：

1.精密传感核心：

高压臂： 采用精密高压薄膜电容与精密高压玻璃釉电阻组合。薄膜电容提供优异的频率特性和稳定性，玻璃釉电阻则保障了高阻值下的可靠性和温度特性。这种组合实现了高达100MΩ的输入阻抗，大幅降低测试电流，减少对被测系统的影响，同时自身功耗极小，从源头上提升了测量精度（AC 0.2%， DC 0.5%）与长期稳定性。

低压臂 & 信号处理： 高性能运算放大器（OP）进行信号调理放大，结合新型双积分式AD采样技术，显著提升信号的信噪比和转换精度。最终通过触摸屏以0.001kV的分辨力直观呈现，彻底取代了传统笨重、易受环境影响的静电电压表。

2.卓越的抗干扰屏障：

电场优化： 铝合金均压球经特殊工艺处理，表面极其光滑，有效改善电场分布，消除尖端放电隐患，提升数据可靠性。

全方位屏蔽： 低压仪表采用全金属封闭结构，高压分压器与低压表间使用高品质屏蔽同轴电缆连接。这种“双重堡垒”式设计，有效隔绝空间电磁干扰和高压耦合干扰，确保信号传输路径纯净，实现高线性度与稳定度，尤其适用于复杂的现场电磁环境。

3.本质安全与可靠保障：

固态绝缘革命： 摒弃传统的油浸绝缘，高压臂采用美国杜邦高性能干式介质材料，通过特殊工艺真空灌封。这不仅彻底消除漏油风险，还使结构更紧凑（Ф195×1035mm）、重量大幅减轻（仅8.8kg），同时将内部局部放电量降至极低水平，可靠性显著超越油浸式产品。

安全分离设计： 高压分压器与低压显示仪表物理分离（通过3米电缆连接），操作人员可远离高压区域进行读数，本质安全。

二、 实战效能对比：FRB-100kVE 的差异化优势

三、 面向未来的应用价值

1.电力系统现场试验： 为开关柜、变压器、GIS、电缆的耐压试验、局放试验提供高精度、抗干扰的基准电压测量，是试验数据权威性的关键保障。

2.电气设备制造质检： 在生产线上对高压元器件、绝缘材料、成套设备进行快速、精确的工频/直流高压参数验证。

3.科研与计量： 其高精度和稳定性，可作为实验室次级标准或传递标准，用于校准其他高压测量设备。

4.智能化运维： 触摸屏操作、自动量程切换、清晰直观的数据显示，显著降低技术门槛，提升运维效率与规范性。

FRB-100kVE交直流分压器绝非简单的参数升级，它代表了高压测量技术的一次系统性革新。其融合精密薄膜电容/玻璃釉电阻、高性能OP与双积分AD采样、杜邦干式绝缘封装、全域电磁屏蔽及铝合金轻量化结构等核心技术，成功解决了传统设备在精度、抗扰、安全、便携、易用等方面的固有缺陷。对于追求测量数据精准可靠、试验过程安全高效、设备轻便易用的电力技术人员而言，FRB-100kVE是高压测量领域当之无愧的标杆工具，其设计理念与实现方案，为高压测量设备的未来发展提供了明确的技术路径。
