探析直流高压发生器选型：以ZGF系列技术指标与性能特点为核心

在电力预防性试验领域，直流高压发生器是检验氧化锌避雷器、电力电缆、变压器、发电机等关键设备绝缘强度的核心仪器。一款性能卓越、稳定可靠的直流高压发生器，对于保障电网安全、提高试验效率至关重要。面对市场上琳琅满目的产品，技术人员如何精准选型？本文将以经典的ZGF系列直流高压发生器为例，深度解析其技术参数与性能特点，为各位同仁的设备选型与技术学习提供参考。

一、 ZGF系列产品定位与设计标准

ZGF系列并非单一型号，而是一个完整的产品家族。它严格遵循中国电力行业标准 DL/T848.1-2004《直流高压发生器通用技术条件》 进行设计与制造，并通过了权威机构的型式试验。这意味着该系列产品在安全性、可靠性及测试精度上有着坚实的标准背书，其测试结果具备高度的权威性和可比性，是电力、工矿、冶金、钢铁等企业动力部门进行直流耐压和泄漏试验的理想选择。

二、 从技术指标看ZGF系列的型号划分与选型逻辑

技术人员选型时，首要关注的是设备的输出能力能否满足测试对象的要求。ZGF系列通过清晰的型号命名（如60/2, 200/5等）和详实的参数表，提供了极强的可操作性。

核心参数对比分析：

选型指南：

• 1，电压选择：依据被试品的最高试验电压（通常为额定电压的2-2.5倍）上浮一定余量来选择发生器电压等级。

  2，电流选择：这是关键。对于像氧化锌避雷器这样需要测量1mA下参考电压（U1mA）的设备，2mA电流已足够。但对于长电缆、大型变压器等电容量大的被试品，在加压瞬间会产生巨大的充电电流，必须选择更大电流（如5mA或10mA） 的型号，否则电压无法升至预定值，甚至可能损坏设备。ZGF系列提供的2mA, 5mA, 10mA三档电流选项，完美覆盖了从精密测量到大容量负载的不同场景。


• 三、 ZGF系列相较于传统或其他品牌产品的性能优势对比

除了看输出能力，内在性能才是衡量设备优劣的关键。ZGF系列在设计和工艺上体现了多项优势：

1. 1，高稳定性与低纹波（≤3%）：

• 对比劣势：传统模拟电路或硅堆倍压的发生器，输出电压易受电网波动影响，纹波系数较大，在进行微安级泄漏电流测量时干扰大，读数跳动，影响判断。

• ZGF优势：采用PWM脉宽调制技术和大功率IGBT器件，结合电压大反馈技术，实现了极高的输出电压稳定度和极低的纹波系数（≤3%），确保即使在测量极小泄漏电流时，数据也清晰稳定，准确性高。

  2，高精度调节与卓越用户体验：

• 全量程平滑调压，调节精度≤0.5%，避免了跳变电压对试品的冲击。

• 零起升压：升压电位器从零开始，升压过程平稳，安全可靠。

• “0.75UDC1mA”一键功能：这是针对氧化锌避雷器试验的独家利器。按下后自动将电压降至75%的U1mA值，无需人工计算和调节，极大简化了操作流程，减少了人为误差，精度可达±(2%±2个字)。

2. 3，安全保护的直观性与可靠性：

• 过压保护采用拔码开关设定，设定值一目了然，误差仅±2%。相比某些需要进入复杂菜单设定的数字式设备，这种“物理式”设定在嘈杂的试验现场更不易出错，可靠性更高。

  4，工艺与便携性设计：

• 机箱采用铝合金材质，坚固且轻便。

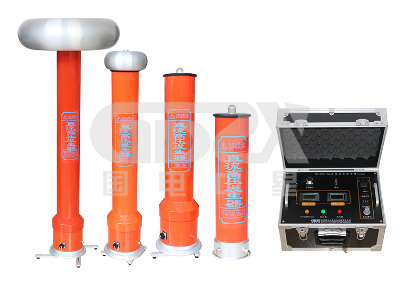

• 倍压筒采用新型特种绝缘材料，在保证电气性能和防潮能力的同时，显著减轻了重量。例如，120kV/5mA的倍压筒重量仅8kg，在同等功率等级的设备中极具便携优势。

四、 结论与总结

综合来看，ZGF系列直流高压发生器是一款设计成熟、性能过硬、选择丰富的标准型产品。它在输出精度、稳定性、纹波系数、专项功能（0.75UDC） 以及安全保护等核心性能指标上，都表现出色，完全满足乃至超越了行业标准的要求。

对于技术人员而言，在选择直流高压发生器时，不应只关注最高电压和价格，更应像剖析ZGF系列一样，深入考察其：

• ●   输出电流是否匹配试品容量；

• ●   纹波系数是否足够小；

• ●   电压调节和稳定精度是否够高；

• ●   安全保护功能是否完善且易用；

• ●   是否具备针对特定试验（如避雷器）的便捷功能。

ZGF系列直流高压发生器在这些方面树立了一个良好的标杆，理解了它的技术内涵，也就掌握了直流高压发生器选型的技术要义。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
