精度、效能与便携性的融合：深度剖析ZX-703微机继电保护测试仪的技术优势

在电力系统的安全稳定运行中，继电保护装置扮演着“忠诚卫士”的角色。而确保这位“卫士”时刻保持敏锐和准确的，正是各类继电保护测试仪。随着微机保护技术的普及和电网复杂性的增加，市场对测试仪的性能、功能和智能化水平提出了更高要求。传统的单一功能测试仪已难以满足综合化、高精度的测试场景，而高端大型测试系统则面临成本高昂、移动不便的挑战。

本文将围绕 ZX-703 微机继电保护测试仪 的核心性能，通过与传统测试设备及高端大型测试系统的对比，深度剖析其如何在精度、效能与便携性之间取得卓越平衡，为技术人员在设备选型和现场应用提供有价值的参考。

一、 核心性能对比：超越传统，比肩高端

1. 1，输出能力与精度：从“够用”到“精准”

• ●    对比传统设备： 传统测试仪常存在输出功率不足、精度一般（通常在0.5级）、波形失真大等问题，在测试大电流继电器或要求高精度测量的场合力不从心。

• ●    ZX-703 优势： 其采用 “新型高保真功放” 和 “高速高性能数字信号处理器（DSP）” ，实现了0.2% 的交流输出精度（主量程）。三相电流并联输出高达120A，电压输出线电压达240V，且支持交直流一体化直接输出。这意味着它不仅能轻松应对常规电磁型继电器，更能精准测试各类微机保护装置，输出波形纯净，可靠性远超传统设备。

2. 2，功能覆盖范围：从“单一”到“全能”

• ●    对比传统设备： 过去，测试不同功能的继电器可能需要多台设备：毫秒仪、调压器、移相器等，接线复杂，效率低下。

• ●    ZX-703 优势： 它是一台真正的“全能型”选手。产品简介中列举的电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率等几乎所有常见继电器及微机保护的测试，一台ZX-703即可完成。其0~20次谐波叠加、频率可变（联机0-1000Hz）、相位灵活调节（0~360°，精度<0.5°） 的能力，使其能够模拟各种复杂的故障工况，这是传统单一设备无法比拟的。

二、 操作体验与智能化：从“繁琐”到“ intuitive（直观）”

1. 1，人机交互：革命性的“旋转鼠标”设计

• ●    对比高端系统： 许多高端测试系统功能强大但操作复杂，需要经过专业培训，学习成本高。虽然连接电脑后软件功能强大，但单机操作往往不便。

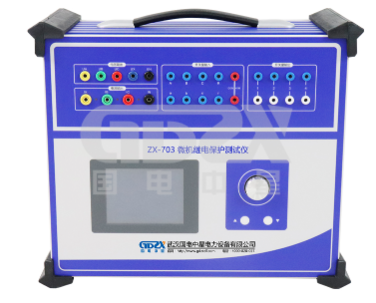

• ZX-703 优势： 它创新性地采用了 “旋转鼠标”控制器 和大屏幕高分辨率图形液晶显示屏，实现了单机独立运行下的全中文可视化操作。技术人员无需携带电脑，即可在现场完成绝大多数测试项目的设定和执行，操作逻辑直观，被形象地称为 “傻瓜式”操作 ，极大提升了现场工作效率。

2. 2，双模式运行：兼顾灵活与深度

• ●    单机模式： 满足现场绝大部分快速测试、巡检和定检需求，轻便灵活。

• ●    联机模式（联接电脑运行）： 通过Windows软件平台，可以执行更复杂的整组试验、定值扫描、故障回放等任务。软件支持实时存储数据、显示矢量图、绘制故障波形和生成报表，满足了自动化、高标准测试的需求。这种设计兼具了小型仪的便携性和大型系统的深度分析能力。

三、 工程适用性：为现场而生的设计

1. 1，便携性与供电：

• ZX-703采用主机一体化单机结构，重量仅15kg，体积小巧，非常适合移动变电站、现场检修等流动试验场合。仅需交流220V电源即可工作，降低了现场取电门槛。相比之下，大型测试系统往往体积庞大、沉重。

  2，丰富的接口与独立电源：

• 提供8路开入量和4路开出量，且输入接点智能兼容空接点与电位接点，无需额外转换，方便对接各种保护装置。

• 内置独立专用直流电源（110V/220V, 1.5A），可直接为保护装置供电，省去了额外携带直流电源的麻烦，这是很多同类设备不具备的贴心设计。

2. 3，可靠性设计：

• 合理的散热结构、完善的保护措施及电源软启动，保证了设备在长时间、大负荷输出下的稳定性和安全性，体现了其作为专业工具的可靠性。

结论与总结

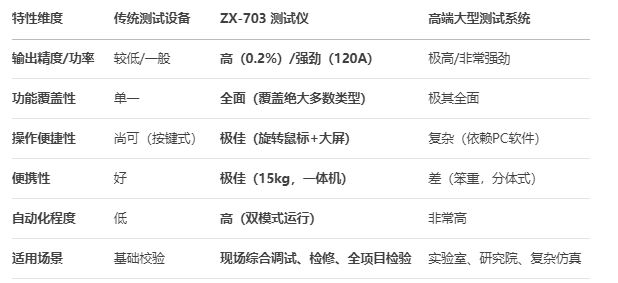

通过以上对比分析，我们可以清晰地看到 ZX-703 微机继电保护测试仪 的产品定位和技术价值：

     总而言之，ZX-703 微机继电保护测试仪并非追求极致的参数堆砌，而是深刻理解了现场技术人员的工作痛点，在精度、功能、易用性、便携性及成本之间找到了一个绝佳的平衡点。它成功地将原本只有大型系统才具备的高性能，浓缩到了一台轻便的一体化设备中，是进行日常保护装置检定、复杂故障模拟和现场整组试验的“利器”，其高性价比的特性使其成为各级电力试验单位、继保班组和技术人员的理想选择。
     国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
