技术革新与效率飞跃：ZXR-1A直流电阻测试仪与传统电桥的深度对比解析

在电力设备的预防性试验与交接试验中，变压器绕组、电机、电缆等感性负载的直流电阻测量是一项至关重要的工作。它能够有效发现绕组匝间短路、接头虚接、分接开关接触不良等隐蔽缺陷。长期以来，这项测试工作主要由传统的直流单臂电桥（QJ23）和双臂电桥（QJ44）承担。然而，随着技术发展，传统电桥的诸多弊端日益凸显。本文将深度解析ZXR-1A直流电阻测试仪如何以革命性的技术，全面超越传统电桥，提升测试工作的效率与可靠性。

一、 效率之战：从“小时级”到“秒级”的跨越

• •     传统电桥之困：
  传统电桥采用手动调节平衡的原理，其测量过程完全依赖于操作人员的经验和耐心。对于大型电力变压器等大电感设备，其巨大的电感会严重阻碍直流电流的稳定，需要漫长的充电时间（通常长达数十分钟甚至数小时）才能达到稳定状态，之后才能进行精细的平衡操作。整个流程耗时费力，严重制约了现场工作效率。

• •     ZXR-1A的解决方案：
  ZXR-1A的核心优势之一就是极致的测试速度。它采用先进的开关电源技术和恒流源技术，可输出高达1A的大电流。强大的电流能有效加速铁芯磁饱和，迅速克服电感惯性，将漫长的充电过程缩短至几秒到十几秒。同时，仪器具备自动消弧和测量功能，无需人工干预，一键即可得到稳定读数。其“比电桥快几百倍”的宣传并非虚言，这将技术人员从漫长的等待中彻底解放出来。

二、 精度与可靠性：从“人工艺术”到“工业科技”

• •     传统电桥之困：
  电桥的测量精度极易受到人为因素和环境因素的影响。操作者的手法、眼神判断、电池电压的稳定性、环境电磁干扰等都会直接影响最终的平衡点和读数精度。其分辨率有限，在测量微欧级电阻时显得力不从心。

• ZXR-1A的解决方案：

1. •     恒流源与四端子法： ZXR-1A采用恒流源技术，确保在整个测试过程中，施加于试品的电流高度稳定，不受负载变化和电池电压跌落的影响。结合四端子测量法（Kelvin接法），彻底消除了测试线和接触电阻对测量结果的影响，从原理上保证了微电阻测量的准确性。

2. •     高精度显示与抗干扰： 仪器采用四位半LCD液晶显示，分辨率高达1μΩ，精度为0.5级，远超传统电桥。LCD屏幕克服了LED在阳光下无法看清的缺点，适应各种现场环境。内部优质的进口元器件和抗干扰设计，确保了测量数据的稳定可靠和重复性好，消除了人为误差。

三、 便携性与易用性：从“实验室”到“任何现场”

• •     传统电桥之困：
  传统电桥通常需要外接干电池或稳压电源，设备本身和配套物件繁多，体积重量不占优势，且操作步骤繁琐，不适合在复杂的野外或高空作业环境中使用。

• •     ZXR-1A的解决方案：

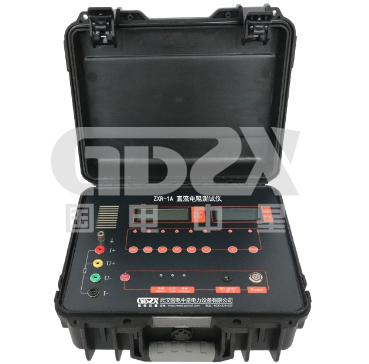

  ZXR-1A是一款真正的现代化便携式仪器。它内附可充电电池组，支持交直流两用供电，一次充电可进行上百次测量。其集成化设计（尺寸：335×275×175mm，重量：2.8kg）极大地方便了携带和移动。操作界面简洁直观，测试人员只需接好线，按下测试键，即可获取结果，大大降低了操作门槛和劳动强度。

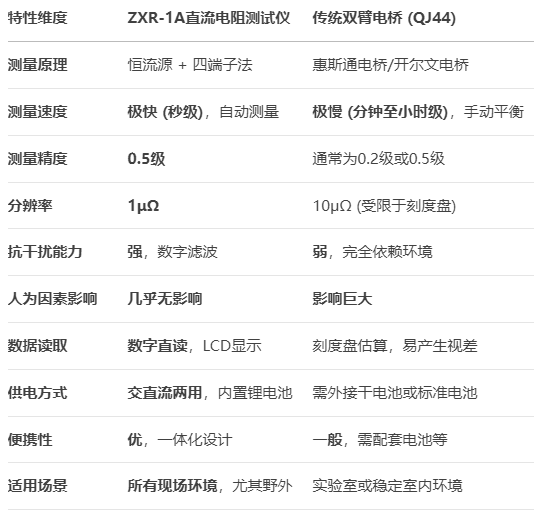

四、 技术指标对比一

结论与建议

综上所述，ZXR-1A直流电阻测试仪在测量效率、精度、可靠性、便携性和操作体验上，对传统直流电桥实现了全方位的代际超越。它不仅仅是简单的工具替换，更是测试方法论的技术升级。

对于广大电力试验技术人员而言，采用ZXR-1A这类现代直流电阻测试仪，意味着：

• •     大幅提升工作效率，缩短设备停电时间。

• •     确保数据准确可靠，为设备状态评估提供坚实依据。

• •     降低工作强度，简化操作流程，减少对高级技工经验的依赖。

• •     拓展测试场景，能够轻松应对各种苛刻的现场环境。

因此，无论是用于变压器的例行试验，还是故障排查中的快速诊断，ZXR-1A都应是技术团队的首选工具。建议在预算允许的情况下，积极淘汰老旧的传统电桥，拥抱新技术带来的效率与可靠性红利，为电力系统的安全稳定运行提供更有力的技术保障。
