水内冷发电机直流耐压试验的技术革新：ZGF-S系列智能发生器与传统方案的对比分析

在电力系统的预防性试验中，水内冷发电机的直流耐压和泄漏电流试验是检验其绝缘状态的关键手段。传统试验方法因设备繁多、接线复杂、效率低下且存在安全隐患，一直困扰着现场技术人员。本文将深入对比分析新一代ZGF-S系列水内冷发电机通水直流高压发生器与传统分体式试验装置的技术差异，阐述其革新优势，为技术人员的设备选型与试验操作提供参考。

一、 传统试验方案的困境与挑战

在ZGF-S系列问世之前，完成一次水内冷发电机的直流耐压试验，通常需要组装一个“庞杂”的系统：

• 设备繁冗： 试验变压器、调压器、高压硅堆、稳压电容、保护电阻、直流高压分压器、多个量程的微安表（μA表）和毫安表（mA表），以及专门用于抵消发电机内冷水极化电势的补偿装置。

• 接线复杂： 上述各单体设备需要通过大量高频高压线缆连接，接线点众多。这不仅耗时费力，更因线缆接头多，极易引入干扰或导致接触不良，影响测量准确性，甚至埋下放电、击穿的安全隐患。

• 操作繁琐且风险高： 试验过程中，需要多人配合，分别操作调压器、观察多个表计并记录数据。特别是在读取微安表数据时，需要人工计算极化电势并进行补偿，过程繁琐且对人员技术水平和经验要求高。整个系统保护功能分散，可靠性差。

• 体积庞大、移动不便： 整套设备重量大，搬运困难，尤其在对空间有限的现场（如发电机厂房）进行试验时，极为不便。

二、 ZGF-S系列的集成化智能革新

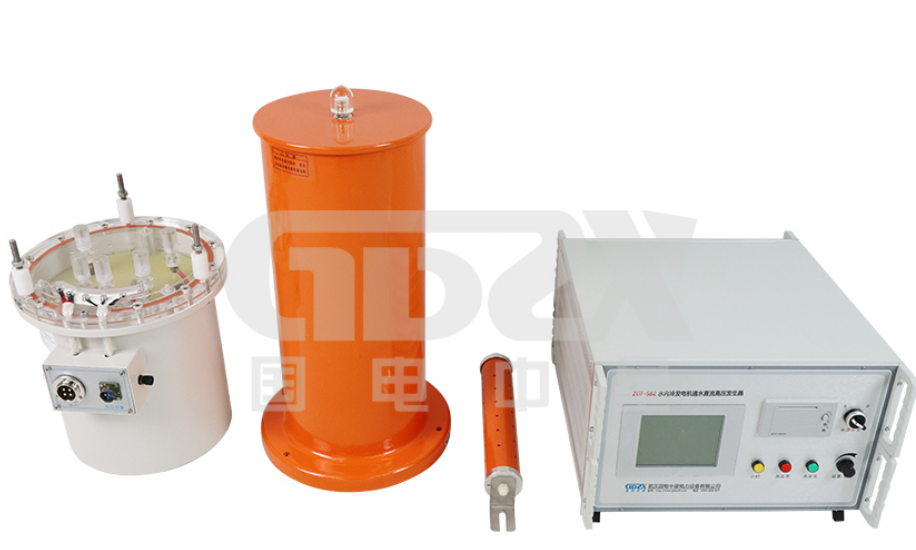

ZGF-S系列水内冷发电机通水直流高压发生器基于“低压屏蔽”原理，采用了高度集成化和智能化的设计理念，从根本上解决了传统方案的痛点。

1. 极简集成，重塑试验形态

• 对比： 将传统方案中近十种分散的单部件，全部集成于一个控制箱和一个倍压筒（高压发生单元） 之中。

• 优势： 实现了真正的“一体机”操作。现场只需连接两根电缆（控制箱与倍压筒之间的连接电缆、以及倍压筒输出至发电机的电缆），接线极其简单，大幅减少了接线错误概率，准备工作时间缩短80%以上。设备重量显著降低，移动转场轻松自如。

2. 智能控制，提升操作体验与数据准确性

• 对比： 取代了手动机械调压器和分散的指针式表计。

• 优势：

• 电子调压与数字显控： 采用电子式调压，电压升降平稳、精确。电压、电流值均在液晶屏上直接数字显示，无需换算，读数直观、准确，消除了人为判读误差。

• 自动极化电势补偿： 这是针对水内冷发电机试验的核心优化。设备内置自动极化补偿功能，无需人工计算和操作补偿装置，系统自动完成补偿，极大简化了步骤，并显著提高了泄漏电流测量的准确性。

• 智能化功能： 内置一分钟定时及提示功能，严格契合试验规程要求，到时自动提醒，规范了试验流程，避免了人为计时误差。

3. 多重保护，筑牢安全屏障

• 对比： 传统方案保护功能薄弱或需要外接。

• 优势： ZGF-S系列集成了过压、过流、短路、零位启动等多重智能保护功能。这些保护由内部电子电路实时监控，响应速度快、可靠性高，能有效在故障萌芽阶段切断输出，全方位保障试品和人员设备的安全。

4. 中频倍压技术，优化输出品质

• 对比： 传统工频技术电压波纹系数大，稳定性稍差。

• 优势： 采用中频倍压技术，产生的直流高压波纹系数更小，电压更稳定。这使得在测试过程中电压波动小，泄漏电流读数更稳定，获得的试验数据更真实、可靠，为准确判断发电机绝缘状况提供了坚实基础。

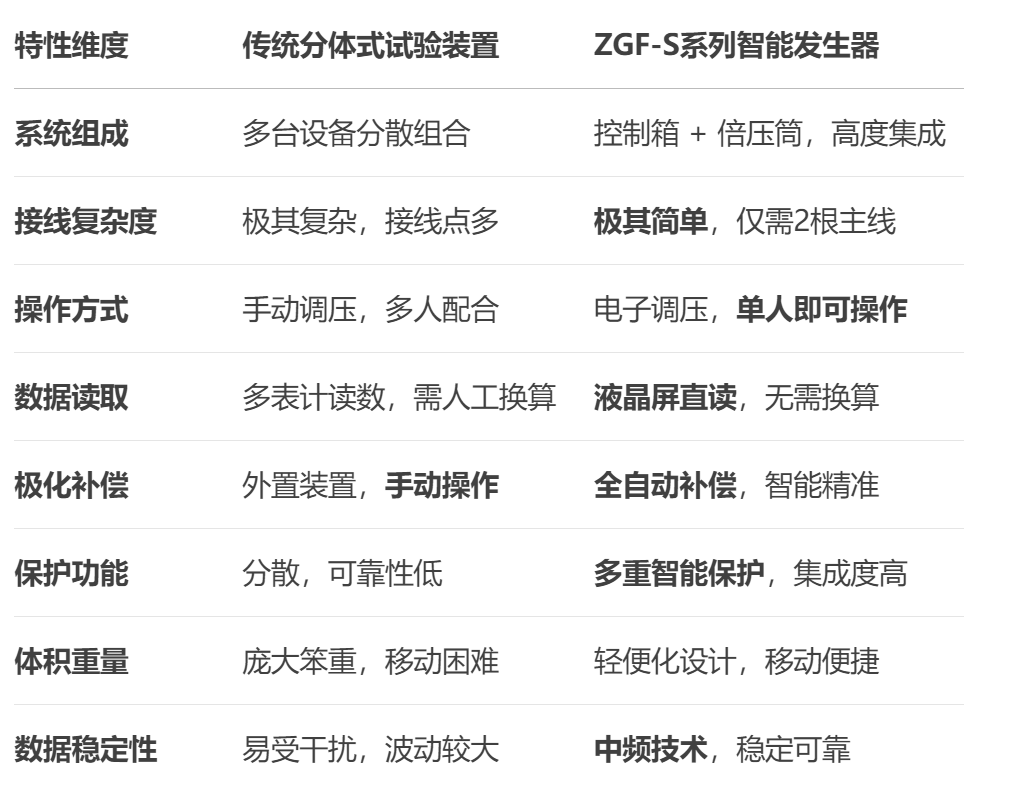

三、 核心优势对比总结表

结论

对于从事发电机维护与试验的技术人员而言，ZGF-S系列水内冷发电机通水直流高压发生器不仅仅是一台设备的更新换代，更是一次试验理念的飞跃。它通过高度的集成化、智能化、安全化设计，将技术人员从繁重、复杂且高风险的传统作业模式中彻底解放出来。

它简化了接线、规范了流程、确保了安全、提升了数据的准确性与可靠性，最终使得直流耐压试验这一重要工作变得更加便捷、高效和科学。强烈推荐广大技术团队学习和采用此类新一代智能试验设备，以提升工作效率，保障电网核心设备的安全稳定运行。
        国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
