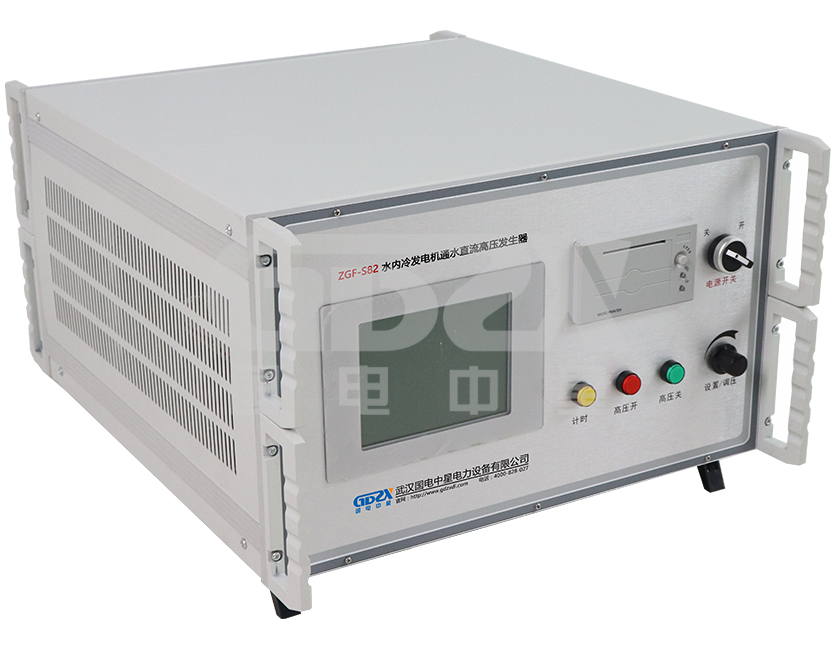

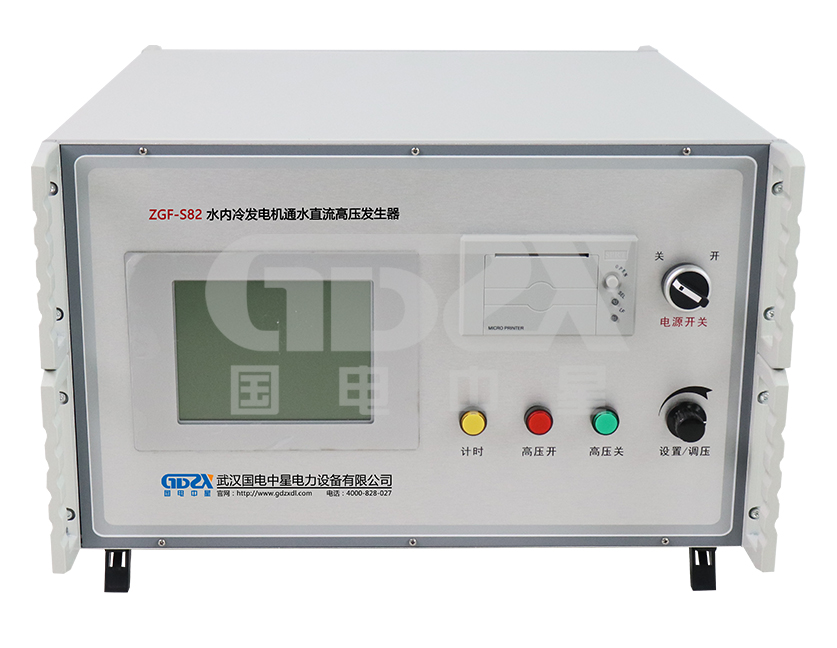

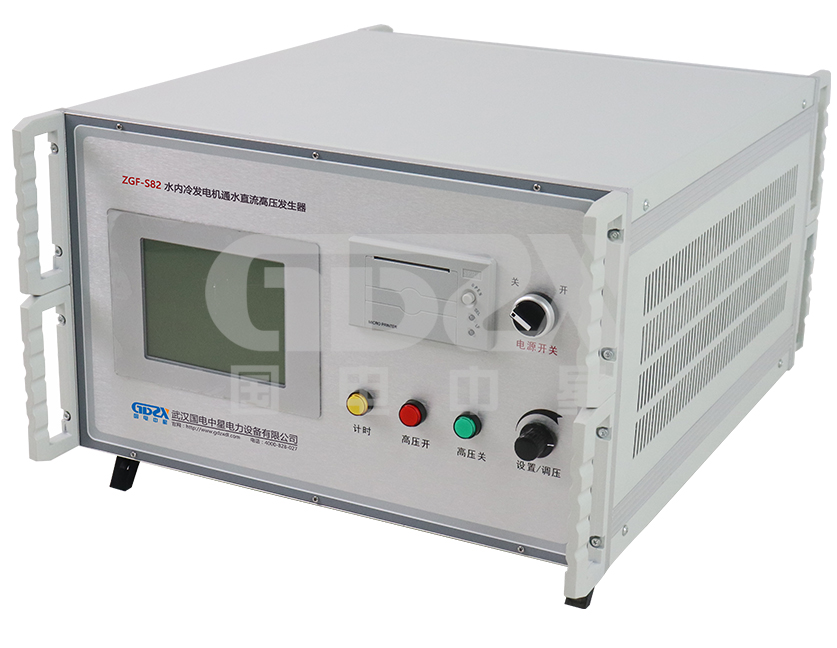

操作视频ZGF-S系列水内冷发电机通水直流高压发生器系我公司根据“低压屏蔽”原理，在前一代产品的基础上研制开发的新一代液晶屏显、智能化的专用试验仪器。其采用大功率直流高压发生器的核心技术，替代了传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，将其全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，减轻了试验人员的工作强度，简化了试验接线，使试验更加便捷、高效、可靠。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、安全；中频倍压的采用，使得试验电压更理想，试验数据更准确、稳定，结果更可靠。

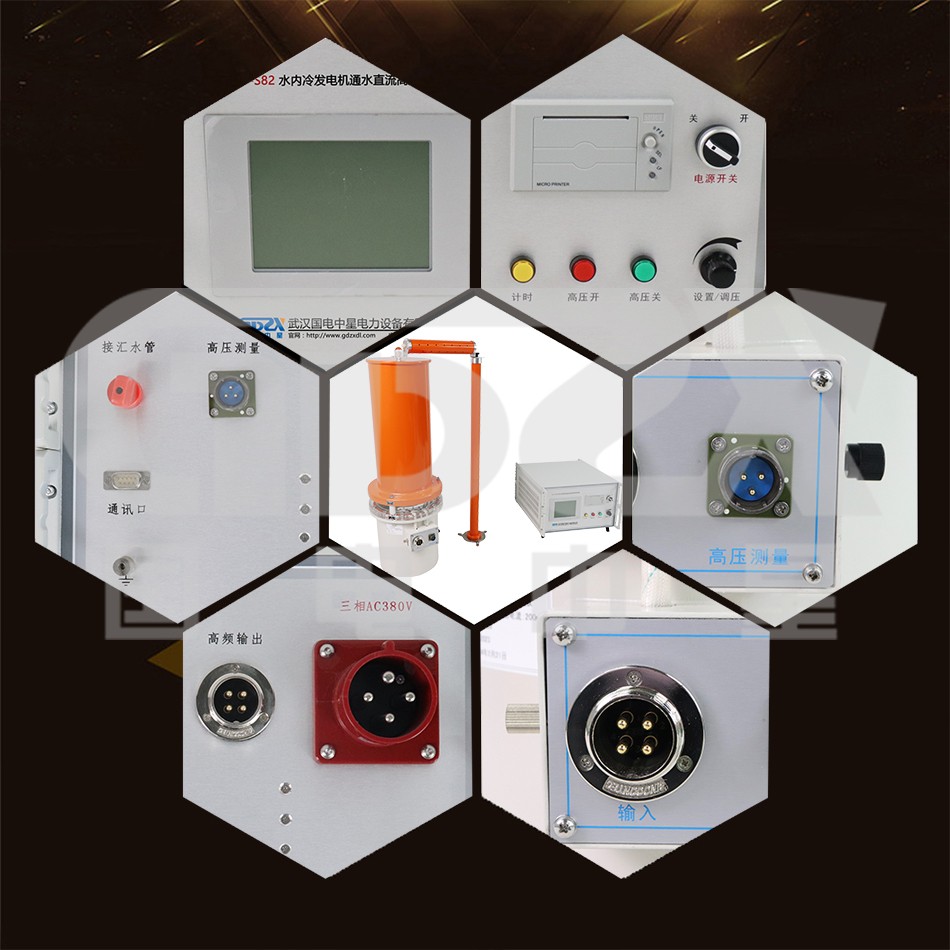

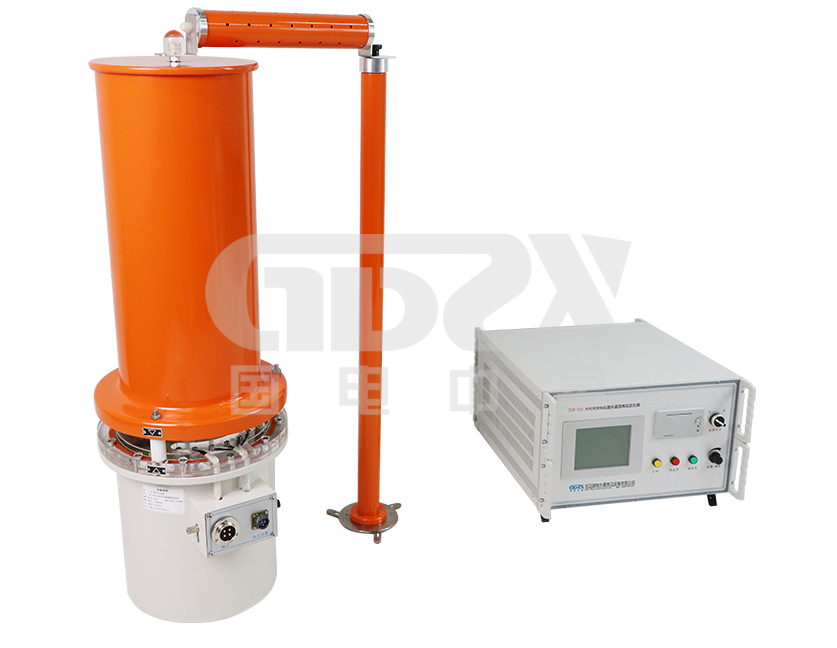

1) 整套装置仅由控制箱及倍压两部分组成，接线十分简单。
2) 采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。
3) 一分钟定时及提示功能，按试验规程要求设定。
规格 | 80/200 |
输出电压（kV） | 80 |
输出电流（mA） | 200 |
输出功率（kW） | 16 |
机箱重量（kg） | 38 |
倍压重量（kg） | 15+38 |
倍压筒高度（mm） | 1050 |
电压测量误差 | 1.0%±2个字 |
总电流测量误差 | 1.0%±2个字 |
漏电流测量误差 | ±2.0%（满度） |
过压整定误差 | ≤1% |
电压稳定度 | 1.0%(随机波动、电源电压变化±10%) |
工作方式 | 额定负载一次连续工作≤5分钟 |
环境温度 | -10℃~40℃ |
相对湿度 | 当温度为25℃时不大于90%（无凝露） |
海拔高度 | 2000米以下 |
ZGF-S系列水内冷发电机通水直流高压发生器选型一览表 | ||||||||
产品型号 | ZGF-S62 | ZGF-S63 | ZGF-S82 | ZGF-S83 | ZGF-S92 | ZGF-S93 | ZGF-S102 | ZGF-S103 |
规格 | 60/200 | 60/300 | 80/200 | 80/300 | 90/200 | 90/300 | 100/200 | 100/300 |
输出电压（kV） | 60 | 60 | 80 | 80 | 90 | 90 | 100 | 100 |
输出电流（mA） | 200 | 300 | 200 | 300 | 200 | 300 | 200 | 300 |
输出功率（kW） | 12 | 18 | 16 | 24 | 18 | 27 | 20 | 30 |
机箱重量（kg） | 35 | 38 | 38 | 39 | 39 | 40 | 40 | 40 |
倍压重量（kg） | 10+24 | 14+37 | 15+38 | 15+38 | 15+39 | 15+37 | 17+39 | 17+39 |
倍压筒高度（mm） | 750 | 750 | 1050 | 1050 | 1050 | 1050 | 1050 | 1050 |
