多通道集成与智能诊断：ZXJF-2010S局放综合分析仪技术深析与应用前瞻

引言

在电力设备状态检修与绝缘性能评估体系中，局部放电检测是诊断设备早期绝缘缺陷、预防恶性故障的核心技术。传统的局放检测设备往往功能单一，或侧重于脉冲电流法测量，或专注于声学定位，使得现场测试与分析过程繁琐，数据难以交叉验证。ZXJF-2010S局放综合分析仪的出现，打破了这一局面。它以其多通道集成、智能诊断定位和在线监测一体化的设计理念，为技术人员提供了一套全新的高性能数字化解决方案。本文将从技术参数、性能对比及典型应用场景等方面，对该设备进行深入解析。

一、 核心技术优势解析

1. “四位一体”的功能集成
ZXJF-2010S不再是单一的测量仪器，而是集成了测量、定位、诊断、在线监测四大功能。

○   测量：基础的脉冲电流法局放量测量。

○   定位：集成“电-声”与“声-声”法定位功能，可对GIS、变压器等设备内部的放电点进行物理空间上的准确定位，极大缩短了故障查找时间。

○   诊断：设备内置专家诊断系统，能对不同类型的放电图谱进行智能识别与分类，辅助技术人员判断绝缘缺陷性质（如电晕、沿面放电、内部放电等）。

○   在线监测：支持对大型电力变压器等关键设备进行长期的在线连续监测，捕捉间歇性或发展中的绝缘缺陷。

2. 强大的多通道与信号处理能力

○   独立4通道：支持4路电信号与4路光信号同时输入，允许在复杂设备（如三相GIS、多绕组变压器）上同步进行多测点测量，确保数据在时间上的严格同步，便于进行信号比对和来源分析。

○   高灵活性的滤波系统：数字滤波可在10kHz~1MHz范围内任意选择，配合分段式相控滤波，能精准剔除现场特定的电磁干扰，有效提取真实的放电信号。

○   宽泛的动态范围：量程切换覆盖-40dB至60dB共6档，结合0.1pC的高灵敏度与100nC的宽测量范围，使其既能捕捉微弱的早期放电，也能测量剧烈的绝缘击穿前兆，适应从电容式套管（pF级）到大型发电机（μF级）的各种试品。

3. 数字化与智能化数据处理

○   基于Windows XP系统，配备固态硬盘，实现了数据的快速存储、处理和“重温采样” 功能。技术人员可在试验后，将保存的原始数据还原成波形，重新调整分析参数进行深度挖掘，避免了“一测定终身”的遗憾。

○   自动生成试验报告的功能，规范了工作流程，提升了工作效率。

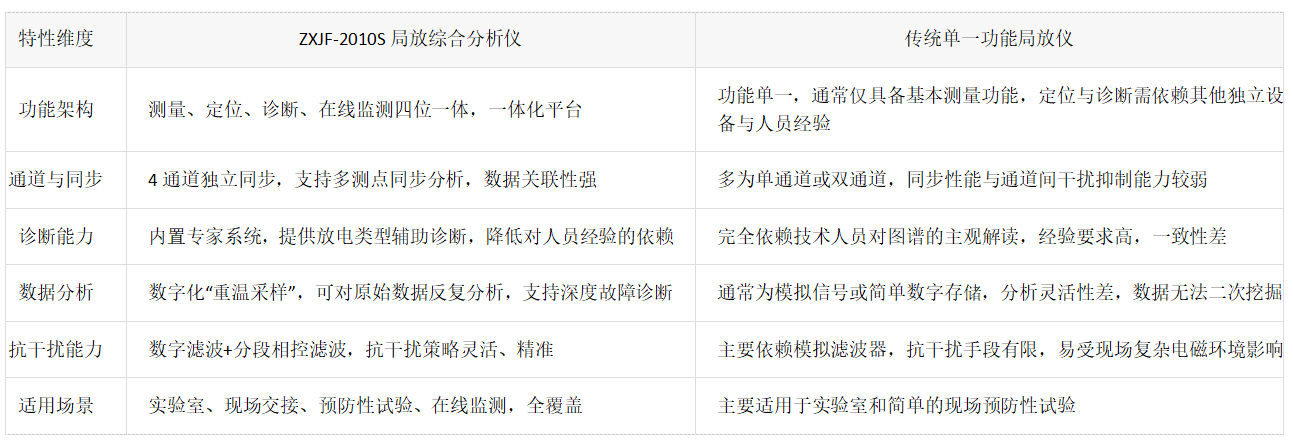

二、 与传统局放检测设备的对比

三、 典型应用场景探讨

1. GIS（气体绝缘组合电器）的交接试验与故障定位
利用其4通道同步特性，可在GIS各气室同时安装传感器。当检测到放电时，通过比较各通道信号的时差，结合“声-声”定位法，能快速将故障点锁定在某个盆式绝缘子或导体部件上，精度远高于单点测量和人工排查。

2. 大型电力变压器的综合诊断与在线监测
在变压器周期性试验中，可同步施加电压并采集中性点电流、铁芯接地电流及超声波信号，进行电-声联合分析。其内置的专家系统能帮助区分是绕组内部放电、引线电晕还是悬浮电位放电。此外，可通过网口连接，将其作为在线监测的前端单元，长期记录放电趋势。

3. 电缆及附件的老化评估
对于高压电缆，该仪器的高灵敏度能有效捕捉电缆终端或接头处的早期沿面放电。通过多通道设置，对比不同相别电缆的放电信号，有助于判断共性问题或单一故障。

四、 总结与选型建议

ZXJF-2010S局放综合分析仪代表了当前局放检测技术向集成化、智能化、数字化发展的主流方向。它不仅仅是一台测量仪器，更是一个完整的绝缘诊断分析平台。

选型建议：

○   对于省电科院、大型供电公司检修中心、高压设备制造厂等需要承担复杂故障诊断和深度分析的团队，ZXJF-2010S是提升技术能力和工作效率的理想选择。

○   对于常规的、标准化的预防性试验，若预算有限且对定位、在线监测无需求，则可考虑功能更聚焦的基础型号。

总而言之，该设备通过强大的硬件平台和智能化的软件分析，将局部放电检测从单纯的“量值读取”提升到了“状态诊断与决策支持”的更高层次，是技术人员应对日益复杂的电力设备绝缘监测挑战的利器。

声明： 本文技术分析基于公开产品资料，旨在进行技术交流。具体性能与操作请以官方手册及现场规程为准。
