局部放电检测仪技术解析与应用选型——以ZXJF-2008为例

在高压电气设备的运行维护与绝缘状态评估中，局部放电（PD）检测是判断设备绝缘健康状态的关键手段之一。ZXJF-2008局部放电检测仪作为一款多通道、高灵敏度的便携式检测设备，广泛应用于电力系统现场测试、设备制造与科研试验中。本文将从技术特性、性能参数、功能配置等角度对该设备进行解析，并结合实际应用场景，为技术人员提供选型与使用参考。

一、ZXJF-2008设备定位与功能概述

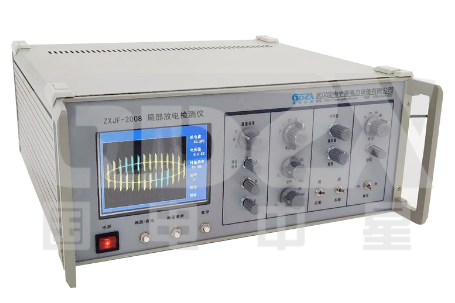

ZXJF-2008是一款依据国际电工委员会（IEC）相关标准设计的局部放电检测仪器，采用先进的电路结构与信号处理技术，具备多通道检测、宽频带选择、数字显示与波形分析等功能，适用于各类高电压设备的绝缘缺陷诊断与放电量测量。

主要适用场景包括：

○   电力设备（变压器、GIS、电缆等）的现场绝缘检测

○   高压电工产品的研发与型式试验

○   制造过程中的质量监控与出厂测试

○   科研单位与院校的教学实验与绝缘研究

该仪器可与校正脉冲发生器（如ZF-8/ZF-10型）配合使用，实现放电量的系统校准，提升测试结果的可靠性。

二、核心技术参数解析

1. 检测通道与灵敏度

○   通道数：标准配置为3通道，支持多路信号同步采集与对比分析。

○   灵敏度范围：覆盖0.02pC至10pC，适应不同电容试品的测量需求（详见灵敏度表）。

○   允许电流：根据试品电容范围自动匹配，最大支持300A（平衡电势）。

2. 放大系统与频带组合

○   低频端可选：1kHz、10kHz、20kHz、40kHz

○   高频端可选：1MHz、80MHz、200MHz、300MHz

○   增益调节：粗调8档（档间20dB），细调范围＞20dB

○   响应不对称性：＜1dB，保证正负脉冲检测一致性

3. 显示与波形处理

○   显示器：3.6英寸矩形液晶屏，支持清晰波形显示

○   工作模式：椭圆/直线显示，连续/单次测量

○   时基系统：内/外触发同步，椭圆可旋转调整，支持高频扫描（功率＜1VA）

4. 时间窗功能

○   窗宽可调：15°～150°（50Hz条件下）

○   窗位置可旋转：0°～170°

○   支持双窗独立/同步开启，便于在复杂波形中定位放电信号

5. 试验电压与脉冲峰值测量

○   试验电压表：量程200kV（需外配分压器），误差±3%

○   脉冲峰值表：3位半LED数字显示，误差±3%

三、设备结构与使用特性

○   体积重量：430mm×190mm×480mm，约12kg，属于便携式设计，适合现场移动使用。

○   零标系统：内置零标发生器，支持极性切换与0°～180°旋转，便于与试验电压对准。

○   供电与功耗：高频扫描部分摄取功率小于1伏安，整机功耗低，适合长时间现场测试。

四、技术优势与适用场景总结

1.高灵敏度与宽范围适应：覆盖pC级放电检测，支持多种试品电容与电流范围。

2.多频带组合与灵活调节：九种频带可选，适应不同设备的放电特征分析。

3.多通道同步检测：支持三通道输入，适用于多绕组或组合设备的同步监测。

4.便携与现场友好：体积小、重量轻，具备电池供电能力，适合变电站、工厂等现场环境。

5.波形显示与时间窗功能：椭圆/直线双模式显示，时间窗可灵活设置，有助于复杂信号分离与干扰抑制。

五、使用建议与注意事项

○   校准建议：使用前建议配合ZF系列校正脉冲发生器进行系统校准，确保读数准确。

○   环境干扰抑制：现场测试时建议使用时间窗、频带选择等功能，排除外部干扰。

○   试品匹配：根据试品电容范围选择合适的检测通道与灵敏度档位，避免过载或信号饱和。

○   数据记录与比对：建议建立设备放电基线数据库，便于长期跟踪与绝缘状态评估。

六、结语

ZXJF-2008局部放电检测仪作为一款功能全面、操作灵活的绝缘诊断设备，在高压设备状态检测与绝缘评估中具有重要的实用价值。技术人员在实际应用中应结合测试对象的电气特性、现场环境与干扰情况，合理设置仪器参数，充分发挥其多通道、高灵敏、便携化等技术优势，为设备安全运行提供可靠的数据支撑。
