局部放电带电检测技术演进：多方法融合与无线化应用分析

局部放电（Partial Discharge，PD）检测是评估高压电力设备绝缘状态的重要手段。随着智能电网与状态检修的发展，局部放电检测技术正朝着多方法融合、无线化、智能化的方向演进。本文将以ZXPD-300L多功能无线局部放电检测仪为例，从技术架构、性能特点与应用场景等方面进行分析，为电力技术人员提供参考。

一、设备概述与技术定位

ZXPD-300L是一款集特高频（UHF）、超声波（AE）和暂态地电压（TEV）三种检测方法于一体的无线式局部放电带电检测设备。该仪器适用于GIS、开关柜、变压器等高压设备的绝缘缺陷检测，支持非接触、无线传输，提升现场检测的灵活性与安全性。

二、多检测方法融合的优势分析

1. 特高频（UHF）检测

○   频段范围：300MHz～1.5GHz，适用于GIS等密闭设备中局部放电电磁波信号的捕捉。

○   传感器类型：三角对数天线，具有良好的方向性与频响特性。

○   无线传输：通过Wi-Fi将信号上传至智能终端，减少现场布线。

2. 暂态地电压（TEV）检测

○   频段范围：1MHz～100MHz，主要用于开关柜等设备表面暂态地电压信号的测量。

○   集成超声波传感器：支持同步超声检测，增强对放电类型的识别能力。

3. 超声波（AE）检测

○   频带范围：20MHz～200MHz，适用于固体绝缘与油中局部放电的声波信号采集。

○   接触式差分设计，提升抗干扰能力与信号信噪比。
       技术提示：多方法融合可交叉验证放电信号，提高检测的可信度与缺陷定位能力。

三、无线化与智能化设计特点

1. 全无线传感器架构

○   特高频与TEV传感器均采用无线传输，检测半径≥50米，适用于复杂现场布局。

○   无需电缆连接，减少信号衰减与现场操作风险。

2. 智能终端与APP支持

○   基于智能手机平台，内置“特高频局放仪”“超声局放仪”等专业APP。

○   实现数据实时显示、存储与分析，支持波形、频谱、相位分布等多种视图。

3. 电源相位同步模块

○   支持无线外同步与内同步两种模式，直接接入市电即可实现相位锁定。

○   同步距离不低于50米，适用于多设备协同检测与相位分析。

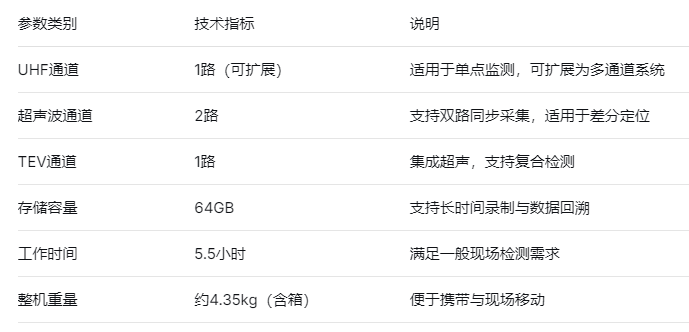

四、关键性能参数解析

五、现场应用建议与注意事项

1.适用场景：

○   GIS、高压开关柜、变压器等设备的日常巡检与诊断。

○   适用于变电站、电厂等电磁干扰较强的现场环境。

2.操作建议：

○   检测前应进行现场背景噪声测量，建立基准参考。

○   建议结合多种检测方法进行综合判断，避免单一方法误判。

3.维护与校准：

○   定期对传感器进行功能性检查与校准。

○   注意电池续航与存储空间管理，确保数据完整性。

六、总结

ZXPD-300L代表了局部放电检测设备向无线化、集成化、智能化发展的趋势。其多方法融合的设计提升了检测的全面性与可靠性，无线传输与智能终端的结合则增强了现场操作的便捷性。技术人员在使用时应充分理解各检测方法的原理与适用场景，结合实际工况灵活运用，才能充分发挥设备在绝缘状态评估与故障预警中的作用。
