远程核相技术新突破：TAG-9003无线高压卫星授时核相仪功能解析

随着电力系统规模的不断扩大和运行环境的日益复杂，核相作业的安全性与准确性要求越来越高。TAG-9003远程无线高压核相仪融合卫星授时技术，实现了从传统近距离核相向超远距离、全场景核相的跨越。本文从技术角度对该设备的核心功能与性能特点进行分析，为一线技术人员提供选型与使用参考。

一、设备概述与主要组成

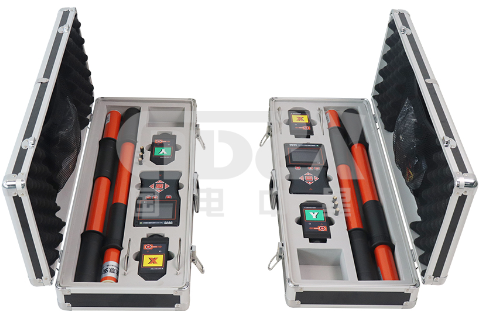

TAG-9003由X/Y接收器、X/Y探测器、绝缘杆等组成，支持环网柜、开关柜、架空线路等多种场景的核相作业。设备集成卫星授时核相、普通无线核相、验电、频率与相序测试等功能，具备较好的设备集成性与现场适应性。

二、核心功能与技术特点

1. 多模式核相机制

●   卫星授时核相模式：基于六合一多模卫星模块（支持北斗、GPS、GLONASS等系统），实现联合授时，授时精度＜30ns，核相距离可超过500km，适用于跨区域、地下、矿井等信号受限环境。

●   普通无线核相模式：采用315/433MHz无线传输，核相距离约160m，适用于常规现场核相。

●   持续核相能力：卫星授时成功后，在无卫星信号环境下可持续核相30分钟以上，保障特殊场合作业连续性。

2. 高兼容性电压范围

●   核相电压覆盖AC 1V～550kV，兼顾低压配电与高压输电场景。

●   支持接触式与非接触式核相：

◆   35kV以下裸导线或110kV以下绝缘导线可直接接触核相；

◆   35kV以上裸导线推荐非接触感应核相，提升作业安全性。

3. 智能化辅助功能

●   语音提示：实时播报“同相、异相、信号正常”等状态。

●   数据保持与查阅：支持测试数据存储与翻查，便于记录与分析。

●   自动换档与背光调节：根据电场强度自动调节增益，适应复杂现场环境。

三、关键性能参数

●   相位测量精度：卫星授时模式≤±5°，普通模式≤±10°

●   频率范围：45Hz～75Hz，精度≤±2Hz

●   分辨力：相位1°，频率0.1Hz

●   电源与续航：接收器与探测器均内置锂电池，支持USB充电，连续工作约10小时

●   绝缘性能：绝缘杆耐压AC 110kV（全拉伸），探测器与接收器绝缘耐压AC 2000V

●   环境适应性：工作温度-10℃～40℃，防护等级IP63，具备一定防尘防水能力

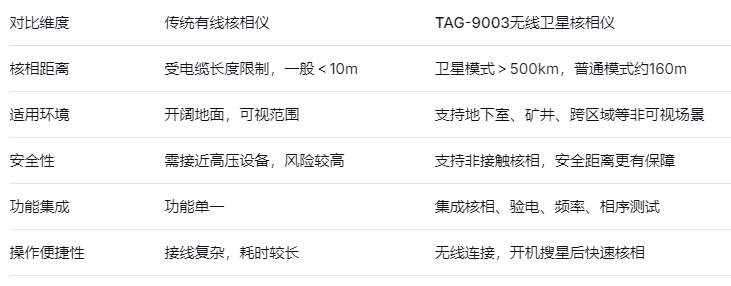

四、与传统核相方式对比

五、应用建议与注意事项

1.场景选择：

●   远距离、跨区域核相优先选用卫星授时模式；

●   常规配电线路检修可使用普通无线模式。

2.使用准备：

●   首次使用需在开阔场地完成卫星搜星（首次约3分钟），后续热启动约1秒；

●   作业前确认设备电量充足，探测器与接收器开机时间差不宜过大。

3.安全操作：

●   35kV以上线路务必采用非接触核相，逐步接近导线至感应信号稳定；

●   绝缘杆需完全拉伸并保持清洁干燥，作业时注意最小安全距离。

4.数据研判：

●   同相判定：两接收器相角差0°～30°；

●   异相判定：相角差90°～150°或210°～270°。

六、总结

TAG-9003远程无线高压核相仪通过卫星授时技术与多模式核相机制的融合，显著拓展了核相作业的空间范围与环境适应性。其高集成度设计、良好的绝缘性能与智能化辅助功能，为电力系统运维人员提供了更安全、高效、灵活的核相解决方案。在电网结构日趋复杂、新能源并网规模扩大的背景下，该类设备在提升核相作业可靠性、适应多场景作业需求方面具有积极意义。
