震荡波局放测试技术在电缆状态评估中的应用与系统解析

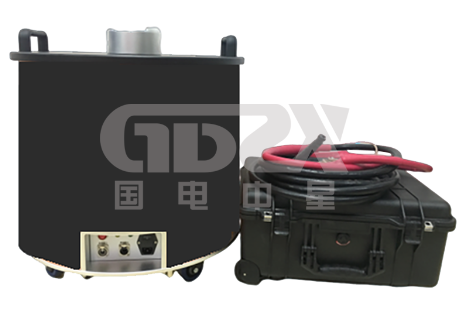

电缆作为电力传输的“血管”，其绝缘状态的可靠评估对电网安全至关重要。ZX-OWTS10(Z)电缆直流耐压及震荡波局放测试系统，是一种集直流耐压与振荡波局部放电检测于一体的综合测试方案，为电力电缆的交接验收、预防性试验及故障定位提供了重要技术手段。本文将从技术原理、系统特点及应用价值等方面，对该类测试系统进行探讨。

一、技术原理与系统构成

该系统基于振荡波电压法，通过直流电源对电缆充电，随后通过闭合回路产生阻尼振荡电压，模拟工频交流电压对绝缘的考核效果，同时激发并捕捉绝缘缺陷处的局部放电信号。

系统按功能划分为两大部分：

●   前台控制及检测系统：负责视在放电量校正、硬件控制与数据采集，集成电压施加、信号传感与前端处理功能。

●   后台数据分析处理系统：对采集的局放数据进行分析，生成放电特征谱图（如PRPD谱图），判断放电类型，并基于行波原理实现放电点或故障点的距离定位。

二、核心性能与技术指标分析

1.高灵敏度局放检测：
系统标称局放检测灵敏度不高于10pC，局部放电测量性能偏差不大于10%，具备捕捉微弱绝缘缺陷的能力。配套的局放校准器覆盖1pC~100nC宽范围，确保测量链路的准确性。

2.宽频带信号捕捉与定位：
定位频带覆盖150kHz~50MHz，能够有效提取局放脉冲的高频成分，为后续基于行波法的故障定位提供高质量信号源。

3.灵活的加压与测量模式：
支持峰值电压、相电压倍数、有效值电压三种输入模式，满足不同标准或现场习惯。各档位输出电压的加压次数可设，适应阶梯升压等测试流程。系统还具备自动测量电缆电容量功能（范围0.05~4μF），辅助判断电缆状态。

4.可靠的振荡波性能：
振荡波电压波形在8个周期内衰减不大于48.4%，保证了在衰减过程中仍有足够的电压幅值激发局放，确保测试的有效性。

5.智能化数据分析与报告：
系统不仅能生成直观的PRPD谱图，辅助技术人员判断放电类型（如内部放电、表面放电等），还具备自动分析和生成测试报告的功能，提升数据处理的效率与标准化水平。

三、安全设计与现场适用性

●   多重安全控制：仪器具备紧急停机功能和安全控制回路，保障测试过程安全。电压峰值测量误差不大于3%，确保加压准确可靠。

●   多样化通讯方式：控制单元支持有线与无线数据传输，为现场灵活布线或远程监控提供了便利。

●   便携性与供电：采用AC220V通用电源，尺寸相对紧凑（φ635×575mm），重量60kg，虽需车辆运输，但在变电站等固定场所具备较好的部署可行性。

四、应用场景与价值总结

ZX-OWTS10(Z)这类震荡波局放测试系统，主要适用于中高压电力电缆（特别是交联聚乙烯绝缘电缆）的：

●   交接验收试验：替代或部分替代传统的工频交流耐压试验，在施加电压的同时获取局放量数据，更全面地评估新电缆安装质量。

●   预防性试验与状态评估：定期检测运行中或备用的电缆，通过局放量变化趋势早期发现绝缘劣化迹象，实现预测性维护。

●   故障定位与诊断：对于已发生故障或疑似存在缺陷的电缆，可利用其局放检测与行波定位功能，准确定位缺陷点，指导检修。

该系统的核心价值在于将耐压试验与局放检测及定位功能深度融合，在一次测试中同时完成绝缘强度考核和绝缘缺陷诊断，相比单一功能的测试设备，能提供更丰富、更立体的电缆状态信息，有助于技术人员做出更综合、更准确的判断，是电缆运维工作向精细化、智能化发展的重要工具之一。
