交直流高电压测量技术解析：FRB-100kVE分压器性能与结构分析

在电力系统高电压试验与设备检测中，交直流分压器是用于直接测量高电压信号的关键设备。FRB-100kVE交直流分压器作为一类典型的便携式高压测量仪器，广泛应用于工频交流与直流高电压的现场试验与实验室测量。本文将从技术结构、性能特点及应用场景等方面对该类分压器进行解析，为技术人员在设备选型与使用中提供参考。

一、设备结构与测量原理

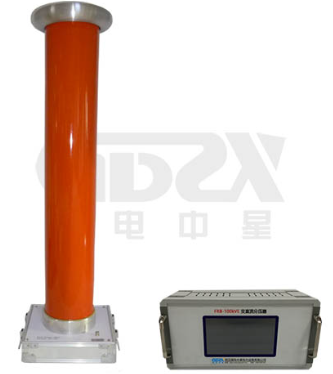

FRB-100kVE分压器采用“高压分压器+低压显示仪表”的分体式结构，两者通过屏蔽电缆连接。其核心分压比为20000:1，通过内部精密高压薄膜电容与玻璃轴电阻构成分压网络，将高电压信号按比例降至低压仪表可安全测量的范围，再经信号放大与模数转换处理，最终在触摸屏上显示实际电压值。

该结构设计不仅保障了高压侧与操作人员的安全距离，也便于在不同试验环境中灵活布置。

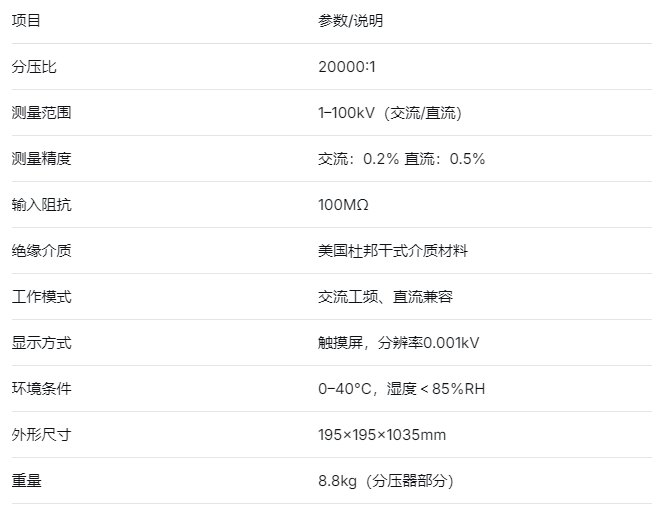

二、主要技术指标分析

关键性能特点归纳：

1.高精度与高稳定性
采用薄膜电容与高阻值玻璃轴电阻组成分压网络，输入阻抗高达100MΩ，降低测试电流对系统的影响，配合OP放大与双积分AD采样技术，实现交流0.2%、直流0.5%的测量精度。

2.抗干扰与电场优化设计
均压球表面采用特殊金属材料与抛光工艺，有效均匀电场分布，抑制尖端放电；仪表全金属屏蔽结构与高质量同轴电缆连接，共同提升系统抗干扰能力。

3.安全可靠的结构设计
高压部分采用干式绝缘介质灌封，无漏油风险，局部放电控制良好。高低压分离结构保障人员操作安全。

4.便携与操作便利性
整体为铝合金便携箱式设计，重量轻、拆装方便，适用于现场移动检测；触摸屏显示支持自动量程切换，操作直观简便。

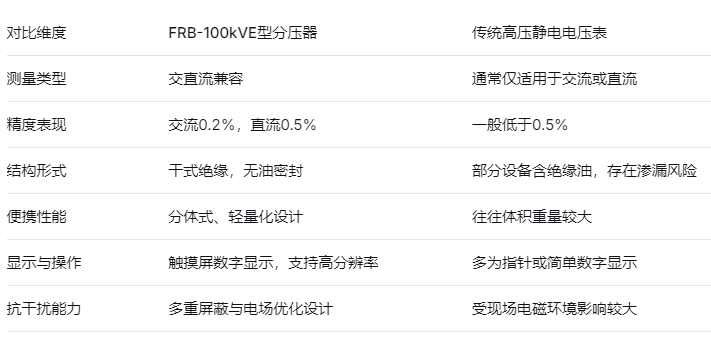

三、与类似设备的对比视角

相较于传统高压静电电压表或油浸式分压器，FRB-100kVE型分压器在以下几方面具有可辨识的技术差异：

四、适用场景与使用建议

该类分压器适用于：

●   电力系统中高压设备（如变压器、GIS、电缆）的交接试验与预防性试验；

●   电气设备制造过程中的高压测试；

●   实验室标准电压源的校准与比对测量；

●   新能源领域如光伏逆变器、储能系统的高压检测。

使用注意事项：

1.连接电缆应保持完好，避免弯折损伤屏蔽层；

2.高压分压器应置于平稳、干燥处，避免表面污染影响电场分布；

3.测量前应确认仪表接地良好，避免共模干扰；

4.长时间存放后使用前，建议进行基本功能校验或比对测试。

五、结语

FRB-100kVE交直流分压器以其高精度、交直流兼容、干式绝缘和便携化设计，较好地契合了当前电力试验现场对高电压测量设备安全性、可靠性及移动性的要求。理解其技术结构与性能特点，有助于技术人员更科学地选用该类设备，并为高电压测量系统的构建与优化提供参考。
