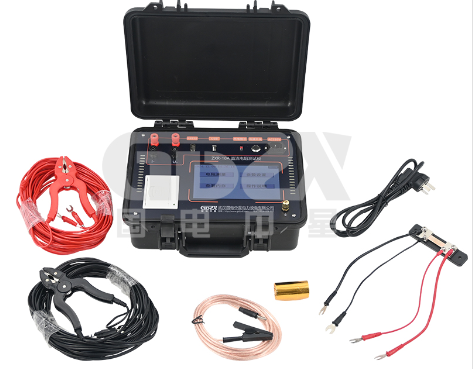

直流电阻测试技术应用与设备选型分析 —— 以ZXR-10A直流电阻测试仪为例

在变压器、电机等电力设备的交接试验、预防性试验及故障诊断中，直流电阻测量是评估绕组连接质量、检测接触不良、匝间短路等隐患的重要测试项目。直流电阻测试仪的选型与应用，直接关系到测试效率、数据准确性及现场适应性。本文以ZXR-10A直流电阻测试仪为例，结合其技术参数与功能特点，对直流电阻测试技术进行解析，并为现场技术人员提供选型与应用参考。

一、ZXR-10A直流电阻测试仪的核心技术特点

ZXR-10A是一款采用锂电池供电、触摸屏操作、具备宽量程与多档位输出的直流电阻测试仪，其主要技术特点如下：

1.宽范围电流输出与智能调节
仪器最大输出电流10A，输出电压可达24V，具备从1mA至10A的多档电流选择，并支持自动档位（AUTO）模式。其智能动态功率管理功能可根据负载自动调节输出电压，在保证测量速度的同时，延长电池使用寿命。

2.高精度与高分辨率测量
基本精度为±0.2%±0.5μΩ，最高分辨度达0.1μΩ，测量范围覆盖0.2mΩ～50kΩ，能够满足从低压绕组到高压绕组、从小电阻到大电阻的全范围测试需求。

3.交直流两用与长时续航
内置大容量锂电池，可持续工作约3小时，支持交直流两用模式，电池失效后仍可通过交流电源供电，保障测试连续性。

4.温度换算与数据管理
具备实时温度显示功能，可自动换算至额定温度（铜/铝绕组）下的电阻值，便于纵向对比。仪器可存储250组数据，支持U盘导出，并可通过计算机联机操作，提升数据管理与后期分析效率。

5.人性化操作与安全设计
采用触摸屏界面，操作直观；具备自动放电与放电指示功能，30分钟无操作自动关机，兼顾安全性与节能。

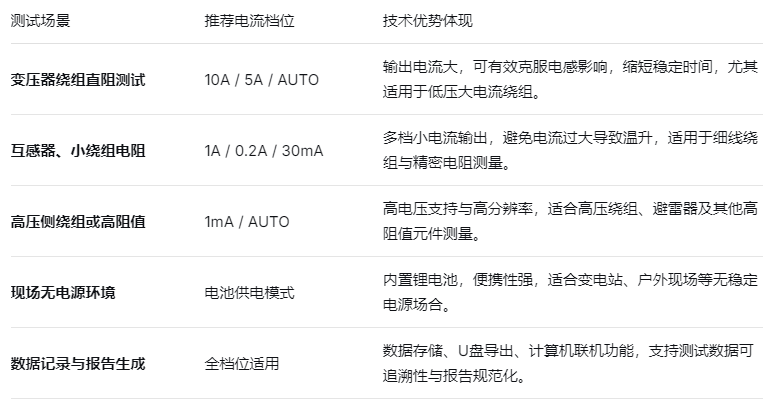

二、ZXR-10A在不同测试场景中的适用性分析

三、选型建议与使用注意事项

1.根据测试对象选择电流档位

○   阻值＜50mΩ时，建议使用10A档或AUTO档，以提高信噪比与测量速度。

○   阻值＞20kΩ时，建议选用1mA档或AUTO档，兼顾测量稳定性与设备安全。

○   对感性负载（如变压器绕组），建议选用电流输出较大档位，以缩短电感放电时间。

2.关注温度换算与测试一致性
测试时应记录环境温度，利用仪器自带温度换算功能，将结果统一折算至标准温度（如75℃），便于历史数据比对与状态评估。

3.注重设备维护与电池管理
长期不用时应定期对锂电池充放电，避免电池性能下降。在交流供电场合，可优先使用外接电源，以节约电池循环次数。

四、总结

ZXR-10A直流电阻测试仪以其宽量程、多档位、高精度、交直流两用的特点，较好地覆盖了从配电变压器到大型电力设备的直流电阻测试需求。其智能功率管理、温度自动换算、数据导出等功能，进一步提升了测试效率与数据可用性，适合用于检修现场、试验室及巡检等各类场合。

建议技术人员结合实际测试对象的电阻范围、电感特性及现场供电条件，合理选择电流档位与工作模式，并充分发挥其数据管理功能，推动直流电阻测试向规范化、信息化方向发展。
