直流电阻测试技术深度剖析与应用选型探讨——以ZXR-20A型为例

直流电阻测试是变压器交接试验、预防性试验和故障诊断中的重要环节，其测量结果直接反映绕组导体连接、分接开关接触状态以及绕组匝间绝缘等关键信息。ZXR-20A直流电阻测试仪作为一款采用新型电源技术的仪器，在测试效率、安全性与智能化方面展现出显著特点。本文旨在从技术原理、性能特点与应用场景等角度对该类设备进行剖析，为技术人员选型与操作提供参考。

一、 核心技术原理与测量挑战

直流电阻测试的基本原理是在变压器绕组上施加恒定直流电流，通过测量其两端电压，依据欧姆定律计算电阻值。其技术难点主要在于：

1.大电感影响：变压器绕组电感量大，充电过程缓慢，电流达到稳定所需时间长。

2.剩磁与反电势：测试过程中断电流时，绕组会产生高反电势，可能对仪器造成冲击。

3.热电势干扰：测试回路中的接触点可能因材料不同产生热电势，影响微小电阻测量的准确性。

4.快速与准确兼顾：如何在保证测量准确度的前提下，缩短测试时间，是现场工作的核心需求。

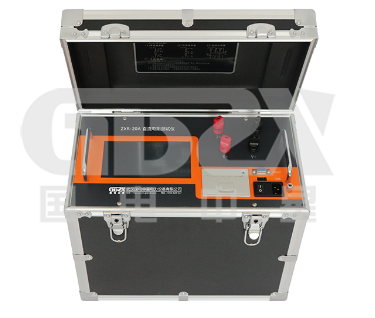

二、 ZXR-20A型测试仪的技术特点解析

1.宽范围多档位电流输出与适应性：
仪器提供从<20mA至20A共六个电流档位，覆盖从100μΩ到20Ω的宽泛测量范围。这种设计使得它既能满足大中型变压器低压侧大电流快速测试的需求（如20A档），也能适用于高压侧小电流的稳定测量（如<20mA档），实现一机多用，提高了设备的通用性和现场效率。

2.快速稳定与抗干扰能力：

●   新型电源技术与高速单片机控制：结合新型电源技术和高速微处理器，可实现电流的快速建立与稳定控制，有效缩短了绕组充电时间，加快了测试速度。

●   完善的反电势保护：专门设计的保护电路能可靠吸收测试结束后绕组释放的反电势能量，保护仪器内部元件，提升了长期运行的可靠性。

3.智能化与人性化设计：

●   智能功率管理：系统根据测试状态动态调整工作功率，不仅节能降耗，也降低了设备温升，有利于稳定性和寿命。

●   多重安全警示：具备放电报警和耐高压电压报警功能，通过清晰的声光指示，有效防止因残余电荷或误接线导致的意外，保障人员与设备安全。

●   便捷的数据管理：可存储1000组数据，配备USB接口和U盘存储功能，支持数据导出。特别是支持通过专用APP与移动设备（安卓手机/平板）进行无线控制与数据管理，为远程监控、数据归档和报告生成提供了便利。

4.现场操作体验：

●   采用七寸高亮触摸彩屏，强光下可视性好，全触屏操作简化了流程。

●   自带微型打印机，可现场优化打印结果。

●   标配13米长测试线，适应大多数变压器现场的接线距离要求。

三、 现场应用要点与对比考量

1.档位选择策略：
正确选择测试电流是关键。原则上，应选择能提供足够信噪比（使被测电阻上的压降显著）、且不超过绕组额定电流一定比例（通常为5%-10%）的最大可能电流档位。ZXR-20A的宽电流范围为此提供了灵活选择空间。

2.安全操作规范：

●   务必在测试前确认仪器已可靠接地，接线牢固。

●   测试过程中及放电报警未结束前，严禁触摸测试端子或变压器接线端。

●   对于大型变压器，应充分重视其放电过程，等待仪器指示完成后再进行拆线。

3.与传统仪器或同类产品的对比视角：

●   相比传统恒流源仪器：其在充电速度、抗反电势冲击的防护能力以及自动化程度（如自动放电）上通常更具优势。

●   在同类型测试仪中：其突出特点可能体现在多档位电流的精细化设计、移动端APP控制集成以及智能功率管理等方面。技术人员在选型时，应结合本单位常见变压器容量、测试频次、数据管理方式以及对现场效率的具体要求进行综合评估。

四、 总结与展望

ZXR-20A直流电阻测试仪代表了当前直流电阻测试设备向更高效、更安全、更智能方向发展的趋势。它通过硬件电路的优化设计与软件功能的丰富集成，有效应对了现场测试中的主要挑战。

对于技术人员而言，深入理解直流电阻测试的原理与影响因素，是正确操作设备、合理解读数据的基础。在选择和使用此类设备时，不应仅关注最大输出电流和测量范围，更应考量其在复杂电磁环境下的稳定性、保护功能的完备性、数据处理的便捷性以及整体维护成本。随着智能变电站和状态检修体系的推进，能够无缝集成数据、支持远程交互的测试设备，将在提升运维精益化水平中扮演越来越重要的角色。
