直流电阻测试技术在变压器运维中的应用与ZXR-40A功能解析

在变压器运行状态评估与故障诊断中，绕组直流电阻测量是一项基础且重要的试验项目。直流电阻的异常变化可反映绕组接头松动、匝间短路、引线接触不良等潜在缺陷。本文将以ZXR-40A变压器直流电阻测试仪为例，结合其技术参数与功能特点，对直流电阻测试技术在电力设备运维中的应用进行探讨，为相关技术人员提供参考。

一、直流电阻测试的技术意义

变压器绕组直流电阻测量是判断绕组导线连接质量、绕组匝间绝缘状况及分接开关接触是否良好的有效手段。通过测量各相绕组的直流电阻值，可计算三相不平衡率，早期发现绕组变形、接头焊接不良等隐患，为变压器状态检修提供重要依据。

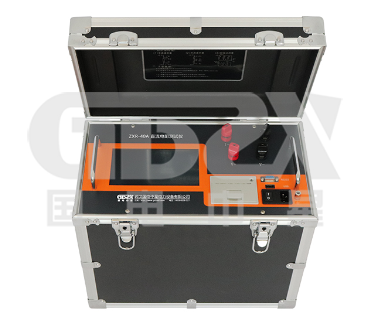

二、ZXR-40A主要技术特性分析

1. 多档位电流输出与宽量程测量

●   测试电流分档：<20mA、2.5A、5A、10A、20A、40A，共六档

●   测量范围覆盖：50μΩ～20kΩ，适应从低压绕组到高压绕组的不同阻抗特性

●   高电流档（40A）适用于大中型变压器绕组直阻快速测量，有效减小电感效应带来的测试时间

●   小电流档（<20mA）适用于高阻值测量，避免因电流过大导致温升影响测量准确性

2. 测量精度与分辨能力

●   基本准确度：±（0.2%+2字）（电流≥2.5A档）

●   高阻档准确度：±（0.5%+2字）（<20mA档）

●   最小分辨率：0.1μΩ，具备检测微小电阻变化的能力

●   电阻显示：4位有效数字，满足工程测量精度需求

3. 智能化与人性化设计

●   七寸高亮度触摸彩屏，支持中英文界面，适应不同使用环境

●   内置万年历时钟，可存储1000组测试数据，支持历史查询与比对

●   配备RS232、USB接口，支持计算机通讯与U盘数据导出

●   自带微型打印机，可实现现场数据打印

●   支持通过专用APP实现安卓设备远程控制，便于现场灵活操作

4. 安全性与可靠性设计

●   具备完善的放电报警功能，声光提示清晰，降低误操作风险

●   智能功率管理技术，降低设备功耗与发热

●   工作电源：AC 220V±10V，适应现场电压波动环境

三、现场应用操作要点

1. 测试前的准备工作

●   确认变压器已停电并做好安全措施

●   根据绕组预估电阻值选择合适的测试电流档位

●   检查测试线连接牢固，避免接触电阻影响测量结果

2. 测试过程中的注意事项

●   大电流测试时注意绕组温升影响，尽量缩短通电时间

●   对于电感量较大的绕组，应等待读数稳定后再记录数据

●   使用自动放电功能，确保测试完成后绕组能量安全释放

3. 数据分析与判断

●   计算三相直流电阻不平衡率，一般要求≤2%（1600kVA以上变压器）

●   与历年测试数据比较，观察电阻变化趋势

●   结合变比、绕组变形等试验结果进行综合判断

四、ZXR-40A在变压器状态评估中的价值

该仪器通过多档位电流输出、高精度测量、智能化操作等功能，实现了变压器直流电阻测试的快速化、安全化与数据化管理。其宽量程设计使其适用于110kV及以下电压等级变压器的绕组直阻测量，特别适合检修现场、试验室及生产厂家使用。

仪器配备的数据存储、通讯接口及APP控制功能，有利于测试数据的规范化管理、趋势分析及报告生成，为变压器状态评估与全寿命周期管理提供技术支持。

五、总结

直流电阻测试作为变压器例行试验与诊断试验的重要组成部分，其测试设备的性能直接影响测量结果的可靠性与工作效率。ZXR-40A在传统直流电阻测试仪基础上，通过智能化控制、多档位适配、安全防护及数据管理等方面的改进，提升了测试过程的便捷性与结果的可信度。

建议技术人员在掌握设备操作要领的同时，深入理解直流电阻测试的电气原理与诊断逻辑，结合其他试验项目数据，形成对变压器状态的综合判断能力，为电力设备的安全稳定运行提供有效保障。
