三通道直流电阻测试技术在变压器检测中的应用与ZXR-20A+仪器解析

在电力设备维护与检测领域，变压器绕组的直流电阻测量是评估其导电回路连接状态、绕组匝间绝缘及分接开关性能的重要试验项目。传统单通道测试方式往往耗时较长，尤其在大型变压器测试中，三相不平衡率的计算需分相多次测量，效率较低。三通道直流电阻测试仪的出现，显著提升了测试效率与数据一致性。本文将以ZXR-20A+三通道直流电阻测试仪为例，对其技术特点、性能优势及应用场景进行分析，为现场技术人员提供参考。

一、仪器核心功能与设计理念

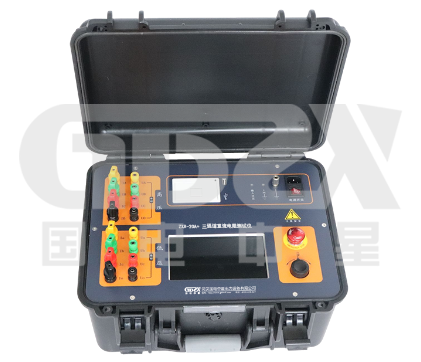

ZXR-20A+是一款集三通道同步测量、三相直阻测试（适用于Yn、Y、△型绕组）及消磁功能于一体的智能化测试设备。其设计着眼于现场测试的便捷性与高效性，通过一次接线即可完成三相绕组的直流电阻测量，并自动计算三相不平衡率，大幅缩短了测试时间，减少了接线转换可能引入的误差。

二、技术特点与性能分析

1. 多通道同步测试能力

●   支持三相绕组同步测量，最大输出电流达单相40A、三相双20A，覆盖0.1mΩ至25kΩ的宽量程范围，满足从配电变压器到大型电力变压器的测试需求。

●   针对不同接线组别（Yn、Y、△）均可采用三相测试模式，自动化程度高，减少人为干预。

2. 数据稳定性判断与辅助功能

●   测试过程中自动计算5S、15S、30S电阻变化率，辅助试验人员判断数据是否趋于稳定，避免因读数时机不当导致的结果偏差。

●   集成消磁功能，可在测试后对变压器进行退磁处理，减少剩磁对后续试验的影响。

3. 安全保护与人机交互

●   具备反电动势保护、断线保护、断电保护及接地报警等多重安全机制，保障人员与设备安全。

●   采用7英寸真彩触控屏，配合飞梭旋钮，操作直观流畅，支持中文菜单引导，降低使用门槛。

●   内置热敏打印机，本地存储200组数据，支持数据导出与管理。

4. 测量准确度与环境适应性

●   基本准确度为±(读数×0.2%+2字)，在宽量程范围内保持良好的测量一致性。

●   工作温度范围-10℃～50℃，适应多数现场环境条件。

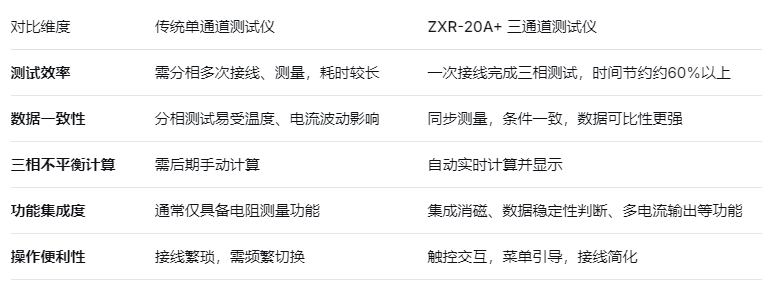

三、与传统单通道仪器的对比

四、现场应用建议

1.测试前准备：确认变压器绕组接线类型，选择对应测试模式；确保接地可靠，仪器保护功能正常启用。

2.电流档位选择：根据绕组电阻大致范围选择合适的输出电流，兼顾测量速度与数据稳定性。

3.数据判读：关注自动计算的三相不平衡率是否在允许范围内（通常≤2%），并结合电阻变化率判断数据有效性。

4.消磁操作：在直流电阻测试完成后，建议进行消磁处理，尤其对后续需开展励磁特性或感应电压试验的变压器。

五、结语

ZXR-20A+三通道直流电阻测试仪通过多通道同步测量、智能化数据判断及集成化功能设计，为变压器直流电阻测试提供了高效、可靠的解决方案。其在实际应用中显著提升了测试效率与数据质量，适用于变电站、发电厂、检修现场及试验室等多种场景，是电力试验人员值得关注的工具之一。
