电力变压器绕组状态检测技术分析：以ZX-BRY03频率响应法测试仪为例

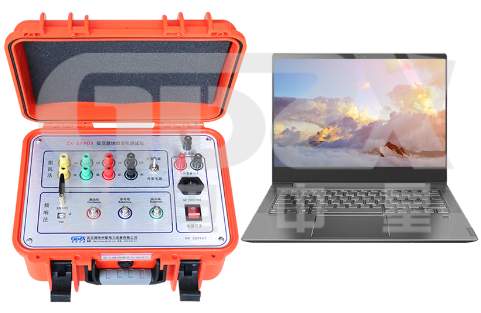

在电力变压器运维中，绕组变形是影响设备安全运行的重要因素之一。传统的检测方法往往依赖停电试验和人工经验判断，而频率响应分析法（FRA）作为一种无损检测技术，在绕组变形诊断中展现出较好的适用性与可靠性。本文将以ZX-BRY03变压器绕组变形测试仪为例，结合其技术原理与性能特点，为技术人员提供设备选型与检测方法参考。

一、检测原理与技术依据

ZX-BRY03采用频率响应分析（FRA）方法，通过向变压器绕组注入扫频信号，并测量其响应特性，实现对绕组机械结构状态的评估。其原理基于绕组分布参数（电容、电感）与频率响应之间的对应关系：当绕组发生变形、位移或匝间短路时，其频响曲线会发生幅度变化和谐振点偏移。

该方法符合电力行业标准DL/T911-2004，适用于63kV～500kV电压等级的变压器内部结构故障检测。

二、设备功能与性能特点

1. 双扫频模式支持

●   线性扫频：10Hz–10MHz，共40000个扫频点，支持0.25kHz、0.5kHz、1kHz三种分辨率。

●   分段扫频：覆盖0.5kHz–1MHz，分为四个频段，共2000个扫频点，适应不同检测需求。

2. 高精度信号处理

●   采用DDS数字扫频技术与16位高速A/D采样，输出信号幅值可达±20V。

●   幅度测量范围-120dB至+20dB，精度0.1dB，频率精度0.005%。

3. 智能分析与报告输出

●   支持横向（A、B、C相间）与纵向（同一相历史数据对比）两种分析模式。

●   自动判断绕组状态，分为“正常”“轻度变形”“中度变形”“严重变形”四级，并生成Word格式检测报告。

4. 便携与兼容性设计

●   仪器采用USB接口与笔记本通信，结构尺寸为370×300×170mm，总重20kg，适合现场使用。

●   工作温度-10℃～+40℃，适应多数变电站环境。

三、技术优势与应用建议

1. 多维诊断支持

设备不仅可判断绕组是否变形，还可通过曲线比对识别扭曲、鼓包、移位、倾斜等具体故障类型，为检修决策提供依据。

2. 操作与数据管理便捷

全软件化调幅、双坐标显示（线性/对数）、数据自动分析与文档输出等功能，降低了对操作人员的技术依赖，提升检测效率。

3. 适用于多种场景

除预防性试验外，该设备也适用于变压器遭受短路冲击、运输碰撞后的状态评估，以及大修前后绕组结构的比对分析。

4. 使用注意事项

●   检测前应确认变压器处于停电状态，并断开所有外部连接。

●   建议在同一温度与接线条件下进行多次测量，提升数据可比性。

●   纵向比较时应确保历史数据来源可靠，且检测参数设置一致。

四、总结

ZX-BRY03变压器绕组变形测试仪基于频率响应分析法，在检测范围、信号精度、数据分析与输出方面具备较好的综合性，适用于中高压变压器的绕组状态诊断。其双扫频模式、智能分级判断与标准化报告输出等功能，为现场技术人员提供了清晰、可靠的技术支持。在实际应用中，结合规程要求与设备历史数据，可进一步提升状态评估的合理性与检修安排的针对性。
