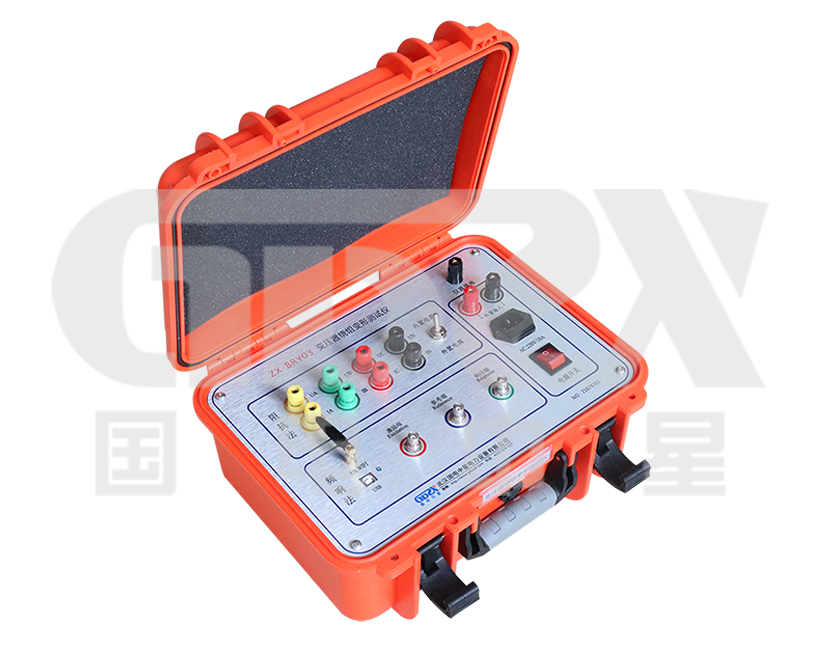

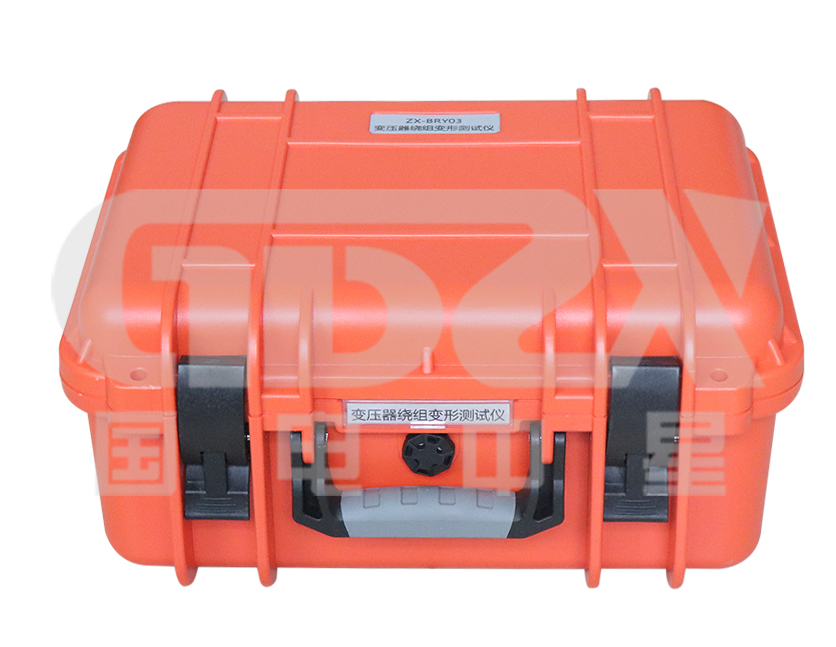

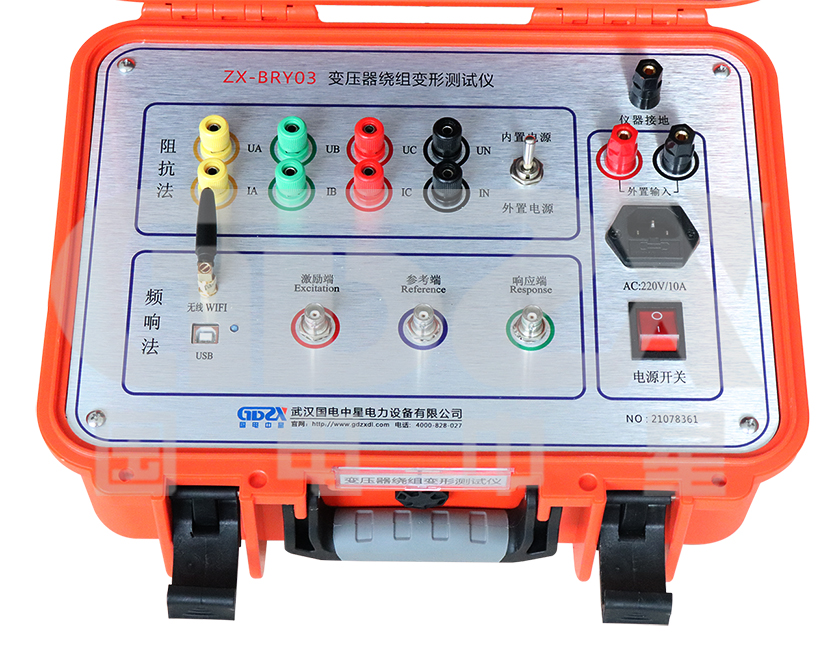

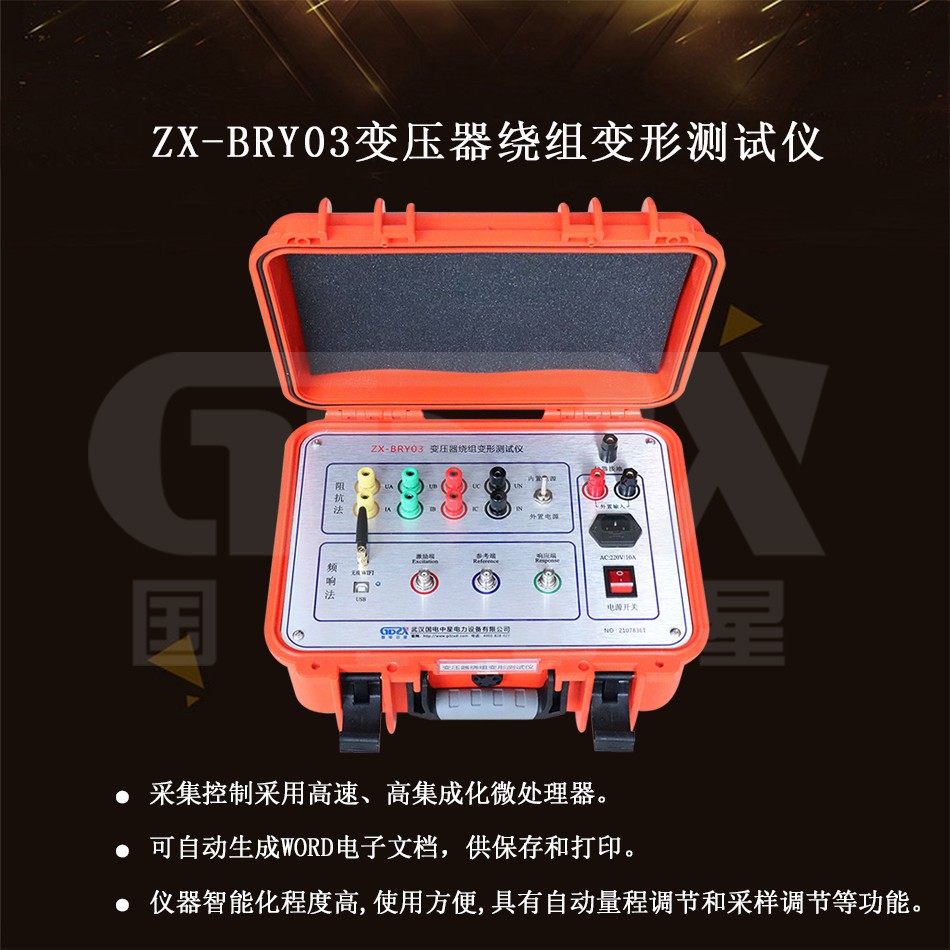

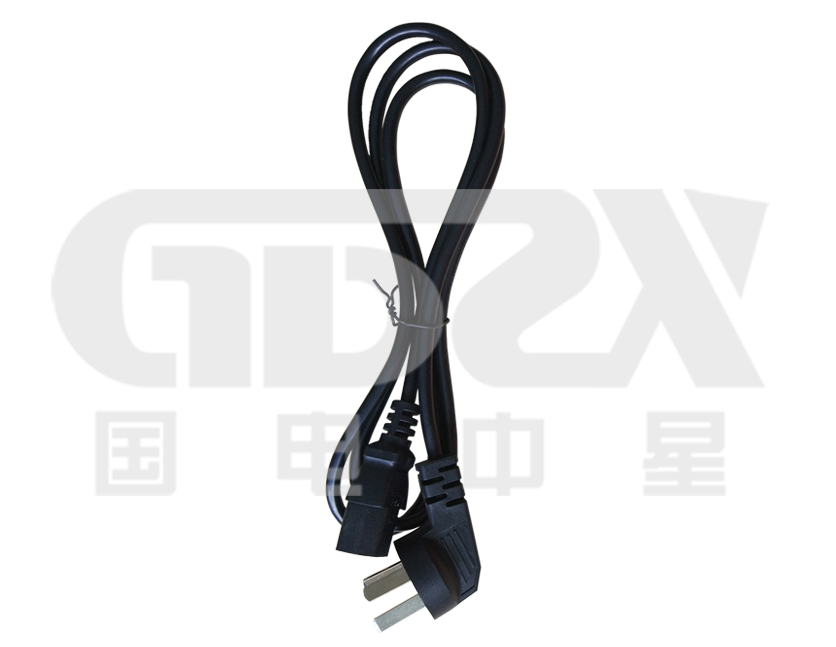

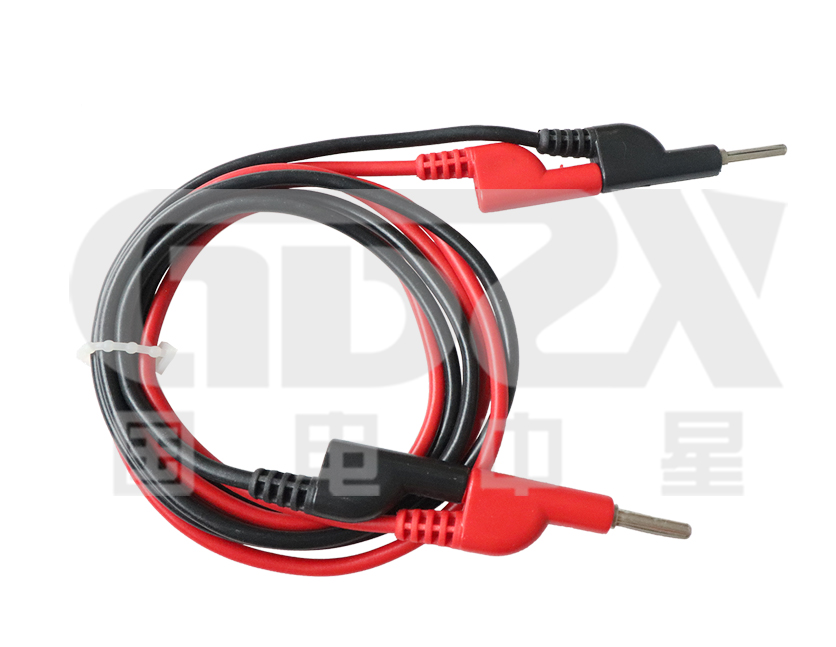

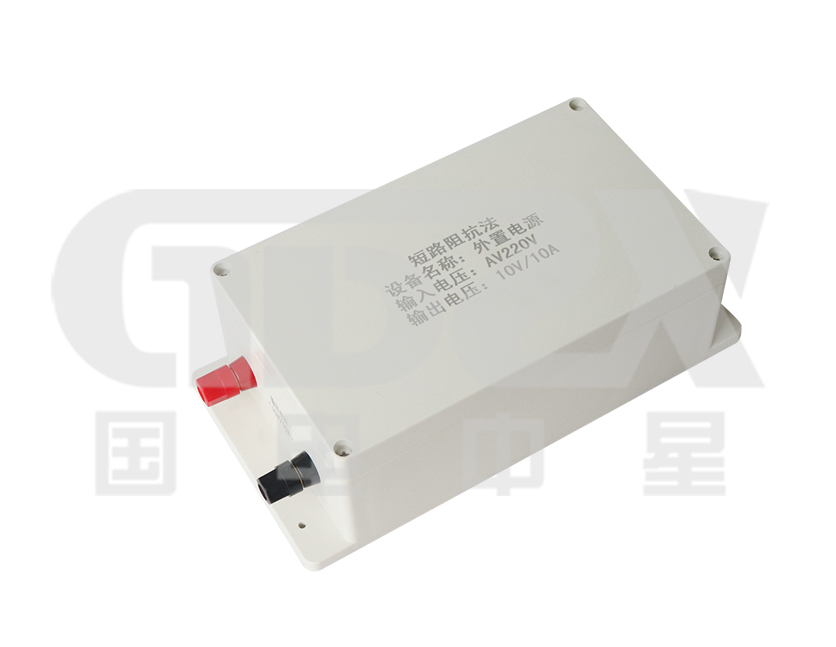

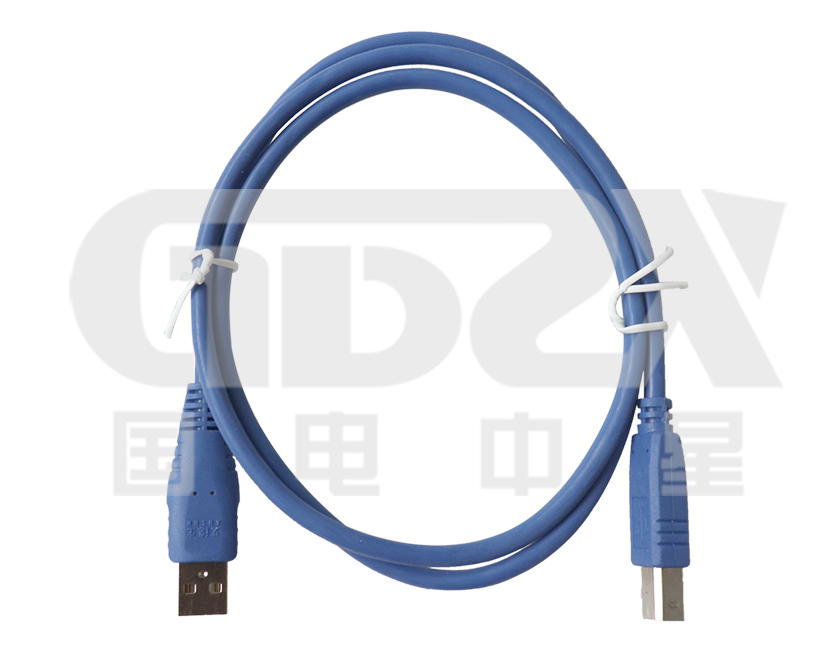

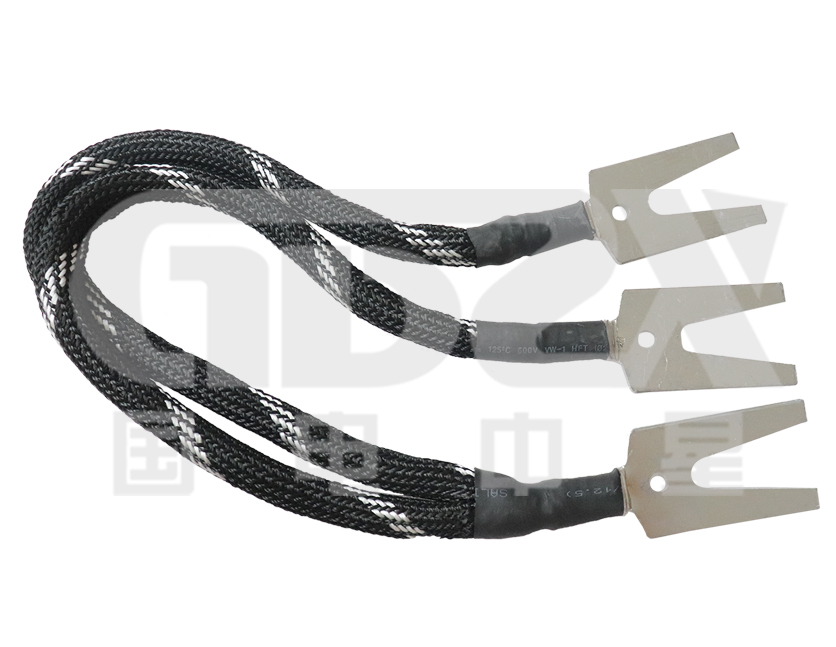

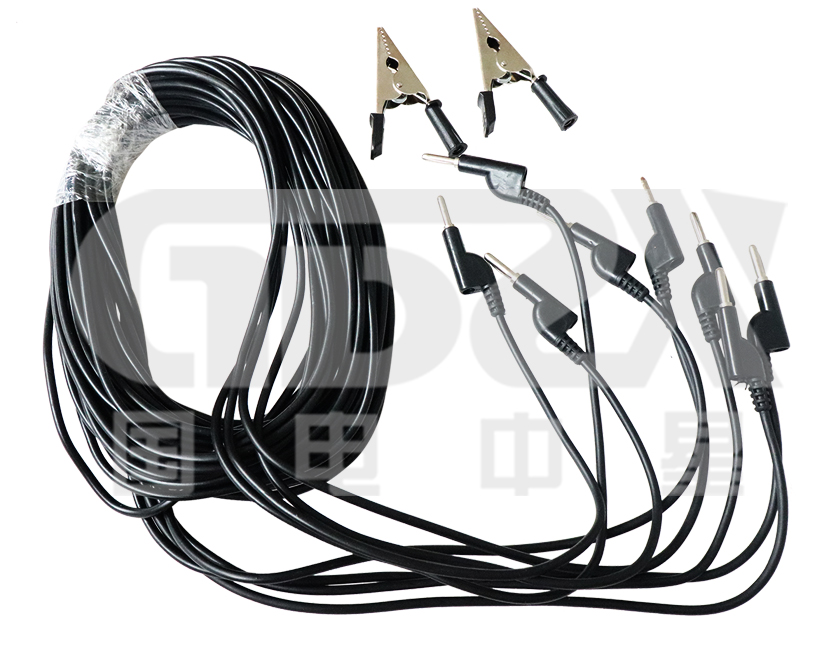

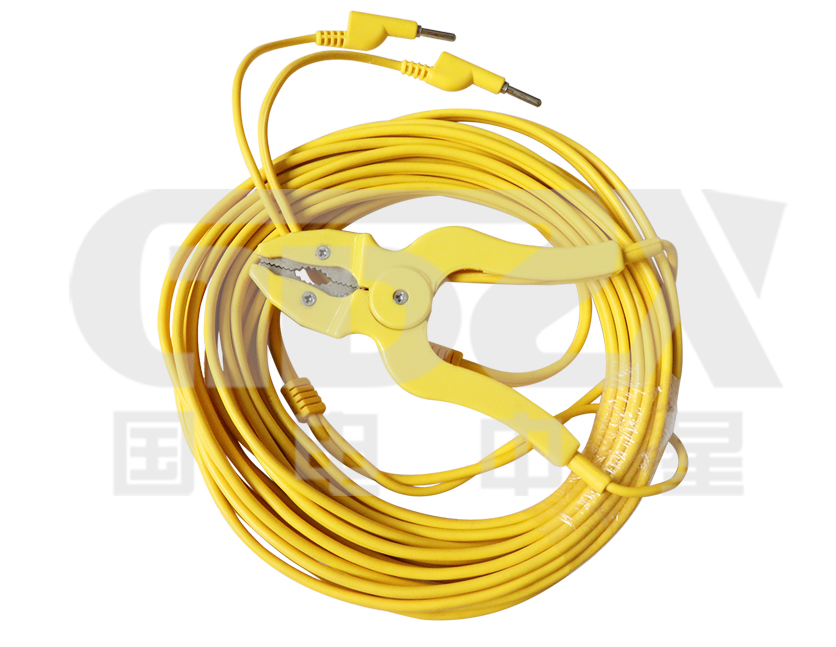

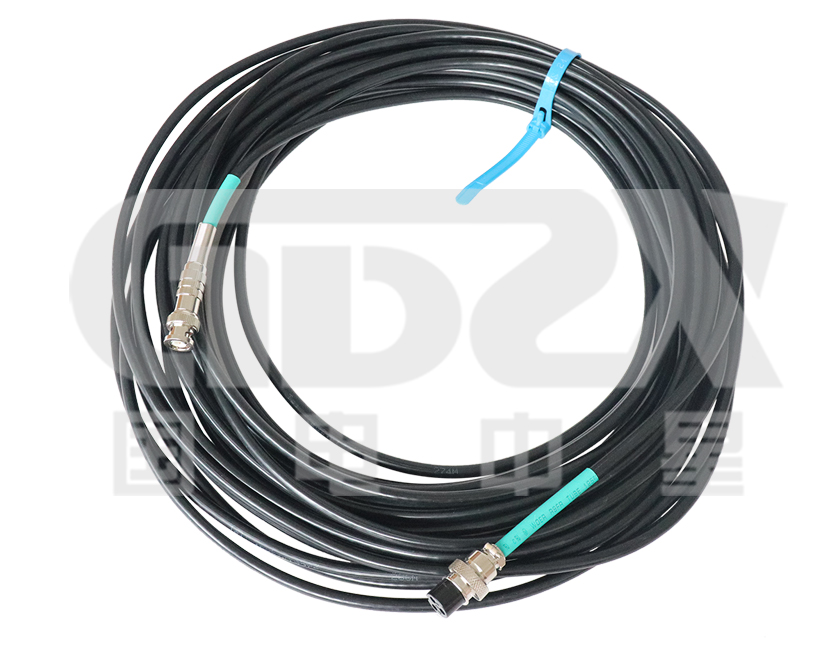

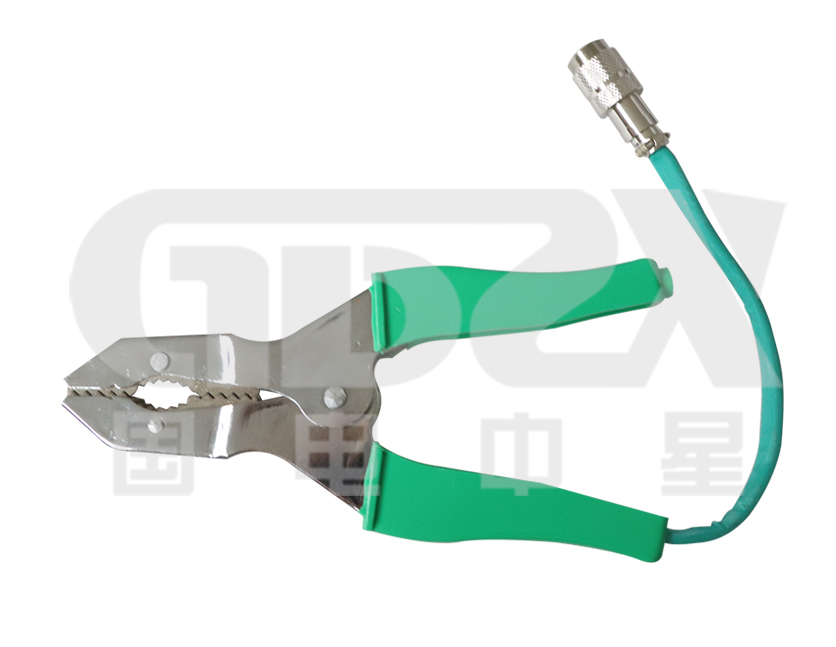

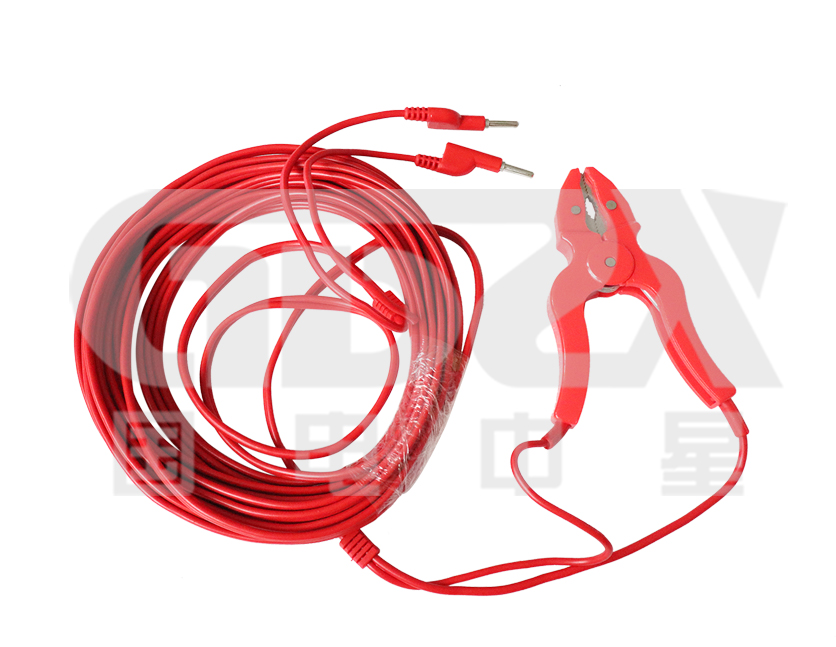

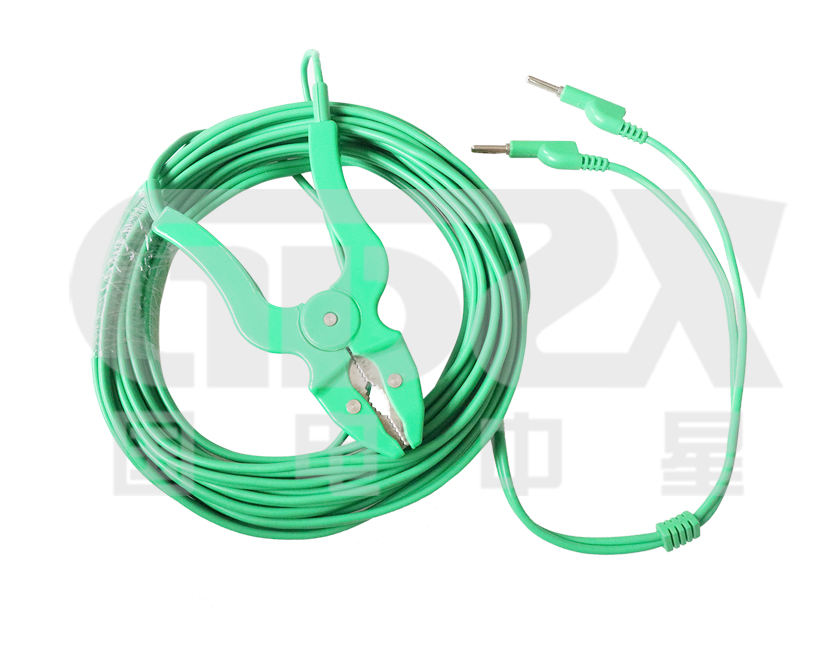

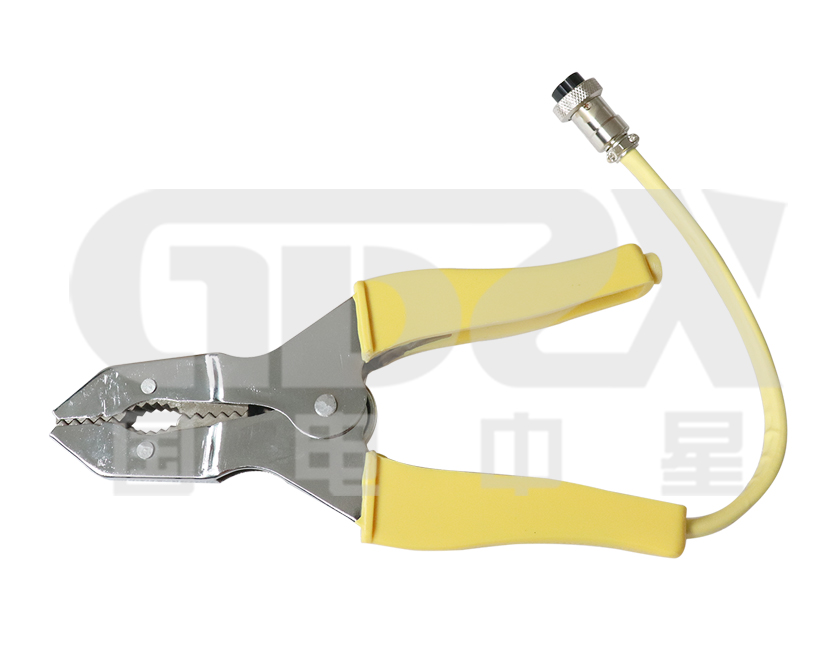

ZX-BRY03变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

    变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

    变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

    本仪器是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

产品别称
电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪

1. 扫描方式：

1) 线性扫描分布

①　扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

2) 分段扫频测量分布

①　扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

2. 其他技术参数

1) 幅度测量范围：(-120dB)至(+20dB)

2) 幅度测量精度：0.1dB

3) 扫描频率精度：0.005%

4) 信号输入阻抗：1MΩ

5) 信号输出阻抗：50Ω

6) 信号输出幅值：±20V

7) 同相测试重复率：99.9%

8) 测量仪器尺寸：370×300×170(mm)

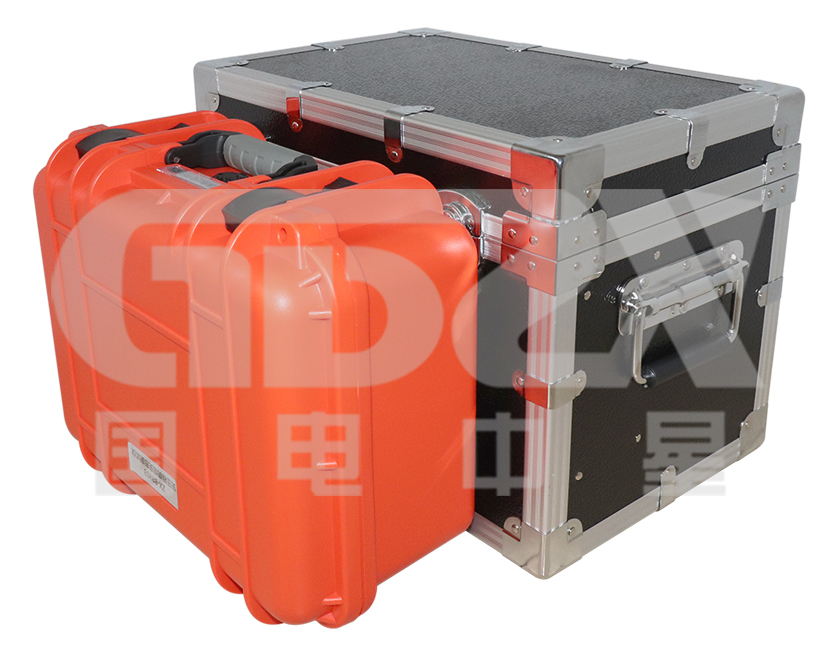

9) 线箱铝合金箱尺寸：420×300×300(mm)

10) 总体重量：20kg

11) 操作温度： -10℃至+40℃     存储温度： -20℃至+70℃

相对湿度： <90%，不凝结

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
