手持式直流电阻测试仪的技术演进与应用浅析——以ZXR-10S为例

直流电阻测试是变压器制造、安装、检修及预防性试验中的重要环节，主要用于检测绕组焊接质量、匝间短路、分接开关接触状态及引线完整性等关键参数。传统测试设备通常体积较大、操作复杂，难以适应现场快速、灵活的测试需求。随着电力设备检测技术的不断发展，手持式、智能化、高集成度的测试仪器逐渐成为技术人员的优先选择。本文将以ZXR-10S手持式直流电阻测试仪为例，对其技术特点、性能指标及现场适用性进行分析，为相关技术人员提供参考。

一、设备定位与设计理念

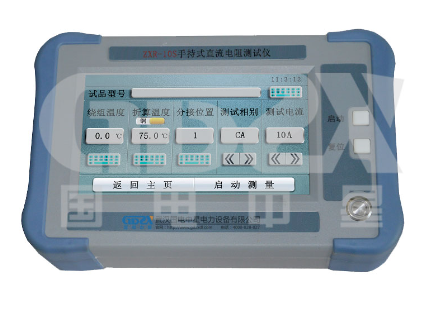

ZXR-10S是一款面向变压器及电压互感器等电力设备直流电阻测试而设计的便携式仪器。其设计突出轻量化、智能化、多档位自适应等特点，适用于车间、变电站、检修现场等多种场合的快速测试与数据采集。

二、核心功能与技术特点解析

1. 智能电流输出与宽范围测量

该仪器具备六档测试电流（<20mA至10A），可根据被测负载自动选择合适电流，实现从0.5mΩ至50kΩ的宽范围电阻测量。其采用全新电源技术，在保证输出稳定的同时，兼顾能效与设备温控，适合中小型变压器和互感器的测试需求。

2. 操作交互与数据管理

仪器配备7寸彩色触控屏，支持中文界面交互，操作直观简便。内置高速单片机控制，支持在测量过程中直接切换有载分接开关，并自动刷新数据，提升测试连贯性。设备可存储1000组测试数据，并支持掉电保存，便于后续查询与分析。

3. 安全防护与现场适应性

仪器具备放电报警功能，测试结束后自动提示放电状态，减少误操作风险。采用锂电池供电，无需外接电源即可完成户外测试，增强现场适用性。整机重量仅2kg，尺寸紧凑，便于携带与单手操作。

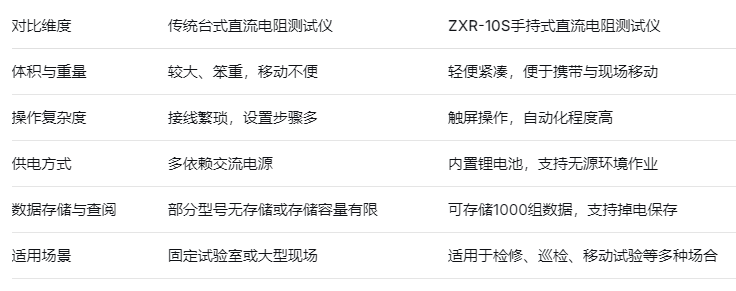

三、与传统台式直流电阻测试仪的对比

四、适用场景与使用建议

该仪器适用于：

●   变压器出厂试验、交接试验及预防性试验；

●   分接开关调整后的接触电阻测试；

●   现场快速排查绕组接头、引线等问题；

●   电压互感器等中小型设备的直流电阻测量。

建议在使用前确认电池电量充足，测试接线可靠，并在测试结束后关注放电提示，确保操作安全。

五、结语

随着电力设备检测向便携化、智能化方向发展，类似ZXR-10S这样的手持式直流电阻测试仪，凭借其操作简便、适应性强、功能完备等特点，正逐步成为现场试验与维护的重要工具。合理选用此类设备，有助于提升测试效率与数据可靠性，为设备状态评估与故障诊断提供有力支持。
