变压器绕组状态检测技术探讨：短路阻抗测试方法与ZX-BZK测试仪的应用分析

在电力系统中，变压器作为关键设备，其绕组结构的稳定性直接影响电网运行的可靠性与安全性。绕组变形是变压器常见隐患之一，可能由短路电流冲击、运输振动或长期电磁力作用引起，若不及时发现，可能逐步演化为绝缘故障甚至设备损毁。因此，绕组状态检测已成为变压器运维中的重要环节。

目前，低电压短路阻抗测试是判断绕组变形的主要方法之一，其原理是通过测量变压器在低电压条件下的短路阻抗值，与初始值或历史数据对比，依据变化幅度评估绕组是否发生形变。行业通常认为，阻抗变化超过2%时需引起重视并进一步检查。该方法具有接线简单、对设备无损伤、适于现场重复测试等特点，被广泛运用于110kV及以上变压器的状态评估。

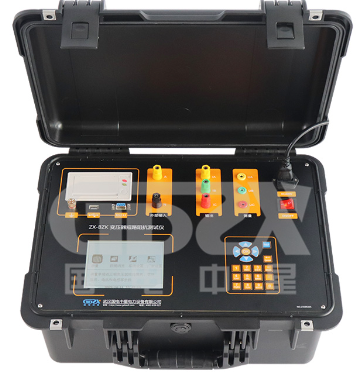

ZX-BZK变压器短路阻抗测试仪作为该类测试的代表设备，在技术设计与功能实现上具有一定特点：

1.集成化测试能力
仪器内置可调电源，支持单相测量方式自动计算三相参数，一次接线即可完成多绕组对的测试，简化了传统测试中需多次调整接线的流程。

2.测量精度与适应性
设备电压测量范围覆盖AC 3V～300V，电流测量范围达0.2A～20A，并支持外接CT/PT扩展量程，满足从配电变压器到高压主变的测试需求。采用锁相环同步采样技术，在功率因数大于0.1时，阻抗测量精度可达0.5级。

3.现场适用性设计
仪器结构紧凑（360×220×150mm），重量约5kg，具备宽温宽湿工作范围（-10℃～50℃，0～80%湿度），搭配透反式液晶屏，适合户外及变电站现场使用。数据存储、打印及导出功能也便于测试记录与后续分析。

从技术发展角度看，短路阻抗测试仪正朝着更高集成度、更强环境适应性与更智能的数据处理方向发展。ZX-BZK测试仪在电源内置、三相自动计算等方面的设计，体现了设备便携化与操作简化的趋势。然而，也需注意该类测试仍有一定局限性：低电压测试结果与实际运行工况存在差异，且阻抗变化受多种因素影响，通常需结合频响分析、振动检测等多种方法综合判断。

对技术人员而言，理解测试原理与设备特点同样重要。在实际应用中，应规范测试接线、确保测量条件一致，并结合历史数据纵向比较，避免单一测试结果的片面解读。此外，在复杂电磁环境或极低功率因数条件下，需关注仪器精度范围，必要时通过多次测量取均值以提高可靠性。

总之，短路阻抗测试作为绕组变形筛查的有效手段，在变压器状态评估中具有明确价值。类似ZX-BZK的集成化测试设备，为现场运维提供了便利工具，但技术人仍需保持科学审慎的态度，结合多种检测方法与运行数据，形成系统化、综合化的设备状态判断体系，从而真正提升电力设备的运维水平与电网安全韧性。
