ZXBC-S1手持式特种变比组别测试仪技术解析与应用探讨

在变压器测试与维护领域，变比与组别测量是评估设备状态、保障电网稳定运行的重要环节。传统变比电桥测试方法存在操作繁琐、效率不高等局限性。本文将以ZXBC-S1手持式特种变比组别测试仪为例，对其技术特点、性能优势及适用场景进行系统分析，为技术人员在实际应用中提供参考。

一、设备概述与设计特点

ZXBC-S1是一款专为变压器变比与组别测试设计的手持式仪器，采用锂电供电与大屏幕高分辨率液晶显示，具备中文菜单引导，操作直观便捷。仪器可一次完成三相变比测试，适用于多种特种变压器的现场测量需求。

二、核心性能与技术参数

1. 基本测量能力

●   量程范围：

◆   变比：0.9 ~ 10000

◆   角度：0 ~ 360°
       ●   精度表现：

◆   0.9~500：±0.1% + 2字

◆   501~2000：±0.2% + 2字

◆   2001~10000：±0.5% + 2字

●  分辨率：

◆   变比：0.0001

◆   角度：0.01°

2. 电源与环境适应性

●  工作电源：AC 220V ±10%，50Hz ±1Hz

●  输出电压：根据负载自动调节

●  使用环境：-10℃ ~ 40℃，湿度 ≤85% 不结露

●  结构设计：采用工程塑料箱体，具备防水、防震、耐温特性，适合野外作业。

三、主要功能与技术创新

1. 三相逆变电源技术

仪器内部采用三相精密逆变电源，有效隔离市电谐波干扰，提升测量稳定性与准确性。

2. 多类型变压器适用性

除了常规电力变压器外，该仪器特别适用于：

●  Z型变压器、整流变压器、接地变压器

●  电炉变、移相变、平衡变

●  斯科特变、逆斯科特变等特种变压器

3. 智能化测试与保护功能

●  自动识别组别：支持0~11种接线组别识别，可测量7.5°角度偏差

●  分接开关测量：最多支持99个分接点位，即使分接不对称也可准确定位

●  多重保护机制：具备反接保护、匝间短路保护、分接开关不到位保护及输出短路保护

4. 人机交互与便携设计

●  7寸高清彩色触屏，支持模块化信息显示

●  锂电供电，无需外接电源即可完成现场测试

●  箱体轻便（主机2kg，外箱8kg），便于携带与野外操作

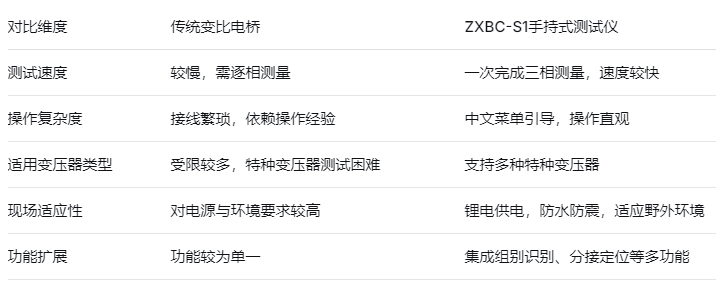

四、与传统测试方法的对比

五、应用建议与注意事项

1.使用前准备：确认测试环境符合温湿度要求，检查仪器电量充足。

2.接线规范：严格按照仪器说明进行高低压侧接线，避免反接。

3.分接开关测试：对于不对称分接开关，建议多次测量以验证结果一致性。

4.数据记录与分析：结合变比误差与角度数据，综合判断变压器状态。

5.维护与存储：使用后清洁仪器，存放于干燥环境中，定期进行功能校验。

六、总结

ZXBC-S1手持式特种变比组别测试仪在测量效率、适用性、智能化程度等方面较传统方法具有明显优势，尤其适用于现场快速测试与特种变压器评估。其集成化的保护功能与良好的环境适应性，进一步提升了设备的可靠性与实用价值。建议技术人员在实际使用中，结合变压器类型与测试场景，合理运用仪器功能，以实现更高效、准确的测试结果。
