变压器直流偏磁带电检测技术解析：ZXPC-260A测试仪原理与应用对比

引言

随着高压直流输电（HVDC）系统的快速发展及地磁暴现象频发，变压器直流偏磁问题日益成为影响交流电网安全运行的重要因素。变压器中性点直流电流的流入，可能导致铁芯半波饱和、励磁电流畸变、谐波增加、无功波动甚至设备过热损坏。因此，对运行中变压器中性点直流电流进行带电检测，成为状态检修与故障早期预警的重要手段。本文以ZXPC-260A变压器直流偏磁带电测试仪为分析对象，结合其技术原理与参数指标，对比传统检测方法及同类设备，探讨其在变压器直流偏磁监测中的应用价值，供电力系统运维及试验技术人员参考。

一、设备定位与检测原理

ZXPC-260A主要用于在线检测变压器中性点直流电流分量，其核心任务是分辨出从大地流入交流变压器系统、形成直流回路的那部分直流电流。该电流分量是引发变压器直流偏磁的主要因素，通过对其实时监测，可间接判断变压器内部绝缘的劣化趋势，实现故障早期预警。

从检测原理上，该仪器采用电测法，在不改变原设备接线的前提下，将信号取样点选择在变压器中性点接地引出线处。这一方式避免了停电安装传感器的不便，真正实现了“带电测试”。测量信号中混合有工频交流、谐波及直流成分，仪器需具备良好的信号分离能力，准确提取出由大地流入变压器的直流分量。

二、核心参数与技术分析

1. 测量范围与精度

ZXPC-260A测量范围为0～30A，精度1级。这一量程覆盖了绝大多数变压器中性点直流电流的实际幅值范围。对比早期手持式钳形表（仅能测量工频交流），该设备针对低频及直流分量进行了优化，能够有效响应地磁感应电流（GIC）及直流输电单极大地返回电流引起的直流分量。

2. 仪器组成与取样方式

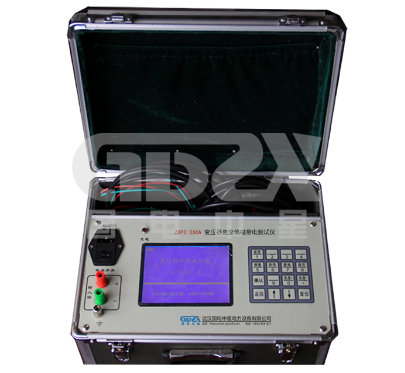

设备由主机与测量用卡钳组成。卡钳作为一次传感单元，采用开合式设计，便于现场直接卡接在接地引下线上，无需拆解接地排，提高了测试的安全性与便捷性。与传统需串入分流器的方式相比，非接触测量避免了回路开路风险，符合带电作业安全规范。

3. 数据管理与人机交互

仪器具备键盘输入功能，支持变电站编号、设备编号录入，历史数据查询及时钟修改。这一设计便于现场建立设备台账，实现测试数据的可追溯性。对于长期监测点，可定期记录直流电流变化趋势，为绝缘劣化分析提供基础数据。

4. 供电方式与便携性

采用直流可充电锂电池供电，摆脱了现场取电的束缚，适用于户外变电站及无市电环境。整机重量2.8kg，外形尺寸320×240×160(mm³)，属于便携式仪表范畴，适合运维人员巡检携带。

5. 环境适应性

工作温度范围0～60℃，覆盖我国大部分地区户外变电站的四季运行条件。户内、户外、在线测量三模式兼容，既可手持巡检，也可固定安装进行连续监测。

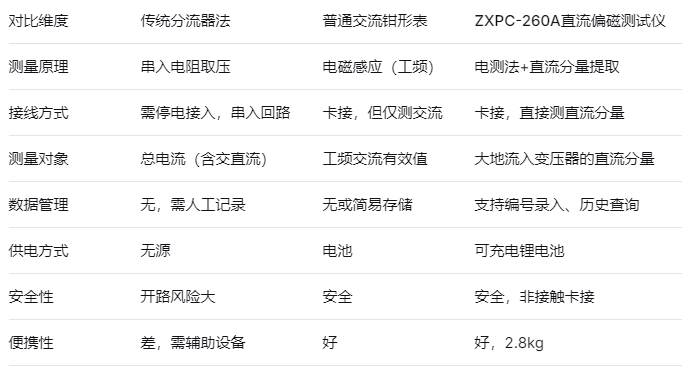

三、与传统检测方法及同类设备的对比

从对比可见，ZXPC-260A针对“直流偏磁”这一特定场景进行了专门优化，解决了传统方法无法分离直流分量、需停电接入、无数据管理等痛点，更贴合当前电网对变压器状态感知的精细化需求。

四、工程应用建议

1. 直流偏磁普查

在高压直流输电系统单极大地返回方式运行期间，或地磁暴预警发布后，可组织对相关变电站变压器进行中性点直流电流普测，筛选出直流电流超标设备，为后续治理（如加装电容隔直装置）提供依据。

2. 长期在线监测

对于已发现直流电流偏大但未达到治理阈值的变压器，可将ZXPC-260A设置为连续监测模式，定期记录数据，观察直流分量变化趋势，结合油色谱、振动等参数综合判断设备状态。

3. 故障诊断辅助

当变压器出现噪声异常、振动增大、谐波超标等异常时，可使用该仪器测量中性点直流电流，排除或确认直流偏磁是否为诱因，避免盲目解体检查。

4. 数据对比分析

利用仪器内置的历史数据查询功能，建立每台变压器的“直流电流档案”，对比年度数据变化，对持续上升的设备提前预警，实现状态检修。

五、结语

ZXPC-260A变压器直流偏磁带电测试仪，从实际工程需求出发，解决了运行变压器中性点直流电流难以分离、无法带电测量的技术难题。其电测法原理、卡接式取样、便携化设计及数据管理功能，为电力技术人员提供了一种有效的直流偏磁监测工具。在当前电网交直流混联规模不断扩大、地磁暴影响日益受重视的背景下，掌握该设备的原理与应用要点，有助于提升变压器早期故障预警能力，保障电网安全稳定运行。
