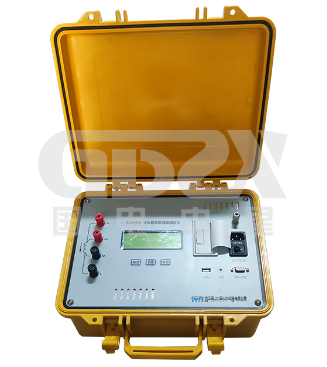

技术解析：ZXRC-10A变压器直阻消磁测试仪的功能集成与现场应用

在变压器预防性试验与故障诊断中，直流电阻测试与铁心消磁是两项关键工作。传统方式下，技术人员需分别使用直阻测试仪和消磁仪，不仅设备携带不便，现场接线也较为繁琐。ZXRC-10A变压器直阻消磁测试仪将两项功能集成于一体，从仪器结构、测量范围到消磁能力进行了系统性设计。本文从其技术指标与性能特点出发，分析该设备在电力检修场景中的应用价值。

一、功能集成：直阻测试与消磁的一体化设计

ZXRC-10A的核心技术逻辑在于将直流电阻测量与铁心消磁功能整合在同一硬件平台上：

●   测量电流多档可调：提供10A、5A、1A、100mA、10mA、1mA共六个电流档位，覆盖从微电阻到高电阻的宽量程需求。

●   消磁电流独立配置：支持10A、5A、1A、100mA四档消磁电流，针对不同容量变压器铁心的剩磁状态进行有效消除。

●   一机多用：既可用于变压器、互感器、发电机、电动机的直流电阻测试，也可在变压器投运前进行消磁处理，减少励磁涌流冲击风险。

二、测量范围与精度分析

设备在不同电流档位下对应不同的测量范围，技术人员需根据被试品类型合理选择：

●   10A档：500μΩ~2Ω，适用于大容量变压器低压侧绕组或粗导线线圈的测量。

●   5A档：1mΩ~4Ω，兼顾分辨率与测量速度。

●   1A档：10mΩ~20Ω，适用于中等容量绕组。

●   100mA档：1Ω~200Ω，用于小容量变压器或较高阻值绕组。

●   10mA档：10Ω~2kΩ，覆盖互感器、电机绕组等。

●   1mA档：100Ω~20kΩ，适用于高阻值测量场景。

测量精度为±（0.2%读数+2字），分辨率达0.1μΩ，满足电力设备预防性试验规程对直流电阻测试的精度要求。

三、消磁功能的工程意义

变压器在直流电阻测试后，铁心中会残留一定剩磁。若直接投入运行，剩磁可能导致投运时励磁涌流增大，引起保护误动或绕组机械应力损伤。ZXRC-10A的消磁功能具有以下特点：

●   消磁速度快：三相变压器一般消磁一次至两次即可完成。

●   消磁电流可调：根据变压器容量与剩磁程度，选择合适消磁电流档位，既保证消磁效果，又避免过度励磁。

四、现场操作与数据管理

设备在操作便捷性与数据管理方面做了针对性设计：

●   微机控制全自动流程：自动完成自校、稳流判断、数据处理与阻值显示，减少人为操作误差。

●   有载调压变压器纵向测试：可一次供电完成所有分接位的测量，提高工作效率。

●   大屏幕液晶显示：192×64分辨率，室外强光下仍可清晰读取数据。

●   双存储模式：内置非易失性存储器可存储500组数据；USB接口支持U盘扩展，最多可存储10000组测量数据。

●   高精度实时时钟：记录每次测试的时间戳，便于历史数据追溯与试验周期管理。

五、安全保护机制

电力测试过程中，反电势是常见的安全隐患。ZXRC-10A具备完善的反电势保护功能，在测试回路断开时能有效吸收绕组产生的反向电动势，保护仪器内部电路及操作人员安全。

六、结构与便携性

●   外形尺寸：345mm×295mm×175mm

●   仪器重量：6kg

在集成双功能的前提下，整机重量控制在6kg，便于检修人员携带至变电站现场或试验室使用。

结语

ZXRC-10A变压器直阻消磁测试仪通过将直流电阻测试与铁心消磁功能合二为一，减少了现场设备数量与接线频次，提升了检修效率。其多档位电流配置、宽范围测量能力、数据存储功能及反电势保护设计，兼顾了测试准确性与操作安全性。对于从事变压器预防性试验、故障诊断及投运前检查的技术人员而言，理解该设备的功能逻辑与参数选型，有助于在现场工作中更规范、高效地完成测试任务。
