技术解析：等电位连接电阻测试的技术要点与ZXD-470的功能定位

在建筑物防雷接地系统、电气设备安装质量验收以及电力设备预防性试验中，等电位连接电阻的测试是判断金属构件之间电气连接可靠性的重要手段。随着相关规程对接地连续性和接触电阻要求的日益严格，测试仪器的测量精度、抗干扰能力和功能扩展性成为技术人员关注的重点。本文以ZXD-470等电位电阻测试仪为分析对象，对其技术特性进行解析，并结合测试原理和应用场景展开讨论，供从事防雷检测、电气试验及工程质量验收的技术人员参考。

一、等电位连接电阻测试的技术背景与测试原理

1.1 测试需求与应用场景

等电位连接是将建筑物内各金属构件、防雷装置、电气设备外露可导电部分等通过导体连接起来，使其电位相等或接近，以防止电击危害和电气火灾。根据相关规范要求，等电位连接导体的连接质量需要通过电阻测试进行验证。

ZXD-470等电位电阻测试仪适用于以下场景：

●   建筑物防雷接地系统：检测避雷带、地梁、构造钢筋、楼板筋等金属构件之间的连接质量

●   电气设备安装：测量设备与地网地极间连接导体的电阻

●   开关触点和接点测试：测量断路器、开关、插座触点的接触电阻

●   工业制造领域：检测车船飞机的金属铆接电阻、电焊接点电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻

1.2 精密四线法测试原理

ZXD-470采用精密四线法（开尔文法）进行电阻测试。该方法通过独立的电流回路和电压回路，消除了测试线电阻和接触电阻对测量结果的影响。具体原理是：由I+和I-端子向被测电阻施加恒定测试电流，同时通过V+和V-端子测量被测电阻两端的电压降，根据欧姆定律计算电阻值。由于电压测量回路阻抗极高，几乎不取电流，因此测试线电阻和接触电阻不会引入测量误差，特别适合低值电阻的准确测量。

二、ZXD-470的核心技术参数与功能特性

2.1 测量范围与精度指标

根据产品规格，ZXD-470的测量里程为0.01mΩ～100kΩ，最小分辨率为0.01mΩ。在不同量程范围内，精度指标如下：

●   0.01mΩ～100.0mΩ：±2%±10dgt

●   100mΩ～100kΩ：±1.5%±5dgt

这样的精度设计满足了从微电阻接触测试到常规导体电阻测量的需求。测试电流≤2A，兼顾了测量速度与电池续航能力。

2.2 导线长度测试功能

ZXD-470具备独特的导线长度测试功能，这是其区别于常规微欧计的技术特点。该功能的实现原理是：

1.设置标准样线长度（范围1m～99m），先测量标准长度导线的电阻值

2.再测量整条待测导线的电阻值

3.通过两次测试的电阻比值计算导线长度（L≤100km）

这一功能对于现场需要估算电缆长度或验证导线实际长度的场景较为实用，减少了额外携带测长工具的负担。

2.3 数据管理与报警功能

仪器内置数据存储功能，可保存900组测试数据，掉电或更换电池不会丢失。存储数据可通过USB接口上传至电脑，配合监控软件进行保存和打印输出，满足试验报告生成的需求。

报警功能方面，用户可设置报警临界值（范围0.1mA～100.0kΩ，单位标注存在笔误，应为电阻值）。当测试值超过设定阈值时，仪器发出长鸣声报警提示，便于现场快速判断测试结果是否合格。每次开机默认不启动报警功能，需手动设置。

2.4 人机交互与供电设计

显示方面，采用3.5英寸真彩液晶屏，测试结果直观清晰。测试时间约0.5秒/次，响应速度较快，适合批量测试场景。

供电系统采用DC7.4V 3Ah可充电锂电池，可连续工作约8小时。当电池电压降至约6.8V时，屏幕显示低电压提示，提醒及时充电。充电接口为USB接口，便于现场充电。自动关机功能约15分钟触发，有助于延长电池续航。

2.5 机械结构与便携性

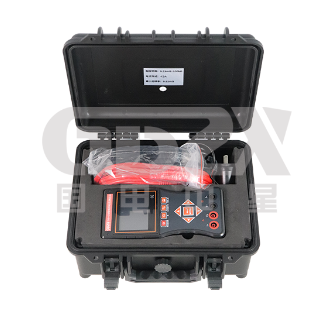

主机尺寸207mm×101mm×45mm，总质量约3.4kg（含包装测试线）。测试线标配长约5m，红黑各1条，共2条，满足常规测试距离需求。

三、ZXD-470在不同应用场景中的技术优势

3.1 建筑物等电位连接检测

在建筑防雷工程验收中，等电位连接电阻的测试点往往分布在建筑物的不同位置。ZXD-470采用便携式设计和锂电池供电，便于携带至屋顶、地下室等不同作业面。四线法测试可有效消除测试线过长引入的电阻，保证测量数据的准确性。

3.2 电气设备接触电阻测试

断路器、开关、插座等设备的触点接触电阻是判断其运行状态的重要参数。这类测试通常要求测量微欧级电阻，ZXD-470的0.01mΩ分辨率和四线法测试原理能够满足此类低值电阻测量需求。

3.3 工业制造领域的质量检测

在车船飞机制造、蓄电池组装配、配电盘母线连接等场景中，铆接电阻、焊接电阻和接点电阻的检测直接关系到产品质量和运行可靠性。ZXD-470的宽量程设计和数据存储功能，可支持生产线批量测试和质量追溯。

四、测试注意事项与使用建议

4.1 线路电压避让

仪器技术参数中提示“线路电压应避免”，这意味着测试时应确保被测回路处于断电状态，避免感应电压或残余电荷影响测量结果甚至损坏仪器。

4.2 溢出与报警设置

当被测电阻超出量程范围时，仪器显示“OL”符号。报警临界值设置时需注意电阻单位，确保设定值与实际需求一致。报警功能默认关闭，需手动开启，这一设计避免了开机误报警。

4.3 充电与存放

锂电池供电模式下，建议在低电压提示后及时充电。长时间不使用时，应在存放温湿度条件（-10℃~60℃，70%rh以下）下妥善保管，避免高温高湿环境。

五、结语

等电位连接电阻测试是保障电气安全的重要技术手段，测试仪器的选型需结合测量精度、功能扩展性和现场适应性综合考量。ZXD-470等电位电阻测试仪采用精密四线法原理，具备0.01mΩ高分辨率、宽量程覆盖、导线长度测试、数据存储与上传等实用功能，可满足建筑物防雷检测、电气设备接触电阻测试以及工业制造质量检验等多种场景需求。技术人员在实际应用中，应根据被测对象的特性选择合适的测试方法，充分利用仪器功能，为电气连接质量的评估提供可靠的数据支撑。
