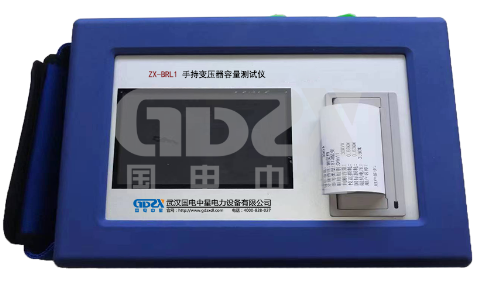

ZX-BRL1手持变压器容量测试仪的技术特性与应用分析

在电力系统运行管理中，变压器容量参数的真实性直接关系到电网安全、线损计算与电费结算的准确性。针对用户私自增容、基本电费漏收等问题，现场快速、准确地获取变压器实际容量成为电力营销与稽查部门的重要技术需求。ZX-BRL1手持变压器容量测试仪围绕便携性、测试精度与现场适应性进行了系统设计，为变压器容量现场核查提供了可量化的技术手段。

一、测试功能定位

ZX-BRL1专用于变压器容量的现场测量，适用于配电变压器及电力变压器的容量核定工作。与传统需外接调压器、电源设备的方法相比，该仪器采用内置高效能可充电电池供电，一次完全充电可连续测量100台套以上变压器，显著降低现场测试对辅助设备的依赖，提升稽查与巡检效率。

二、测试精度与校正机制

变压器容量测试受温度、波形畸变、非额定电压与电流等因素影响较大。ZX-BRL1在测试精度方面给出如下指标：

●   电压：±0.5%

●   电流：±0.5%

●   功率：±1.0%（功率因数＞0.1）；±2.0%（0.02＜功率因数≤0.1）

为提高测试结果与实际工况的吻合度，仪器内置多项自动校正功能。用户输入温度、空载校正系数等参数后，仪器可自动完成：

●   波形畸变校正

●   温度校正

●   非额定电压校正

●   非额定电流校正

该设计使测试结果在不同现场条件下具备较好的可比性与参考价值，减少因工况偏离额定值带来的判断误差。

三、人机交互与操作效率

现场检测环境通常要求操作简洁、信息直观。ZX-BRL1采用5寸全触控真彩液晶显示器，分辨率为900×500，界面以中文菜单呈现，设置、测试过程与结果在同一功能界面集中显示，便于操作人员快速完成参数配置与结果比对。

全触控交互方式降低了按键式设备的操作学习成本，适用于多班组、轮岗制的现场作业场景。

四、电气安全与环境适应性

变压器容量测试常在户外配电室、杆架变台或用户侧现场进行，仪器自身的电气安全特性是选择设备的重要考量。ZX-BRL1在绝缘与耐压方面明确以下指标：

●   容量测试、电压、电流输入点对机壳绝缘电阻 ≥ 100 MΩ

●   充电电源输入对机壳可承受工频2kV（有效值），测试时长1分钟

环境适应方面，工作温度范围为 -20℃ ～ +60℃，可覆盖我国大部分地区户外作业条件。充电器电源要求为市电AC 160V～265V，具备较宽电压适应性，适用于现场供电不稳定的情况。

五、便携性与现场部署

仪器体积为 26cm × 17cm × 6cm，重量 1.5kg，符合手持式设备定位。在需要频繁移动、登杆或进入狭窄配电室的情况下，轻量化设计有助于减轻现场人员负担。

六、在电力稽查与设备管理中的应用价值

ZX-BRL1所解决的问题聚焦于电力营销侧的实际痛点：

1.对私自增容行为提供量化判定依据；

2.无需外接调压设备，降低现场测试门槛；

3.自动校正机制减少对测试人员经验依赖，提升数据一致性。

对于电力公司营销稽查、用电检查、配电运维等技术人员而言，该仪器可作为变压器容量现场核定的实用工具，适用于新装用户验收、周期性核查及异常用电调查等场景。
