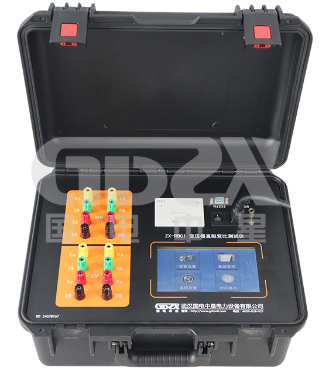

技术文章：ZX-RBC1变压器直阻变比测试仪的一体化测试架构与现场适用性分析

引言

配电变压器、互感器及电动机等感性负载的常规预防性试验中，直流电阻测试与变比组别测试是两项独立但频繁开展的项目。传统分体式方案需多次拆接线，不仅延长了停电时间，也引入了接线错误与接触不良的风险。ZX-RBC1将直阻与变比测试整合于同一平台，采用一次性接线、触控屏切换测试模式的设计，本文从硬件架构、测试逻辑及现场适应性角度进行技术解析。

一、一体化测试流程与接线简化

ZX-RBC1的核心设计思路在于减少测试过程中的二次接线操作。用户在完成高压侧与低压侧三相接线后，无需更换测试线即可分别执行变比测试与六相直流电阻测试（高、低压侧各三相）。所有功能切换通过七寸触摸屏完成，省去了外置转换开关或手动倒线的步骤。

对于低压侧包含多个绕组的整流变压器，变比测试模块支持在不拆线情况下测量变比值及7.5°的角度偏差，适用于复杂绕组结构的工业整流设备。

二、直流电阻测试模块技术分析

1. 电流档位与自动适配

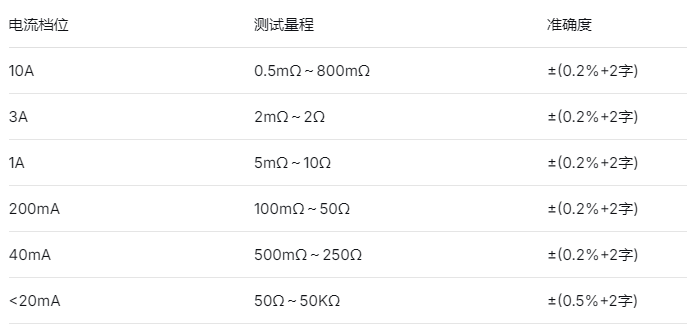

仪器提供6个固定电流档位及一个自动档位（AUTO）：

●   最小分辨率：0.1μΩ，可识别绕组匝间短路或连接松动引起的微小电阻变化。

●   AUTO档：仪器根据负载阻抗自动选择合适电流，避免手动档位选择不当导致量程超限或励磁涌流干扰。

2. 现场操作便利性设计

●   有载分接开关切换测试：在测量状态下可直接切换分接位置，仪器自动刷新数据，无需复位或重启测试流程。

●   温度换算：支持将实测电阻值换算至指定温度下的等效电阻，便于与历史数据或出厂值进行纵向对比。

●   放电声响报警：测试完成后自动放电并发出声响提示，降低操作人员触电风险。

●   保护功能：包含电源过热保护、电压反接保护。

三、变比测试模块技术分析

1. 三相精密逆变电源

仪器内部采用三相精密逆变电源，其输出波形不受市电电压谐波影响。现场测试若使用发电机供电，该设计可保证变比测量结果的重复性。

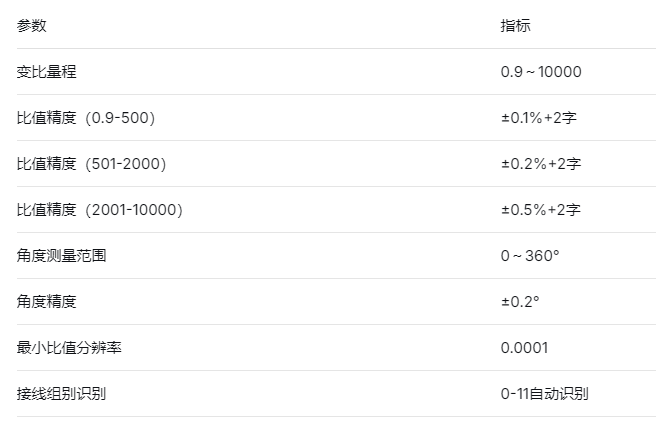

2. 测量能力与适用范围

3. 特殊变压器适配能力

ZX-RBC1明确支持以下非标变压器类型：

●   Z型变压器（接地变）

●   整流变压器

●   电炉变压器

对于整流变压器，低压侧通常包含多个绕组，传统变比仪需反复拆线。本仪器可在不拆线状态下完成变比测量及7.5°角度偏差的检测。

4. 分接开关位置自动识别

输入额定参数后，仪器可自动测量：

●   当前变比值及误差

●   当前分接开关所在档位

●   最多支持99个分接点位的识别

对于分接不均匀的分接开关（如部分非标有载调压结构），仍可准确输出分接位置信息。

5. 保护机制

变比测试模块内置以下保护：

●   高低压反接保护

●   变压器匝间短路保护

●   分接开关分合不到位保护

●   输出全短路保护

上述保护提升了仪器在误操作或被测设备故障状态下的生存能力。

四、人机交互与环境适应性

●   显示与操作：七寸高亮度触摸彩色液晶，强光环境下仍可清晰读取。支持中英文界面自由切换。

●   数据存储：可存储1000组测试结果（含直阻与变比数据）。

●   工作环境（直阻模块）：温度-20℃～40℃，相对湿度<80%RH，不结露。

●   工作环境（变比模块）：温度-10℃～40℃，相对湿度≤85%，不结露。

●   供电电源：AC 220V±10V，50Hz±1Hz，整机最大功耗200W（主要消耗于10A直阻测试工况）。

五、典型应用场景建议

基于上述技术特征，ZX-RBC1适用于以下现场场景：

1.配电变压器预防性试验（10kV/35kV级）

○   一次性完成直阻（高+低六相）与变比组别测试，缩短停电时间

2.整流变压器检修后验证

○   低压多绕组不拆线测量，配合7.5°角度偏差检测

3.有载调压变压器分接开关校验

○   在测量状态下逐档切换，自动记录各档位变比与误差

4.发电机、电动机直流电阻测试

○   使用40mA或<20mA档位测量较高电阻值的定子绕组

5.现场发电机供电环境

○   三相逆变电源对市电谐波不敏感，发电机供电时测量结果稳定

结语

ZX-RBC1通过将直阻测试与变比测试整合于同一台仪器，并采用一次性接线与触控操作，减少了传统分体式方案中的重复劳动与接线风险。其直流电阻测试覆盖了从0.5mΩ到50kΩ的宽量程，变比测试支持Z型变、整流变等非标变压器，并在分接开关自动识别、温度换算、放电报警等方面提供了针对现场需求的细化功能。对于承担配电变压器、互感器及电动机检修试验的技术人员，该设备可作为提升现场作业效率的技术选项之一。
