谐波的检测方法有哪些?

发布时间:2019-08-20 浏览数:337

       前面我们了解了谐波的危害,因此检测谐波和消除谐波十分关键。谐波的检测方法有哪些呢?


一、模拟电路

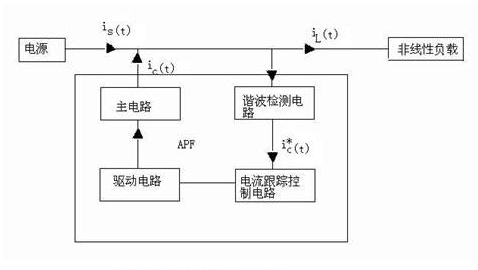

        接下来要说的第一种谐波检测方法就是模拟电路,这种检测方法造价一般较高,而且模拟带通滤波器对频率和温度的变化非常敏感,基波幅值误差很难控制在10%以内,严重影响了有源滤波器的控制性能。近年来发现,可用神经元替代自适应滤波器,再用一对与基波频率相同,相位相差90度的正弦向量作为神经元的输入。由神经元先得到基波电流,然后检测出应补偿的电流,从而完成谐波电流的检测。但人工神经网络的硬件目前还是一个比较薄弱的环节,限制了其应用范围。

二、傅立叶变换

        第二种谐波检测方法就是利用傅立叶变换,离散傅立叶变换所需要处理的是经过采样和A/D转换得到的数字信号,设待测信号为x(t),采样间隔为 t秒,采样频率 =1/ t满足采样定理,也就是说大于信号高频率分量的2倍,则采样信号为x(n t),并且采样信号总是有限长度的,即n=0,1……N-1。这相当于对无限长的信号做了截断,因而造成了傅立叶变换的泄露现象,产生误差。此外,就离散傅立叶变换而言,如果不是整数周期采样,那么即使信号只含有单一频率,离散傅立叶变换也不可能求出信号的准确参数,因而出现栅栏效应。通过加窗可以减小泄露现象的影响。

三、小波变换

        第三种谐波检测方法就是小波变换,目前这种检测方法已广泛应用于信号分析、语音识别与合成、自动控制、图象处理与分析等领域。电力谐波是由各种频率成分合成的、随机的、出现和消失都非常突然的信号,在应用离散傅立叶变换进行处理受到局限的情况下,可充分发挥小波变换的优势。即对谐波采样离散后,利用小波变换对数字信号进行处理,从而实现对谐波的有效测定。小波可以看作是一个双窗函数,对一信号进行小波变换相当于从这一时频窗内的信息提取信号。对于检测高频信息,时窗变窄,可对信号的高频分量做细致的观测;对于分析低频信息,这时时窗自动变宽,可对信号的低频分量做概貌分析。所以小波变换具有自动“调焦”性。其次,小波变换是按频带而不是按频点的方式处理频域信息,因此信号频率的微小波动不会对处理产生很大的影响,并不要求对信号进行整周期采样。另外,由小波变换的时间局部可知,在信号的局部发生波动时,不会象傅立叶变换那样把影响扩散到整个频谱,而只改变当时一小段时间的频谱分布,因此,采用小波变换可以跟踪时变和暂态信号。
