电力系统谐波该如何治理？

        抑制谐波的方法有很多，本文中，国电中星为大家简单介绍几种改造谐波源本身的谐波抑制方法。

一、尽量选用高功率因数的整流器

        采用整流器的多重化来减少谐波的方法较为传统，用该方法构成的整流器还不足以称之为高功率因数整流器。高功率因数整流器是一种通过对整流器本身进行改造，使其尽量不产生谐波，其电流和电压同相位的组合装置，这种整流器可以被称为单位功率因数变流器(UPFC)。该方法只能在设备设计过程中加以注意，从而得到实践中的谐波抑制效果。

二、增加整流变压器二次侧整流的相数

         对于带有整流元件的设备，尽量增加整流的相数或脉动数，可以较好地消除低次特征谐波，该措施可减少谐波源产生的谐波含量，一般在工程设计中予以考虑。增加整流的相数或脉动数，可有效地抑制低次谐波。然而这种方法虽然在理论上可以实现，但是在实际应用中的成本过高且，在技术上对消除谐波效果不佳，因此该方法多用于大容量的整流装置负载。

三、整流变压器采用Y/ 或 /Y接线

        该方法可抑制3的倍数次的高次谐波，以整流变压器采用 /Y接线形式为例说明其原理，当高次谐波电流从晶闸管反串到变压器副边绕组内时，其中3的倍数次高次谐波电流无路可通，所以自然就被抑制而不存在。这种抑制谐波的优点在于能够自然消除3的整数倍次的谐波，多用于大容量的整流装置负载，是抑制高次谐波的基本方法。

四、整流电路的多重化

        整流电路的多重化，意思是将多个方波叠加以消除次数较低的谐波，从而得到接近正弦波的阶梯波。重数越多，波形越接近正弦波，但其电路也越复杂，因此该方法一般只用于大容量场合。另外，该方法不仅可以减少交流输入电流的谐波，同时也可以减少直流输出电压中的谐波幅值，并提高纹波频率。如果把上述方法与PWM技术配合使用，则会产生很好的谐波抑制效果。该方法用于桥式整流电路中，以减少输入电流的谐波。

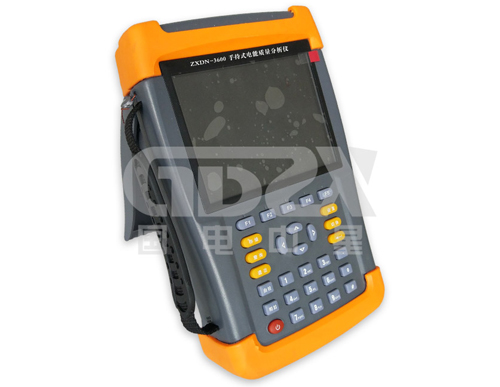

        电能质量问题在现代技术发展中已逐渐受到重视，新的电能质量测试仪器提高了电能质量的监测、治理与分析，还建立了可靠的电能质量监测网络。作为高压试验设备生产厂家的国电中星，拥有专业的技术团队和大规模生产力，关注行业相关资讯，了解及时新动态，与时俱进，开拓创新。
