如何连接串联谐振试验装置?

发布时间:2020-09-11 浏览数:111

在进行分析电缆耐压试验、发电机交流耐压试验、电力系统变压器耐压试验时,经常会遇到变频串联谐振试验检测装置以及如何通过接线问题。为避免我们用户在以后的使用中出现很多诸如此类的问题;下面武汉国电中星以ZXBXZ系列串联谐振试验装置为例,跟大家详细介绍一下变频串联谐振试验装置是如何接线,及变频串联谐振试验的注意事项。

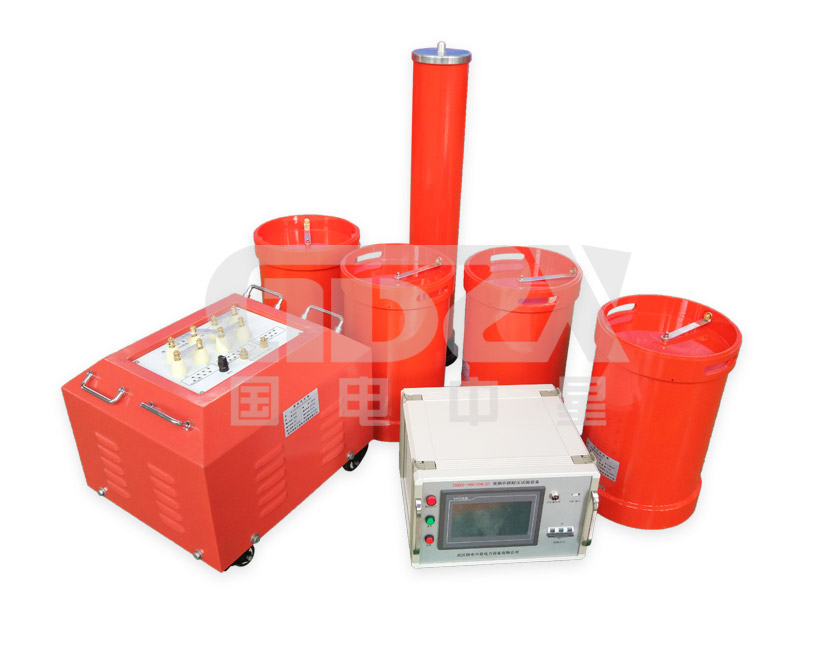

串联谐振装置

  串联谐振的测试设备的线路和注意事项:

  135kVA/108kV的满载接线;可以知道变频串联谐振试验检测装置的各个方面部件是如何进行连接的。

  如何连接谐振试验装置,重点介绍一下串联谐振试验装置接线盒注意以下几点:

  1、串联谐振试验装置中的变频电源:

  变频电源的输入一个部分也是企业整套系统设备进行输入,此处电源可选择两相220V或三相380V;区别管理则是两相220V只能让设备可以输出半载容量;三相380V则能让整套技术设备满载输出;

  2、关于串联谐振结构试验检测装置中励磁变压器 :

  接线方式有几种;不过不管用哪种连接方式;高压头都是右上角第一个接线柱,该接线柱通过高压软线接至串联电抗器第一节的电抗器底部“X”极。且连接的高压软线必须保证悬空,不可拖地使用;而高压尾永远都是左下角第一个接线柱;该接线柱因与励磁变压器的接地端短接接地;

  3、关于变频串联谐振结构试验检测装置中的电抗器、分压器、补偿电容器的注意安全事项

  变频串联谐振试验时,应将绝缘垫或支架敷设在电抗器准备放置的位置;电抗器、分压器、补偿电容器的各连接线均要拉直连接,不可有垂吊现象;以避免发生故障;

  4. 变频串联谐振试验的安全距离:

  在进行变频串联谐振试验前必须保证设备周围及以上的安全距离,避免设备损坏或人员伤亡,具体安全距离按每1k V电压1.3CM的距离考虑。

国电中星是串联谐振生产厂家,产品型号规格多,质量优良,售后有保障,欢迎来电4000-828-027咨询!
