数字双钳相位伏安表的妙用

数字双钳相位伏安表是一种具有多种电量测量功能的便携式仪表。该表最大特点是可以测量两路电压之间、两路电流之间及电压与电流之间的相位和工频频率。

一、主要技术指标

参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A

（g）外参比频率电磁场干扰：应避免

使用方法举例

本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外，还具有其他测量判断功能。

1.感性电路、容性电路的判定

将被测电路的电压从U1端输入、电流经卡钳(钳型电流互感器)从I2插孔输入，测量其相位。若测得相位小于90°，则电路为感性；若测得的相位大于270°，则电路为容性。

2.三相电压相序的测量

将UAB(或UAO)电压从U1端输入，UBC(或UBO)电压从U2端输入，测量其相位角Φ。若Φ=120°，则为正相序；若Φ=240°，则为负相序。

3.检查变压器的接线组别

我国电力变压器采用Y/YO-12，YO/Δ-11，Y/Δ-11三种接线组别。当采用Y/YO-12接法时，UAB与Uab同相，测量其相位角为0°或360°；当采用YO/Δ-11或Y/Δ-11接法时，Uab与UAB间相位角为30°，即Uab超前UAB相位30°(脚标A、B表示高压绕组端，a、b表示低压绕组端；O表示有中线联接)。

4.三相二元件有功电能表接线正确性判断

考虑到电流的进出和三相电压相序、七条入线有48种组合；这48种中只有两种是正确的，其余46种是错误的。使用本仪表能方便的读测相位关系，判断出两种正确的接线，即测取UAB与IA相位角等于Φ1，UCB与IC相位角等于Φ2，Φ1-Φ2=±300°。

5.估计判断电能表运行的快慢

在现场，根据公式：T=3600n/NP(秒)，计算理论时间，测定运行中的电能表是快还是慢。

式中P为测定时加于电能表的功率(kW)，P=UICOSΦ；

N为电能表的常数(转/kWh)：

n为计算理论时间所取的转数；

T为理论时间。

电能表快慢由T-t确定。t为电能表转n转时，实际所用的时间。

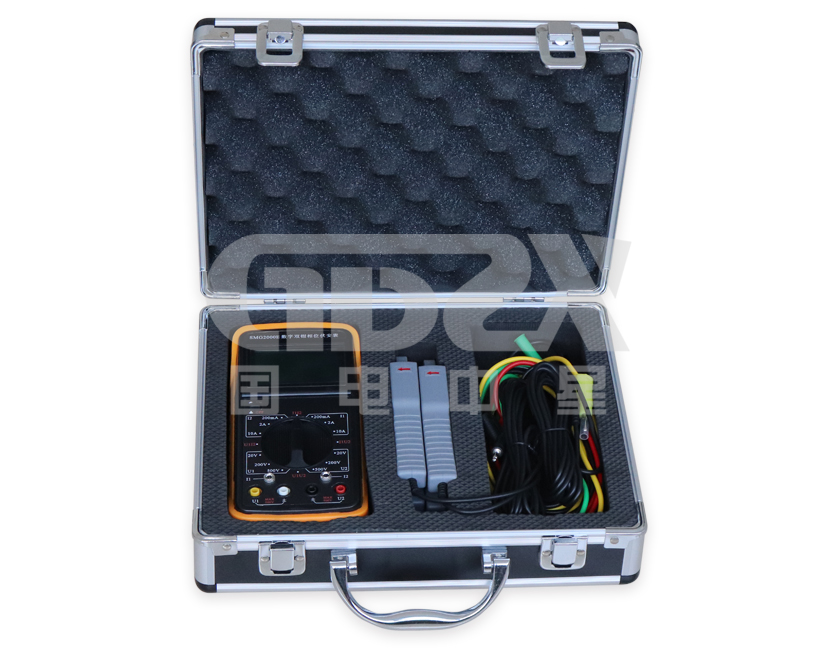

SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，屏幕角度可自由转换约70°，以获得不错的视觉效果。
