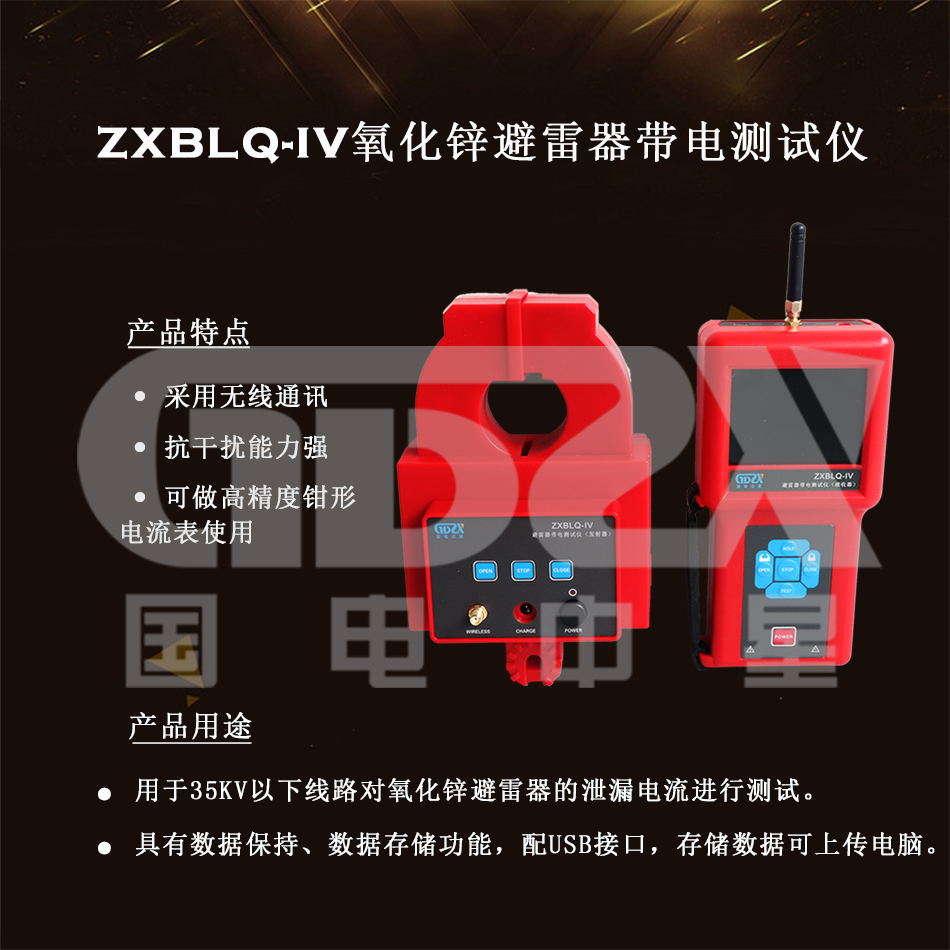

ZXBLQ-IV氧化锌避雷器带电测试仪

在线判断氧化锌避雷器的运行情况的专业仪器

参考标准:DL474.5-92

● 采用无线通讯技术。
● 具有强大的抗干扰能力。
● 可做高精度钳形电流表使用。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        ZXBLQ-IV氧化锌避雷器带电测试仪用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试,以判断避雷器的性能是否劣化,测试时无需停电无需拆卸避雷器,操作安全快速。依据电力行业标准《现场绝缘试验实施导则-避雷器试验DL474.5-92》中7.1条,根据测试避雷器的漏电情况来判断避雷器的运行情况,若实测避雷器泄漏电流过大,超过500uA,若排除系统电压过高的原因,则避雷器可能有表面污渍、或内部受潮、或老化,漏电流越大,污渍或受潮或老化就越严重,工作人员可以根据测试的漏电情况决定是否对避雷器进行维护处理,避免了盲目拆下检测。

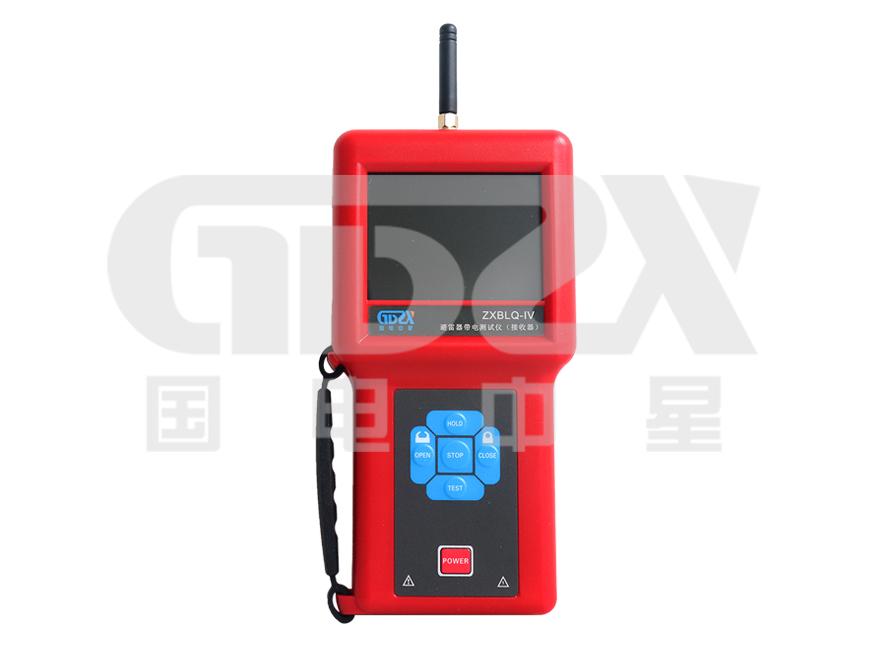

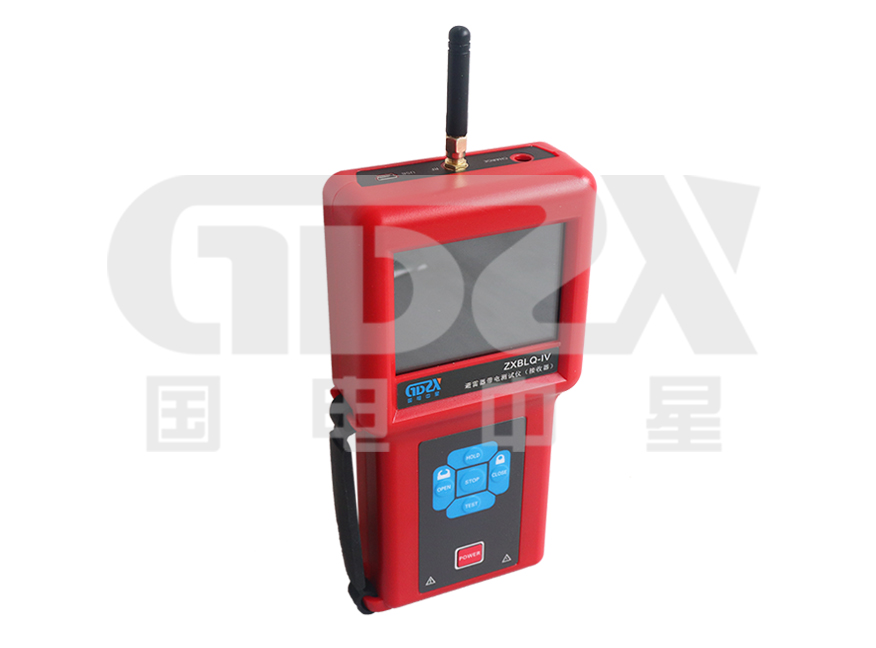

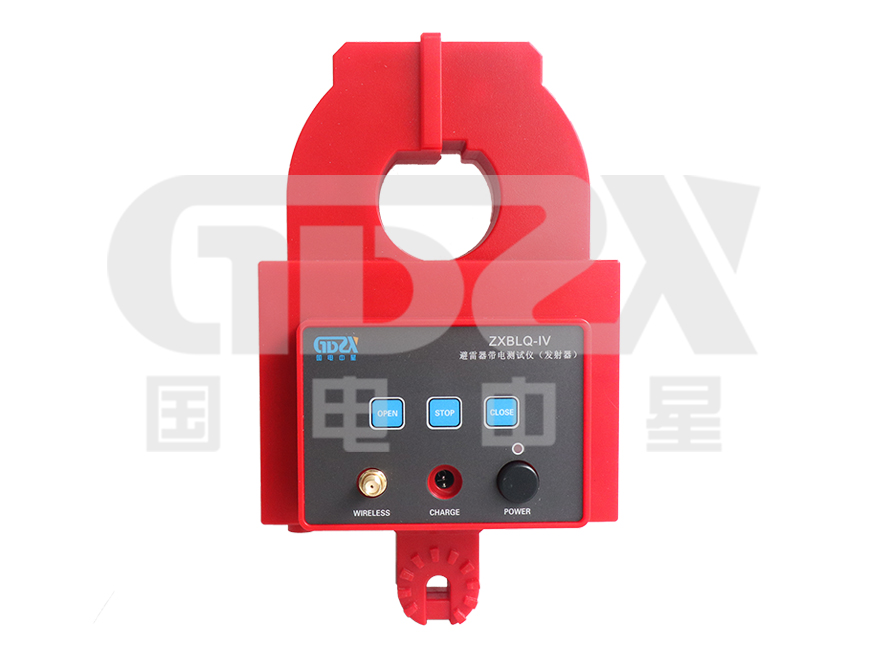

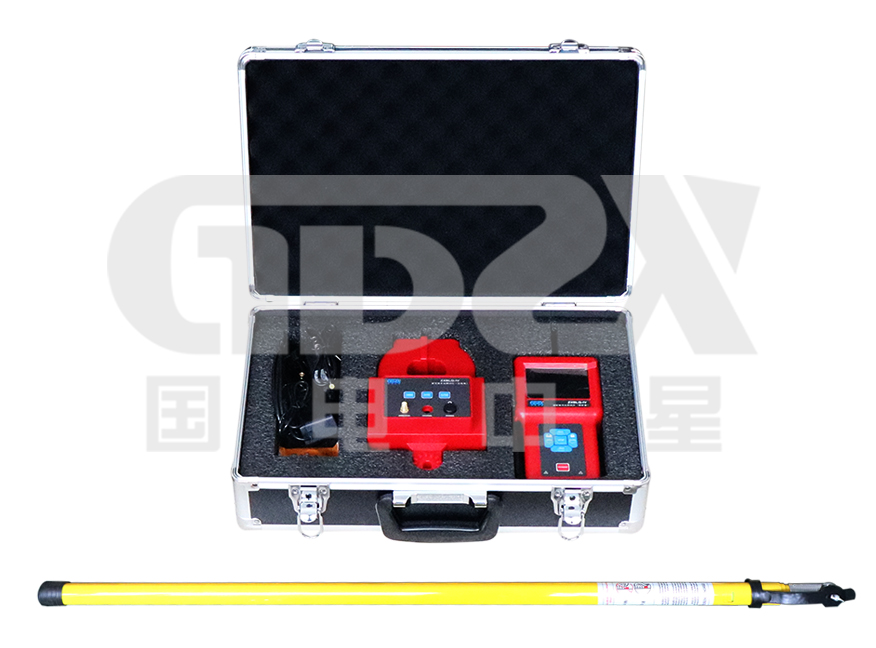

       仪器由主机、检测仪、绝缘杆组成。主机与检测仪采用无线通讯,通讯距离30米,主机可遥控检测仪钳头的张开或闭合完成测试过程,主机能实时显示电流测试值及钳头状况。检测仪采用微型马达驱动钳头的张开或闭合,钳头采用高性能坡莫合金制作,具有超强的抗干扰能力,分辨率高达1uA。检测仪可连接绝缘杆用于高压线路的绝缘子测试。仪表也可做高精度钳形电流表使用。

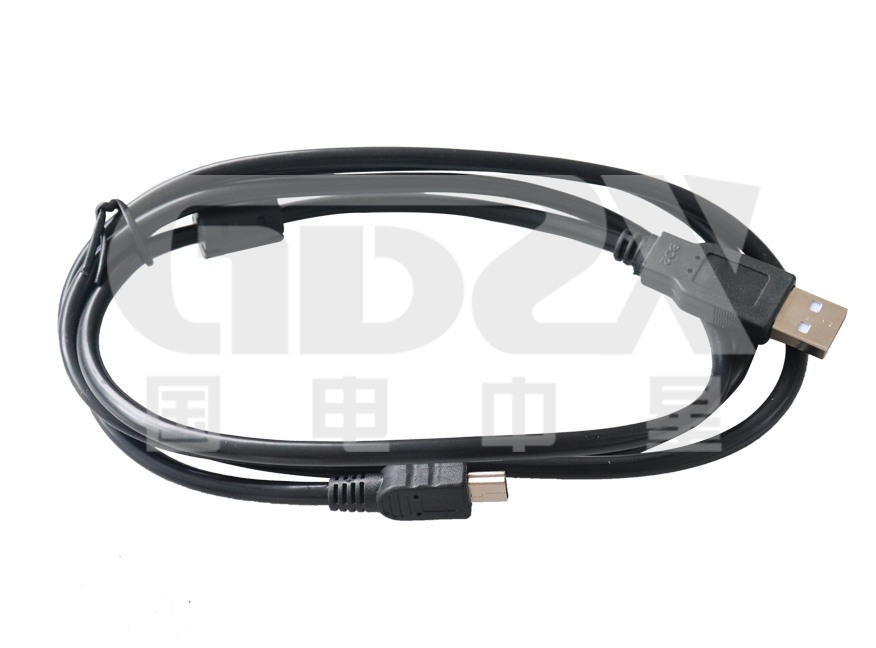

       仪器还具有数据保持、数据存储功能,配有USB接口,存储数据可上传电脑。


产品别称

氧化锌避雷器测试仪、智能型避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪

性能特点
技术指标
功    能通过高精度漏电流检测,在线判断氧化锌避雷器是否有可能污渍或内部受潮或老化
电    源主机:DC 7.4V 2000mAh 可充锂电池,电池充满约8.4V
 检测仪:DC 7.4V 2600mAh 可充锂电池,电池充满约8.4V
测试方式钳形CT

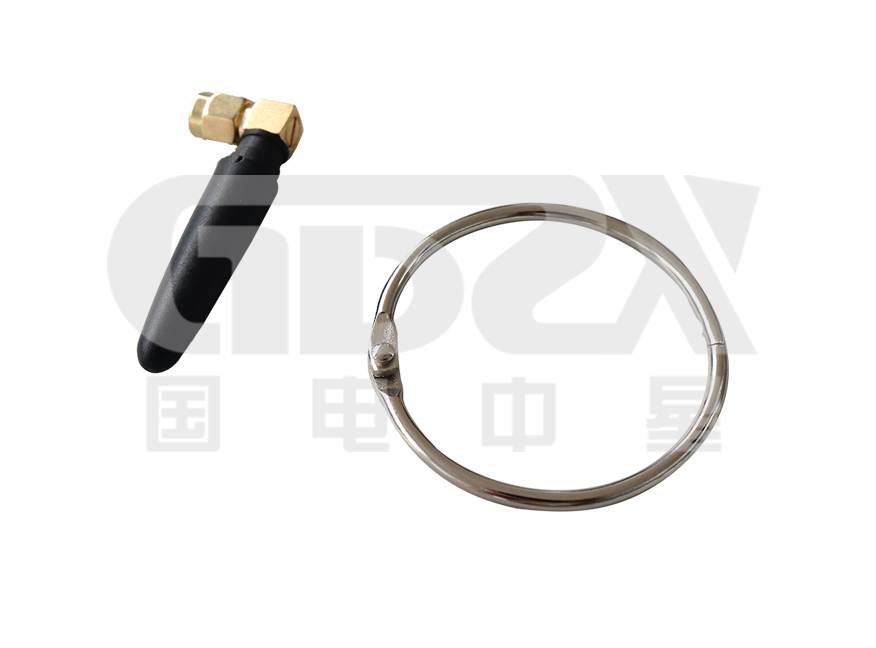

传输方式433MHz无线通讯
传输距离30m
显示模式3.5寸彩屏;显示域:71mm×53mm
仪表尺寸主机:195mm×100mm×45mm;
检测仪:208mm×131mm×90mm
仪表质量主机:约400g  检测仪:约1220g ,
仪表总质量:约7000g(含绝缘杆和附件)
钳口尺寸φ40mm
采样速率2次/秒
数据存储200组,存储过程中“HOLD”符号指示
数据保持测试模式下按HOLD键保持数据并存储数据,“HOLD”符号显示,再按HOLD键取消
数据查阅“READ”符号指示,能上下翻阅所存数据
溢出显示超量程溢出功能:“OL”符号显示
无信号指示主机接收器没有收到检测仪信号时,无法显示检测仪当前状态。
自动关机开机约10分钟后,仪表自动关机,以降低电池消耗
电池电压当电池电压低于7.8V时,电池电压低符号“    ”显示,提醒仪表需进行充电
线路电压35KV以下
工作温湿度-20℃~40℃; 80%Rh以下
存放温湿度-20℃~60℃; 70%Rh以下
干    扰无433MHz同频信号干扰

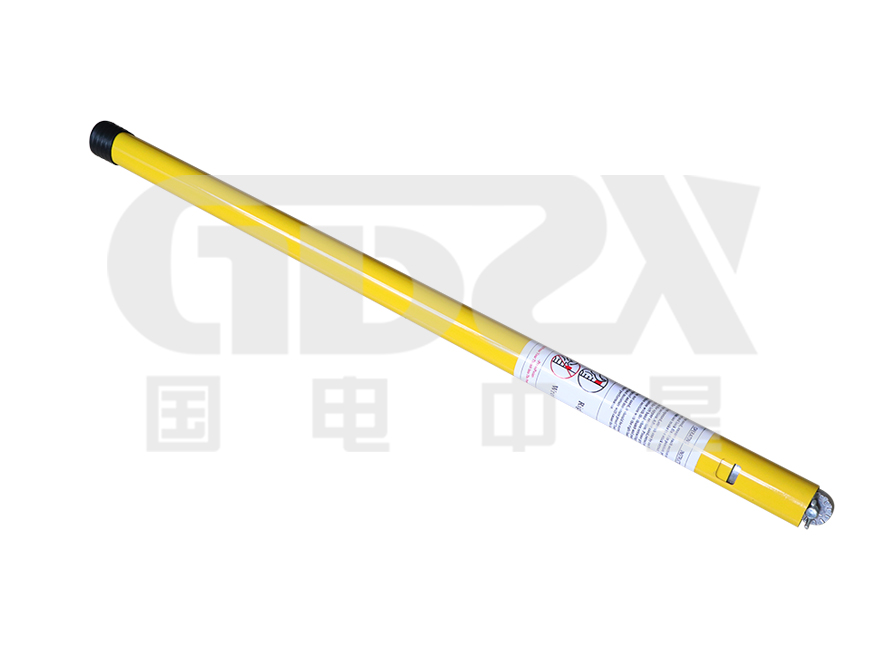

绝缘杆尺寸φ32mm,1m/节(3节)
绝缘强度单节绝缘杆AC110kV/rms,高压检测仪外壳与铁心间:AC1000V/rms

选型指南:

型号名称功能参数
ZXBLQ-I单相交流单相测试
5.7寸320×240液晶显示器,高速热敏打印机;
工作电源:AC220V/50Hz
 泄漏电流:0-10mA;
 电  压:30-100V。
 电压基准信号取样方式:20米(可扩展)

ZXBLQ-II

单相交直流单相测试
 5.7寸320×240液晶显示器,高速热敏打印机;
 工作电源:内置高能锂离子电池,内部电池供电
 泄漏电流:0-10mA
 电  压:30-100V
电压基准信号取样方式:20米(可扩展)

ZXBLQ-3A

三相带电测试/有线测试(无PT/无感应板)嵌入式人机界面,支持有电压方式取样PT二次电压基准信号;也支持无电压方式,通过软件计算找到电压基准。
 泄漏电流0-10mA(可扩展);
电压30-100V(可扩展);
电压基准信号取样方式:有线同步:20米(可扩展)
ZXBLQ-3B三相带电测试/有线无线测试/单片机/PT嵌入式人机界面,800×480彩色7寸液晶触摸屏,打印机,无线400米(可定制)。有线同步、无线同步、无电压、锂电池连续工作4小时、Widows操作系统, U盘导数据;可接鼠标、键盘、4GB的SD可存海量数据, 上位机软件。
泄漏电流:0-10mA(可扩展); 电压:30-100V(可扩展)。              泄漏电流全电流、阻性电流1、3、5、7、容性电流,电压,相角,功耗。带抗干扰功能,补偿算法。可用于750KV电压等级、可取三相电压基准或B相电压基准。
ZXBLQ-3C三相带电测试/有线无线测试/工控机/PT工控机ARM板,800×480彩色7寸液晶触摸屏,打印机,无线400米(可定制)。有线同步、无线同步、无电压、锂电池连续工作4小时、Widows操作系统, U盘导数据;可接鼠标、键盘、4GB的SD可存海量数据, 上位机软件。
泄漏电流:0-10mA(可扩展); 电压:30-100V(可扩展)。              泄漏电流全电流、阻性电流1、3、5、7、容性电流,电压,相角,功耗。带抗干扰功能,补偿算法。可用于750KV电压等级、可取三相电压基准或B相电压基准。
ZXBLQ-3D三相带电测试/有线无线测试/工控机/PT/带感应板
ZXBLQ-3S三相带电测试/有线无线测试//带采集器/手持式提供有线、无线测试方式,无线测试方式
 可同时测量三相氧化锌避雷器的电气参数,并可自动补偿相间干扰;也可单相测量,支持B相接地的PT二次电压作为参考电压;当被测相与参考电压相别不同时,可自动计算补偿角度。
  可显示三相全电压、电压基波、3次、5次、7次谐波有效值、系统频率值及三相电压相位差
  电压输入范围:25V~250V有效值,50Hz/60Hz
  全电流测量范围:0~20mA有效值,50Hz/60Hz
   工作电源:内置锂电池
ZXBLQ-IV支持10-35KV以下测试,测漏电流
