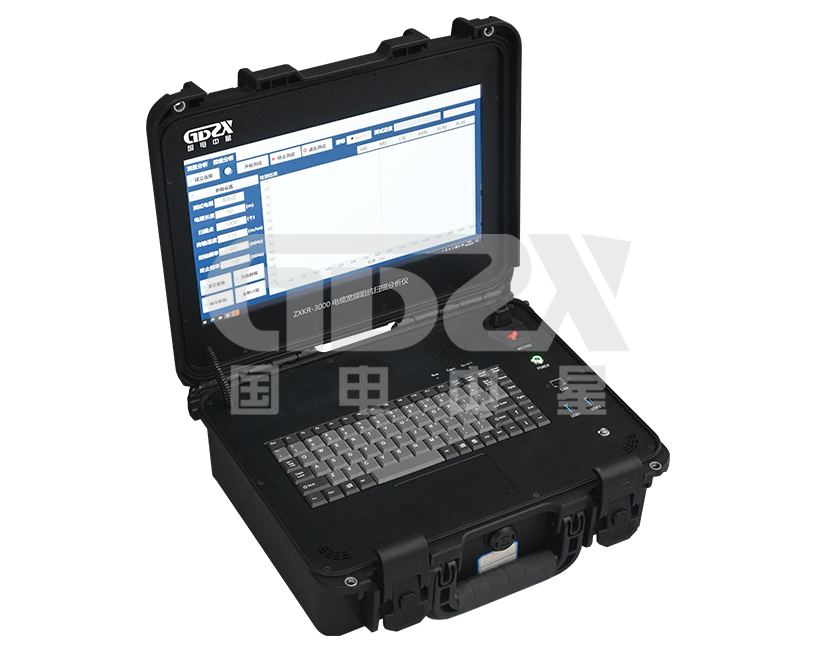

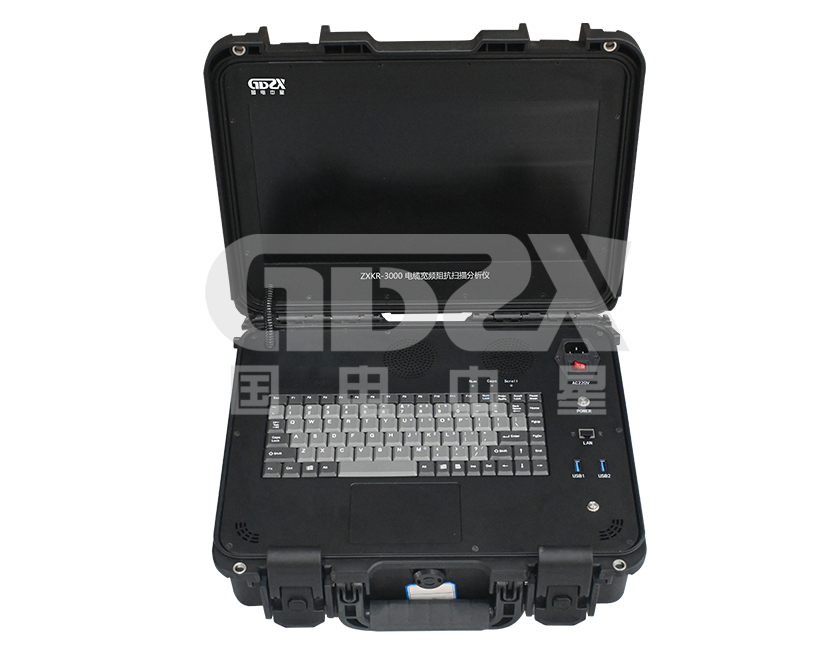

ZXKR-3000电缆宽频阻抗扫描分析仪

基于传输线理论，利用电缆的阻抗特性，测量电缆在不同频率下的阻抗变化，通过数字信号处理，进而对电缆结构或缺陷进行精准测量和定位。

参考标准：

●便携，装置体积小且重量轻(7kg以内) ，适合户外工作

●自带可充电电池，可以连续工作3小时以上

●支持测量数据的导入和导出，以及数据的定位处理分析

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZXKR-3000电缆宽频阻抗扫描分析仪是基于传输线理论，利用电缆的阻抗特性，测量电缆在不同频率下的阻抗变化，通过数字信号处理，进而对电缆结构或缺陷进行精准测量和定位。

在电缆首端注入扫频信号和加窗傅立叶变换，实现对电缆结构、阻抗等参数的精准测量以及微弱缺陷的精准定位。

性能特点

1. 电缆测距和中间接头定位诊断

2. 定位精度高、灵敏度高（高频成分丰富）

3. 微弱缺陷定位和类型识别

4. 无损测试（高频信号，AC 10V以内）

5. 受现场电磁环境影响小（窄带滤波）

6. 分析不同微元参数变化对单端阻抗响应及定位图谱的作用机理, 包括:分布电阻、分布电导、分布电容、分布电感

7. 测量/计算不同绝缘缺陷下的微元参数，包括:电树、水树、热老化、挤压、磨损

8. 便携，装置体积小且重量轻(7kg 以内) ，适合户外工作

9. 自带可充电电池，可以连续工作3 小时以上

10. 支持外接键盘和鼠标操作

11. 支持测量数据的导入和导出，以及数据的定位处理分析

技术指标

扫频范围	100kHz-400MHz
输出功率	5W
放大倍率	100dB
测试长度	>100km
定位精度	0.3%
待机时长	>10h
测量时长	>4h
单次测量时长	<1.5min
设备端口	测试口、充电口、USB、LAN、WIFI
控制方式	支持嵌入式电脑控制和外部电脑远程操控两种方式
测试速度	高精度模式：不超过 120s/次；快速模式：不超过 10s/次；
显示屏	15.6 英寸屏幕
分辨率	1920*1080
结果显示方式	幅值响应（距离-反射幅值曲线）脉冲响应（TDR 曲线）阶跃响应（距离-波阻抗曲线）缺陷位置及严重程度柱状图
电缆电磁干扰测量探头类型	霍尔探头
探头磁场量程与精度	0-2500mT
磁场测量精度	±1%
智能分析	反射峰衰减分析功能、基准曲线对比分析功能、频带调节仿真功能。
感应电压	感应电压不超过 40V 时，仪器可正常工作（被测缆芯接地）
