操作视频ZX-A带电电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳、听诊器等组成，带电电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。
产品别称
带电电缆识别仪、带电电缆识别仪测试仪、电缆识别仪
1. 内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。
2. 带电识别时：采用卡钳耦合输出脉宽频率信号，发射四种频率：625Hz、1562Hz、2500Hz、10000Hz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉宽频率信号信号，该脉宽频率信号在目标电缆周围产生电磁场，供接收机、柔性电流钳和听诊器检测和识别；因脉宽频率信号有方向性，所以检测也具有方向性。
3. 停电识别时：采用直连输出脉宽频率信号，发射两种频率：1562Hz、2500Hz，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机、柔性电流钳和听诊器检测、解码、识别；因电流有方向性，所以检测也具有方向性。
4. 接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，带电识别时具有发射信号标定功能，同时可以标定10条电缆，显示信号强度和检测结果，关机自动保存标定数据；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。
5. 柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。
6. 听诊器：与鼠标形状相似，可快速感应识别发射机或线缆中的电流信号，弧形传感器设计，全面贴合电缆表面。无线电磁波感应测试技术，屏蔽干扰信号，配合本产品发射机、接收机，能实现柔性电流钳的大部分功能，可在大部分场合替代柔性电流钳进行电缆识别。使用时将听诊器紧贴被测电缆线即可，极其适合于一些不易于使用电流钳圈起线缆测试的场合。
1.基准条件和工作条件
影响量 | 影响量 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | / |
环境湿渡 | 40%～60% | ＜80% | / |
被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
接收机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
外电场、磁场 | 应避免 | ||
被测电缆位置 | 被测电缆处于柔性电流钳的近似几何中心位置 | ||
2.发射机规格

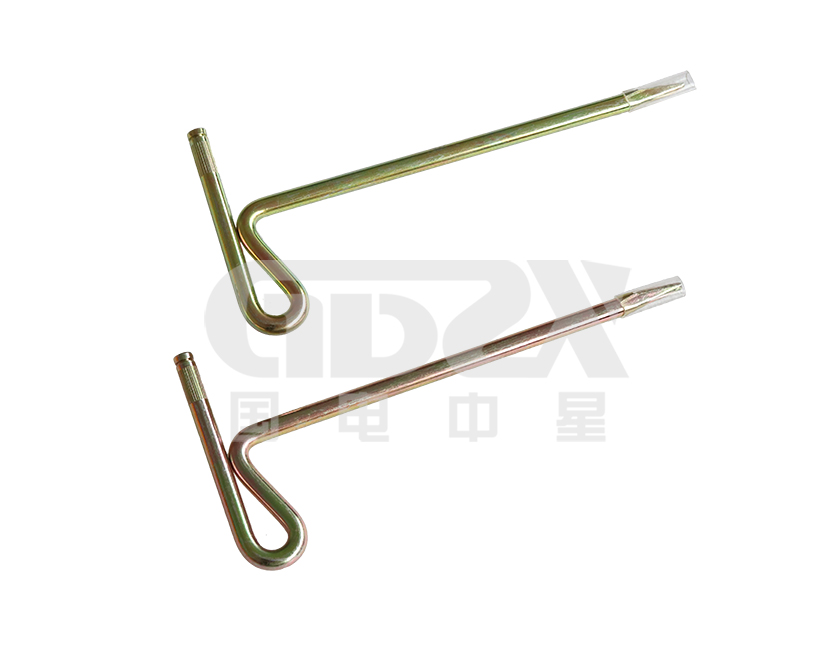

功 能 | 发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 |
电 源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 |
输出方式 | 带电识别时卡钳耦合；停电识别时直连输出 |
发射频率 | 带电识别时：625Hz、1562Hz、2500Hz、10000Hz， 停电识别时：1562Hz、2500Hz， 按上下箭头键调节发射频率 |
测试线长 | 3米，带鳄鱼夹，红黑各1条 |
发射钳尺寸 | 长宽厚250mm×140mm×35mm |
发射钳内径 | φ105mm |
发射钳线长 | 3m |
接地针尺寸 | 长宽厚225mm×100mm×10mm |
发射机尺寸 | 320mm×275mm×145mm |
显示模式 | 超大LCD实时显示剩余电池电压，具有背光灯 |
LCD尺寸 | 长宽128mm×75mm；显示域124mm×67mm |
外包装尺寸 | 长宽高400mm×245mm×335mm |
工作温度 | -10℃～40℃ |
存储条件 | -20℃~50℃，≤95％RH, 无结露 |
背光控制 | 有，白色背光灯 |
工作温度 | -10℃～40℃ |
存储条件 | -20℃~50℃，≤95％RH, 无结露 |
仪表质量 | 发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机） |
电池电量 | 当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电； 低于9.5V时，设备自动关机 |
充 电 器 | 12.6V DC充电器 |
充电接口 | 圆形充电接口，DC标识 |
抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
电磁特性 | IEC61326(EMC) |
参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
3.接收机规格
功 能 | 带电电缆识别、停电电缆识别；交流电压、电流、频率测量 |
电 源 | 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时 |
接收频率 | 625Hz、1562Hz、2500Hz、10000Hz（识别时，按左右箭头键调节接收频率大小） |
增益强度 | 1dB、10dB、20dB按左右箭头键调节增益强度 |
额定电流 | 约300mA max |
显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 |
信号标定 | 可标定电缆数量：1～10条 |
有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一 | |
具有一次标定多条电缆的功能，每条电缆标定好后不能改变测试频率和放大倍数，否则要重新标定 | |
方向识别 | 有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 |
识别成功 | 电缆识别成功绿色打钩图标指示（√） |
非目标电缆 | 非目标电缆红橙色打叉图标指示（×） |
接收机尺寸 | 长宽厚207mm×101mm×45mm |
柔性电流钳 | 长约620mm，线径约8mm |
线圈内径 | φ200mm（可以根据需要定制更大口径） |
引线长度 | 柔性电流钳引线长度：约3m |
听诊器尺寸 | 长宽厚约111mm×60mm×27mm（听诊器选配） |
引线长度 | 听诊器引线长度：约3m |
检测范围 | 停电识别：线圈可检测回路电阻为0Ω～8kΩ的脉冲信号；检测回路电阻为8kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定) |
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-6公里，主要由接地电阻与线缆电阻决定) | |
量程 | 交流电压：0.00V～600V(50Hz/60Hz) |
交流电流：0.00A～5000A(50Hz/60Hz) | |
电流频率：45Hz~70Hz | |
精度 | 交流电压：±2%±3dgt |
交流电流：±2%±3dgt | |
电流频率：±2Hz | |
识别信号 | 数字显示 |
检测速率 | 约1次/秒 |
增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，使接收信号有效并稳定显示 |
背光控制 | 开机功能选择界面下，按上下箭头键可以调节LCD背光亮度 |
自动关机 | 开机约1小时后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电 |
充 电 器 | 8.4V 1A充电器 |
充电接口 | USB充电接口 |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃~50℃，≤95％RH, 无结露 |
接收机质量 | 电流钳172g；接收机370g(带电池) |
耐 压 | AC2000V/rms(外壳前后两端之前) |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
