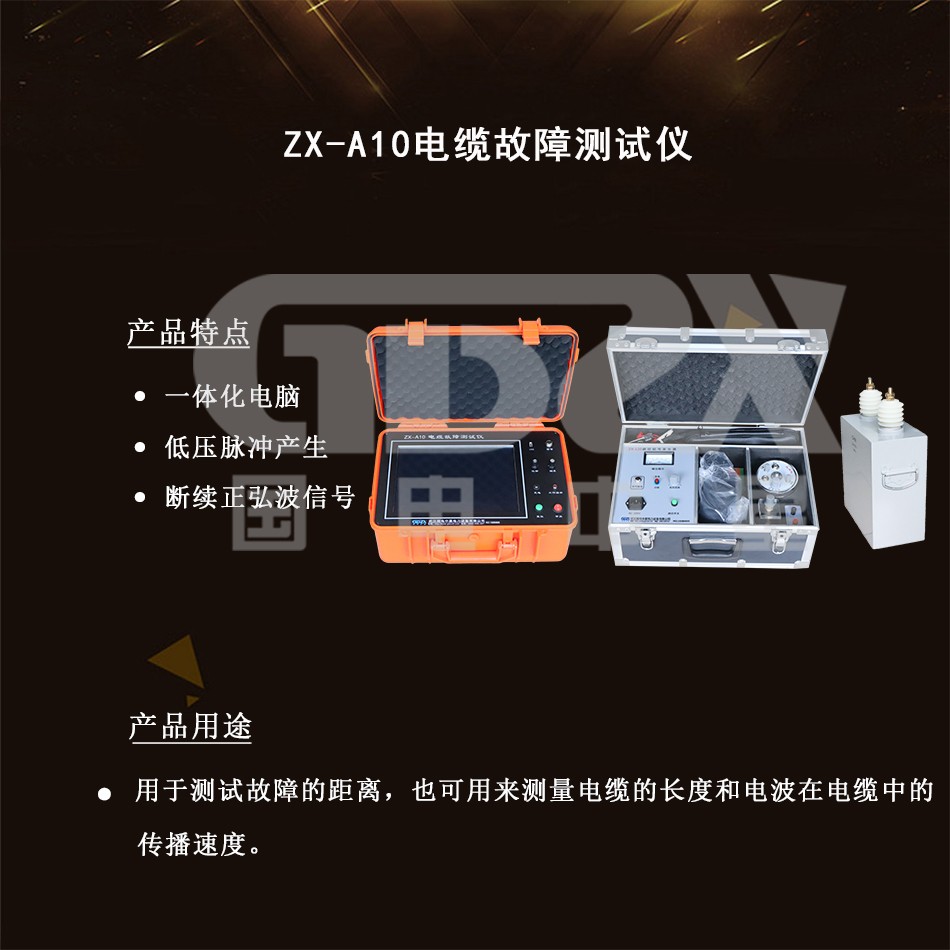

ZX-A10电缆故障测试仪

参考标准:DL/T849.1-2004;DL/T849.2-2004;DL/T849.3-2004

● 在低压脉冲状态下,可自动完成故障距离的计算。

● 可测35kV以下等级所有电缆的高、低阻故障,适应面广。

● 具有冲击高压闪络法和低压脉冲法。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        ZX-A10电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。

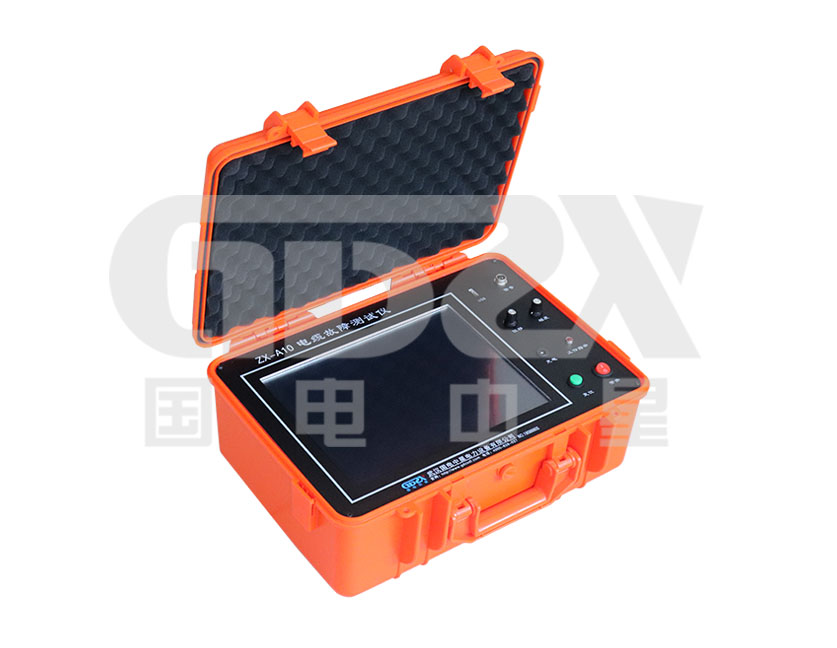

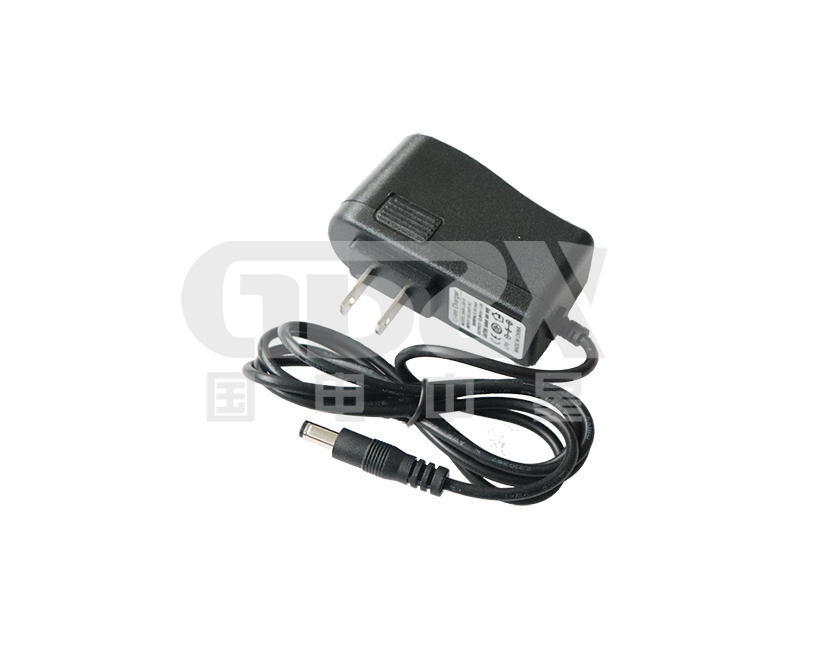

        该型号电缆故障测试仪是我公司精心设计和制造的全新一代便携式智能电缆故障检测仪器,本仪器由高智能工业触摸屏一体化电脑、USB接口的数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。

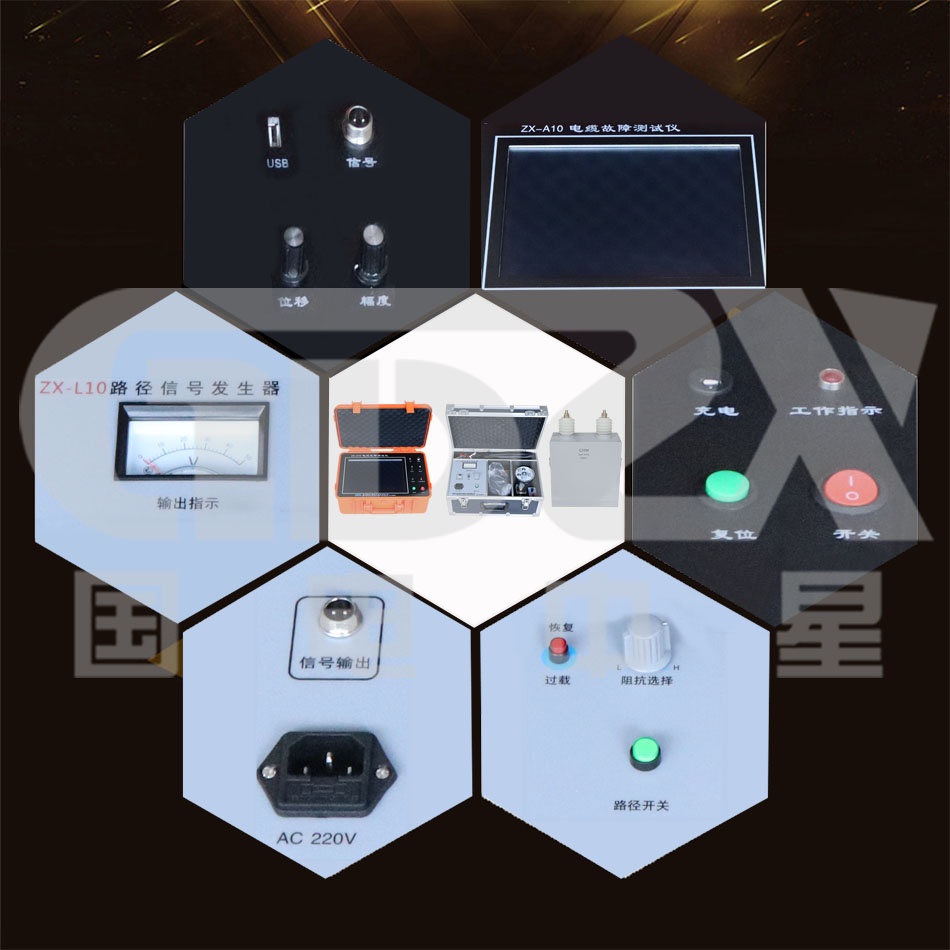

        该型号电缆故障测试仪人机界面友好、菜单设计新颖直观、参数处理恰到好处,独特的黑色背景,使仪器可工作于较强的光照环境。给使用本仪器的用户带来清澈明晰感觉。各种参数的设置、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过触摸操作完成。采集数据可信度高,波形显示清晰易辩,回波拐点明显,特别容易判读故障距离。特别要提到的是,本仪器抗电磁干扰的能力特强。特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则,将电缆故障测试水平提高到了一个全新境界。本仪器具有测试准确、智能化程度高、适应面广、性能稳定等显著特点。


产品别称
电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪

性能特点
技术指标

1. 测距范围:4m~40Km

2. 测距精度:测量范围小于1Km时测量误差不大于1m

             测量范围大于1Km时测量相对误差不大于0.5%

3. 脉冲幅度:在50Ω时不小于250V。

4. 脉冲宽度:0.2μs、2μs、4μs三种。

5. 采样频率:48MHz、。

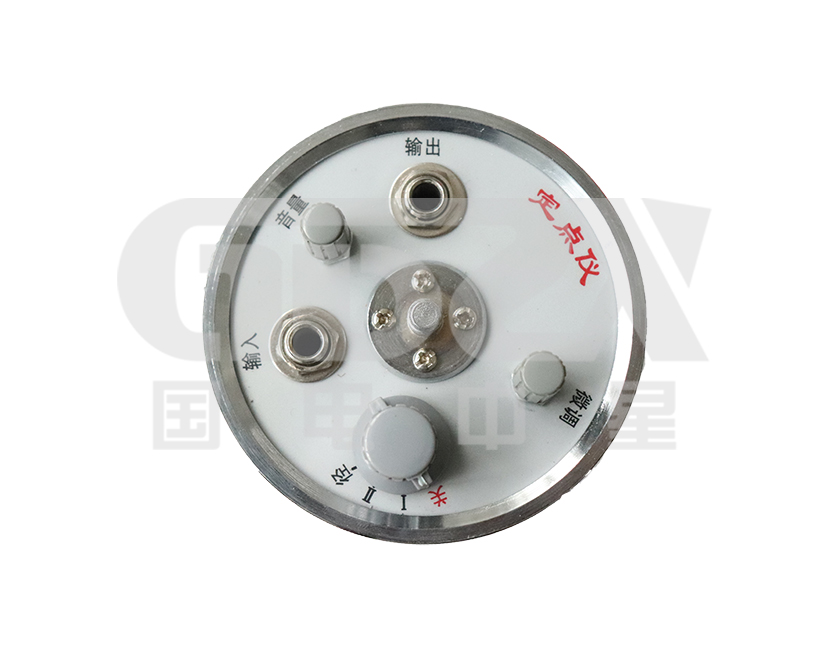

6. 系统测量误差:主机测量结果再配合数显同步定点仪测量,系统误差为10cm。

7. 读数分辨率: V/2f V 电波在电缆中的传播速度(m/μs)f 采样频率(MHz)。比如油浸纸电缆的传播速度为V=160m/μs,用f=40MHz采样, 则读数分辨率为

160/(2×40)=2m

8. 预置了5种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;矿用橡套电缆:100m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。

9. 对于其它非动力电缆,可以在输入该电缆的已知全长后测出电波在该电缆中的传播速度。

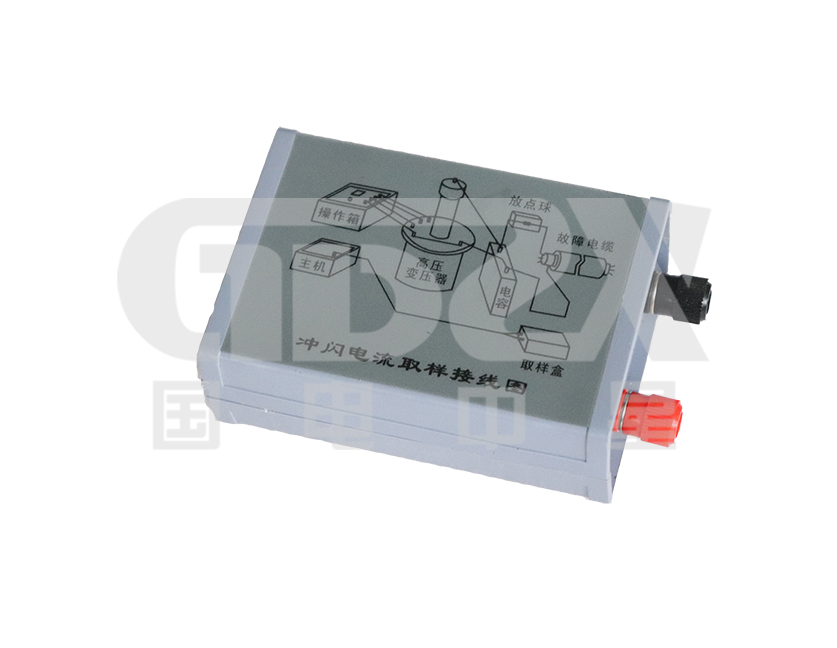

10. 采样方式:电流取样法。

11. 供电电源:工频或机内聚合物可充电电池。

12. 工频:交流电220V±10%、频率50Hz±5%,仪器可正常工作24小时以上。

13. 机内电池:电池充满电后,仪器可连续工作5小时左右。

14. 工作温度:-10ºC~50ºC

15. 重量与体积:390×310×180mm,3Kg
