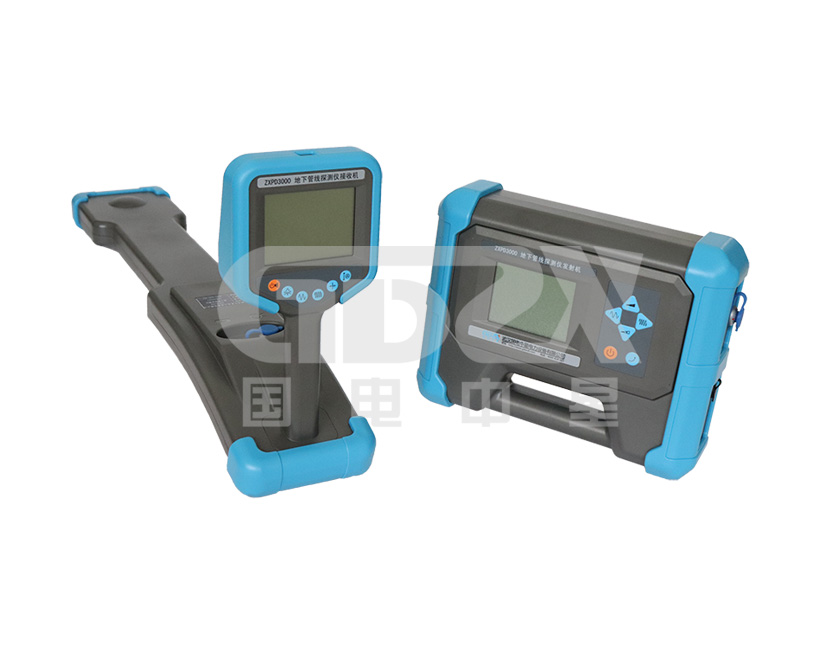

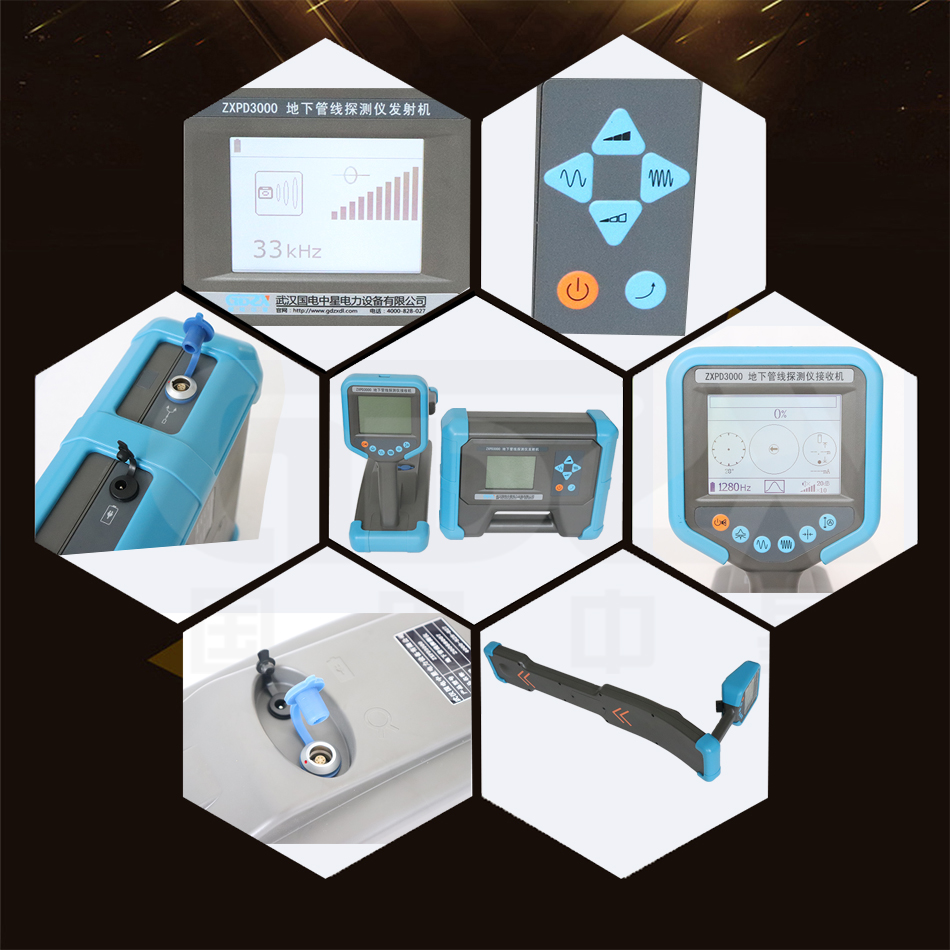

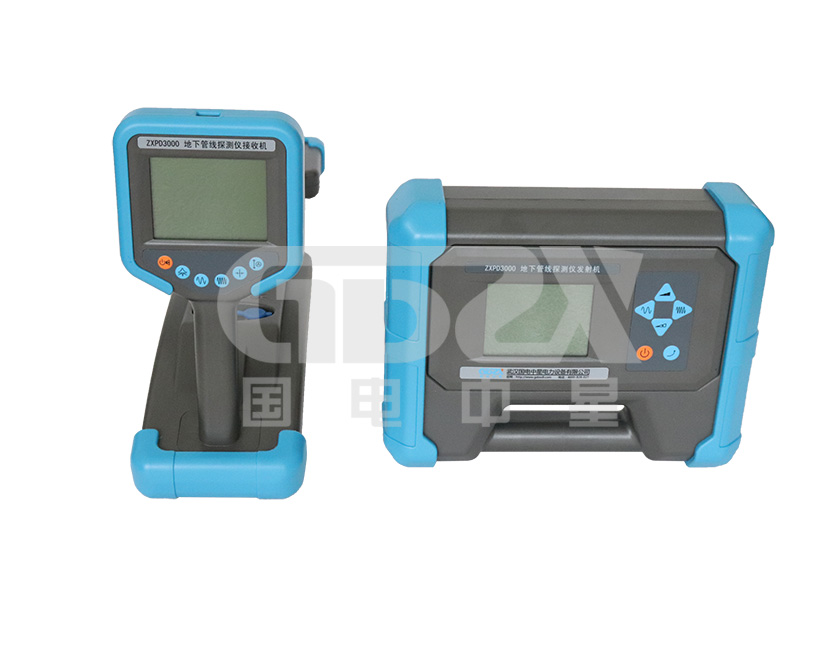

ZXPD3000系列地下管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

产品别称
智能管线探测仪、管线探测仪、地下管线检测仪、电缆路径探测仪、电缆路径仪

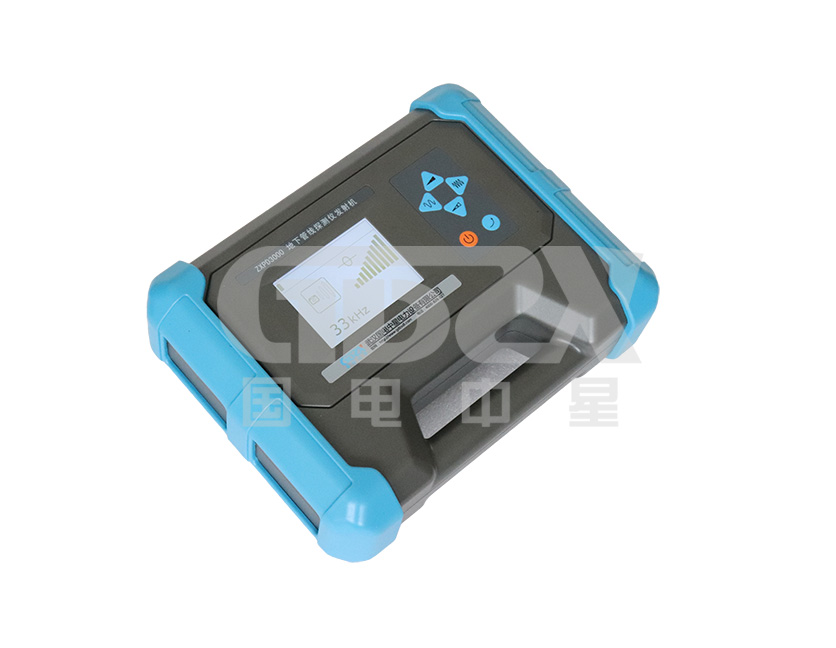

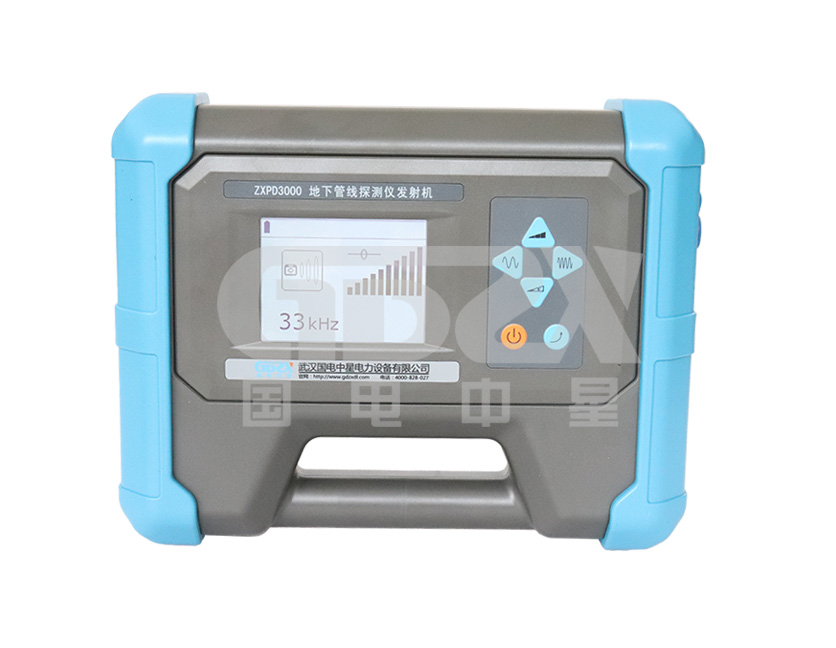

1. 发射机

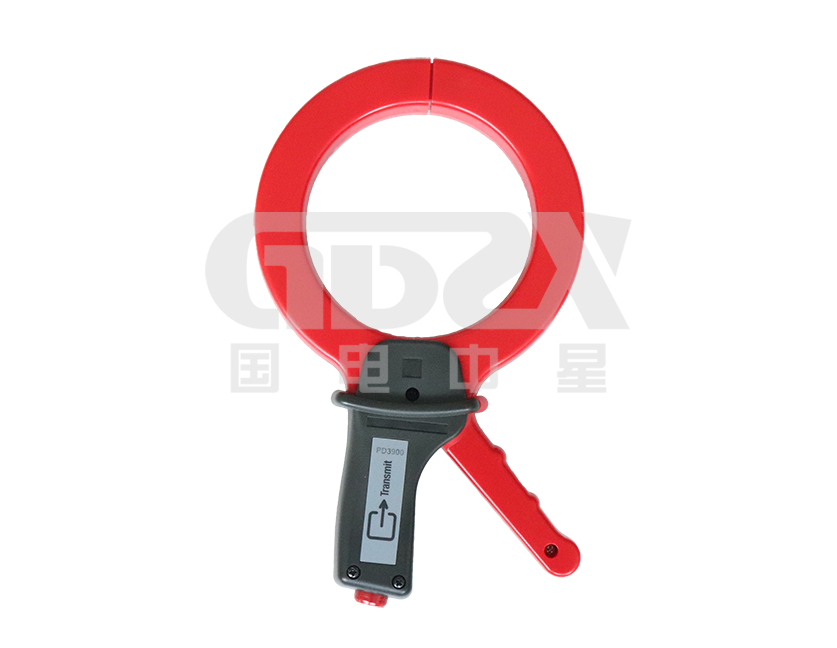

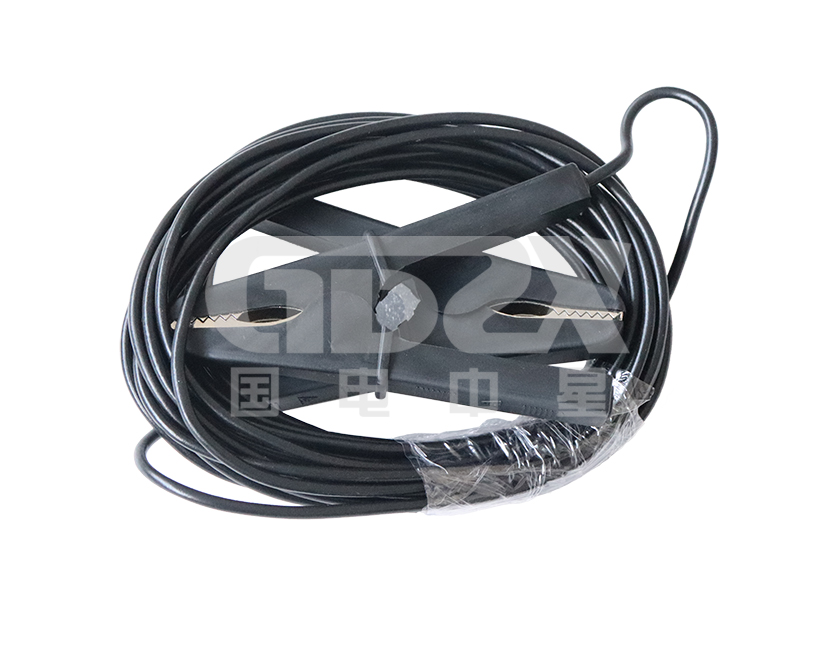

1) 输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）。

2) 输出频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

3) 输出功率：10W，10档可调，全自动实时阻抗匹配。

4) 直连输出电压：150Vpp。

5) 过载和短路保护。

6) 人机界面：320×240点阵液晶显示器。

7) 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

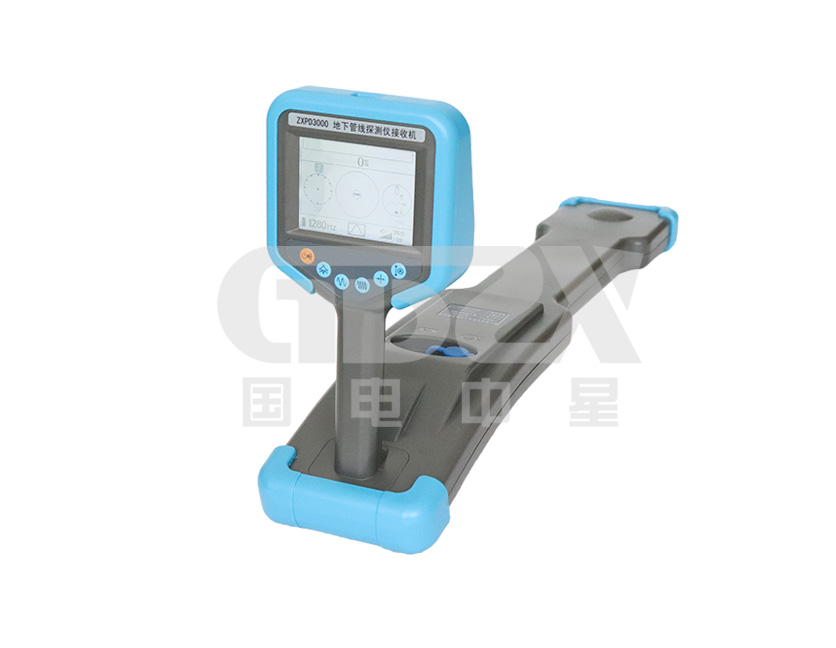

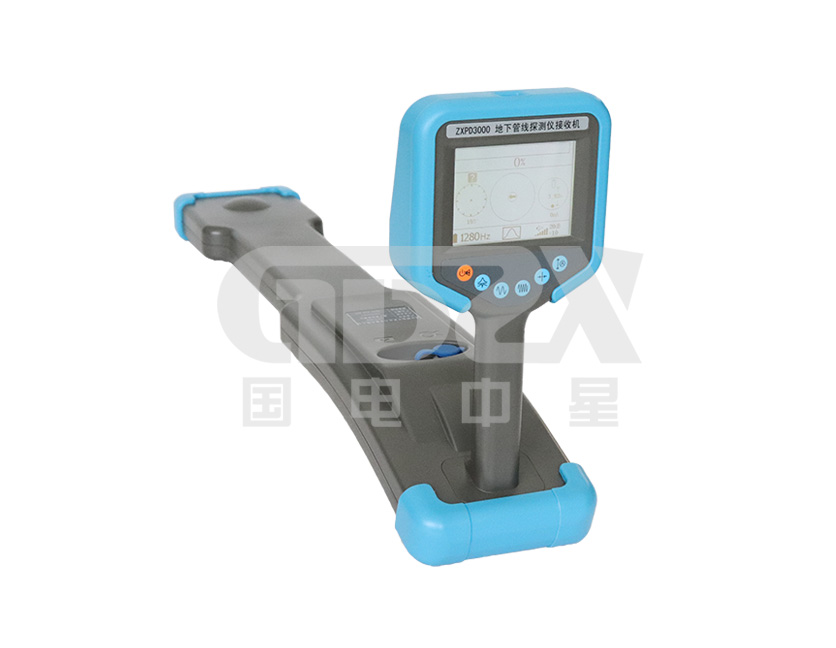

2. 接收机

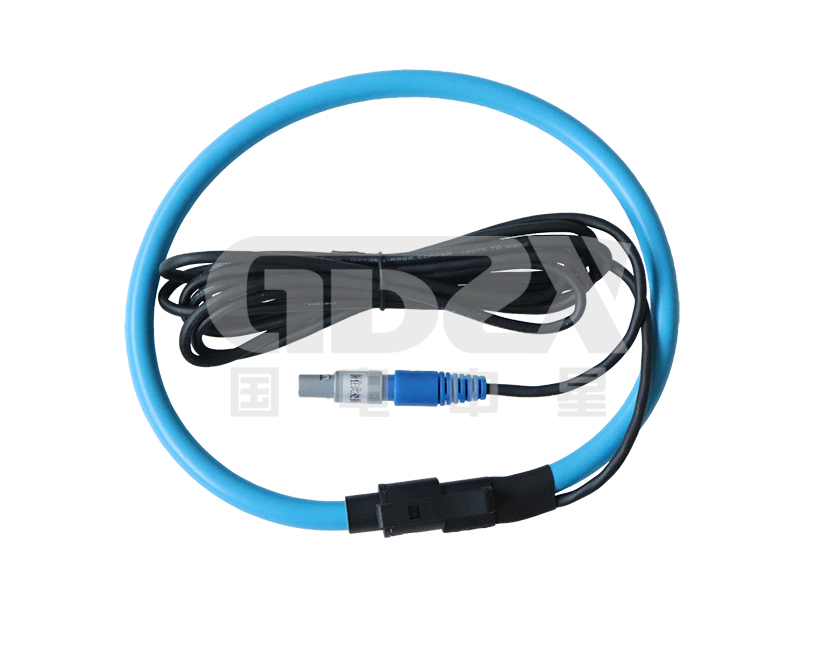

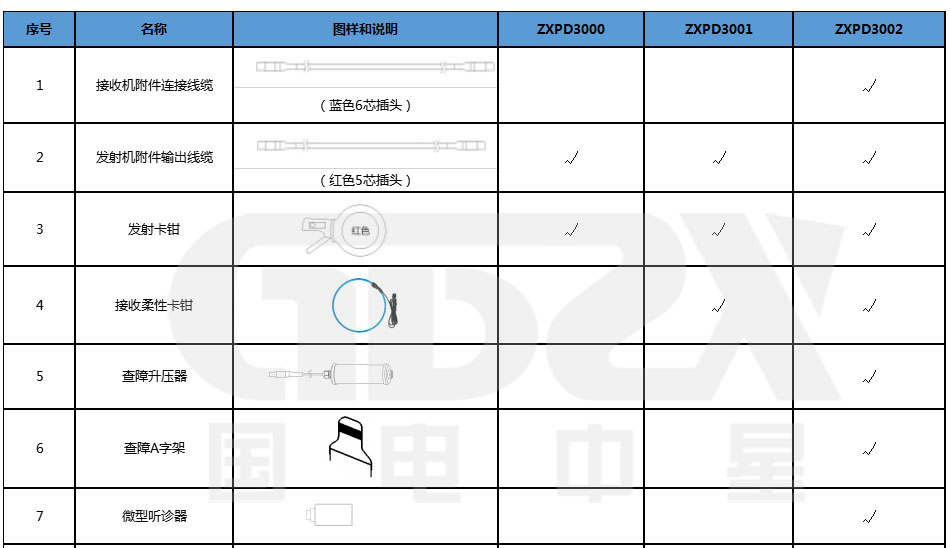

1) 输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。

2) 接收频率：

①　主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

②　工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。

③　射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz。

3) 管线探测模式：宽峰法、窄峰法、音谷法。

4) 电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。

5) 人机界面：320×240点阵液晶显示器。

6) 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。

3. 其他

1) 体积：发射机280×220×90mm，接收机680×120×277mm。

2) 质量：发射机2.3kg，接收机2.0kg。

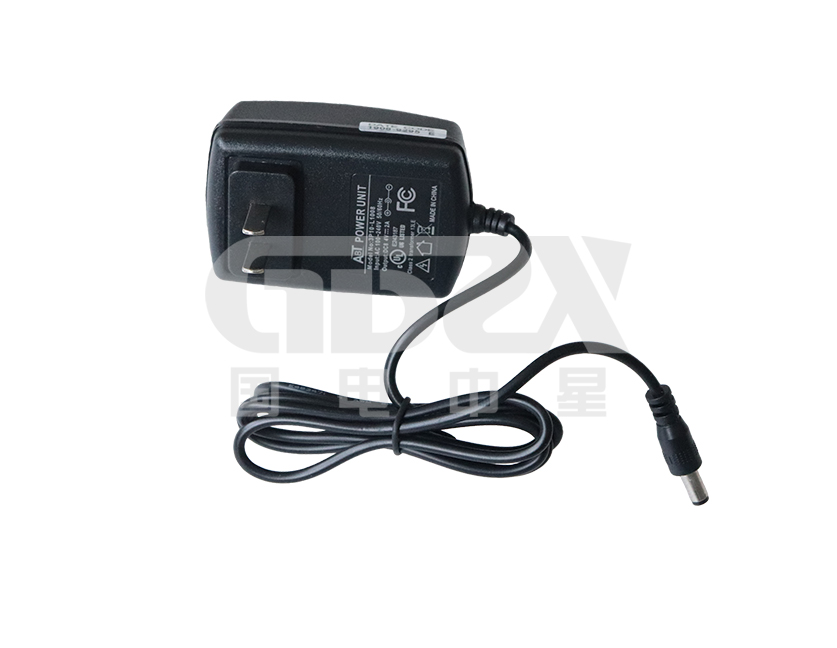

3) 充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。

4) 使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
